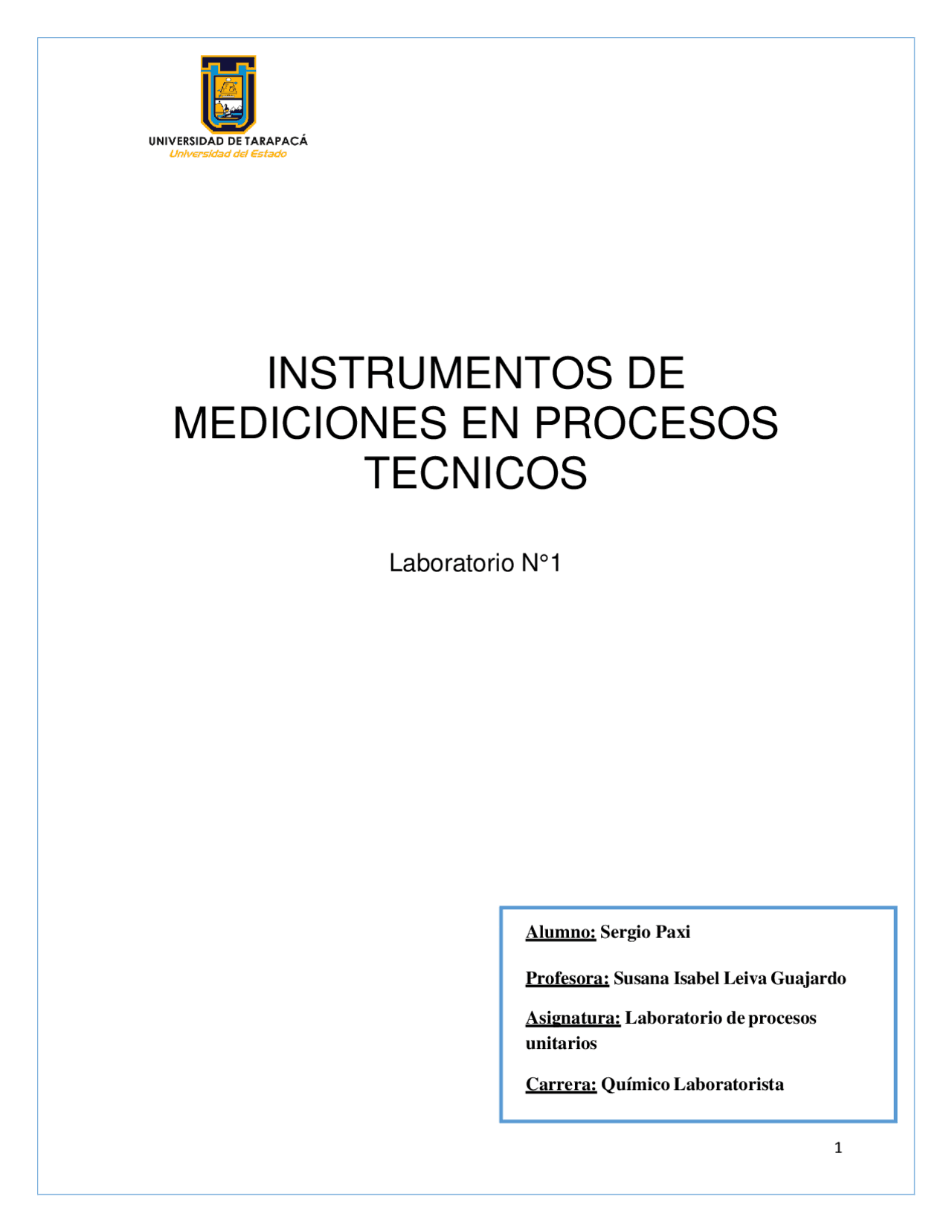

INSTRUMENTOS DE
MEDICIONES EN PROCESOS
TECNICOS
Laboratorio N°
Alumno: Sergio Paxi
Profesora: Susana Isabel Leiva Guajardo
Asignatura: Laboratorio de procesos
unitarios
Carrera: Químico Laboratorista
Introducción
En física, química e ingeniería un instrumento de medición es un aparato que se usa para
comparar magnitudes físicas mediante un proceso de medición. Los instrumentos de medición en general son
el medio por el que se hace esta conversión, una de las características mas importantes de un instrumento de
medición es la sensibilidad y precisión que tenga cada uno, además de tener un leve marguen de error, las
magnitudes físicas son determinadas experimentalmente por medidas o combinación de medidas. Estas
medidas obtenidas por algún equipo de medición generan una incertidumbre debido a muchos factores. Debido
a esta inseguridad es que se desarrolla la Teoría de Error en cual existe dos tipos de medidas; valor real e
experimental.
Objetivos
I) Visualizar en forma práctica la correcta utilización y principios de funcionamiento de diversos
instrumentos que son utilizados en Procesos Técnicos Industriales.
II) Ejecución de mediciones en equipos disponibles.
Densímetro: Instrumento graduado para medir la densidad de un líquido, que está basado en el principio de
Arquímedes.
✓ 0,8 a 0,9 rango de gravedad específico
✓ Para líquidos más ligero que el agua
✓ Uso para pruebas pequeñas cantidades
✓ Tolerancia de +/- 2
Calculo de densidad aceite de motor.
Densidad del instrumental:0,77 g/ml
Densidad teorica del fabricante: 0,87 g/ml
Marguen de error:
Marguen de error : +/- 0,1 g/ml
Medicion de densidad de sustancia extraña.
Densidad medidos del instrumto: 1,01 g/ml a 21°C
Posiblemente sea agua por la densidad de 1 g/ml
Condiciones del laboratorio
Las condiciones ambientales del laboratorio de operaciones unitarias son:
Temperatura: 21 °C
Presion:1020 mbar
% de humedad : 64%
Termocuplas tipo T : Tiene características muy similares a las de los modelos R y S. Son más estables, sin
embargo, debido a su sensibilidad reducida, por lo general se utilizan sólo para medir temperaturas por encima
de 300 °C, hasta 1800 °C.
✓ Escala de 870°C – 1700 °C
✓ Línea de error +/-5%
Termómetros digitales : Termómetro EBRO de precisión con protección IP 67. Ideal para usar como
termómetro patrón
✓ Escala de - 100°C – 500 °C
✓ Línea de error +/-0,05 °C
Pirómetro : El pirómetro mide la temperatura superficial de forma no destructiva y por infrarrojo.
✓ Rápida secuencia de medición
✓ Unidades: °C o °F
✓ Grado de emisividad fijo
✓ Relación distancia/punto de medición de 8 : 1
Caudalímetro : Medidor de flujo o flujómetro es un instrumento de medición para la medición de caudal o gasto
volumétrico de un fluido o para la medición del gasto másico
✓ Rango de 20-400 L/min
Presión
Barómetro: Un barómetro es un instrumento utilizado en meteorología que sirve para medir la presión
atmosférica.
✓ La unidad de medida de los barómetros según el Sistema Internacional de Unidades es el
hectopascal (hPa).
Manómetro : El Manómetro de Aguja está diseñado para medir la presión del aire en mangueras de aire y
granallado.
✓ Marguen de medición 0 - 300psi
✓ Unidad de medida: bar
Anemómetro de cazoletas: Es un instrumento para medir la velocidad o rapidez de los gases ya sea en un
flujo contenido, como el flujo de aire en un conducto, o en flujos no confinados, como un viento atmosférico.
✓ Rango de medición de 0,9-35 m/s
✓ Precisión +/- 0,2 m/s
Potenciómetro : Este potenciómetro rotatorio permite variar linealmente el valor resistivo entre sus pines
extremos y el pin central. Es comúnmente utilizado en proyectos que requieran una variación de intensidad
eléctrica.
✓ Potencia máxima hasta 200mW
Medidor de energía Eléctrica : Es un instrumento que mide el consumo de energía eléctrica utilizada por un
consumidor dado. El medidor se calibra en kilowatts por hora
✓ Unidad de medida KW/H
Existe un equipo de medición actualmente que cumple con la función de un potenciómetro,
wattimetro, voltímetro y medidor de energía, el nombre del equipo es:
Multitester digital (tester): es un instrumento de medida que ofrece la posibilidad de medir distintos
parámetros eléctricos y magnitudes en el mismo aparato.
Conclusión
Los instrumentos de medición se han convertido en una herramienta esencial para el hombre, ya que facilita un
proceso que puede resultar ser tedioso y a veces impreciso si se realiza en forma manual, es muy importante
saber como funcionan los instrumentos de medición ya que gracias a ellos se puede tener control de las
variables que interactúan dentro de un sistema o entorno, existe una variedad de instrumentos que permiten
medir diferentes variables con diferentes tipos de medidas físicas y matemática, además es importante saber
la precisión de tales instrumentos, para tener en cuentas el grado de exactitud al momento de trabajar y
cuantificar los resultados obtenidos.
