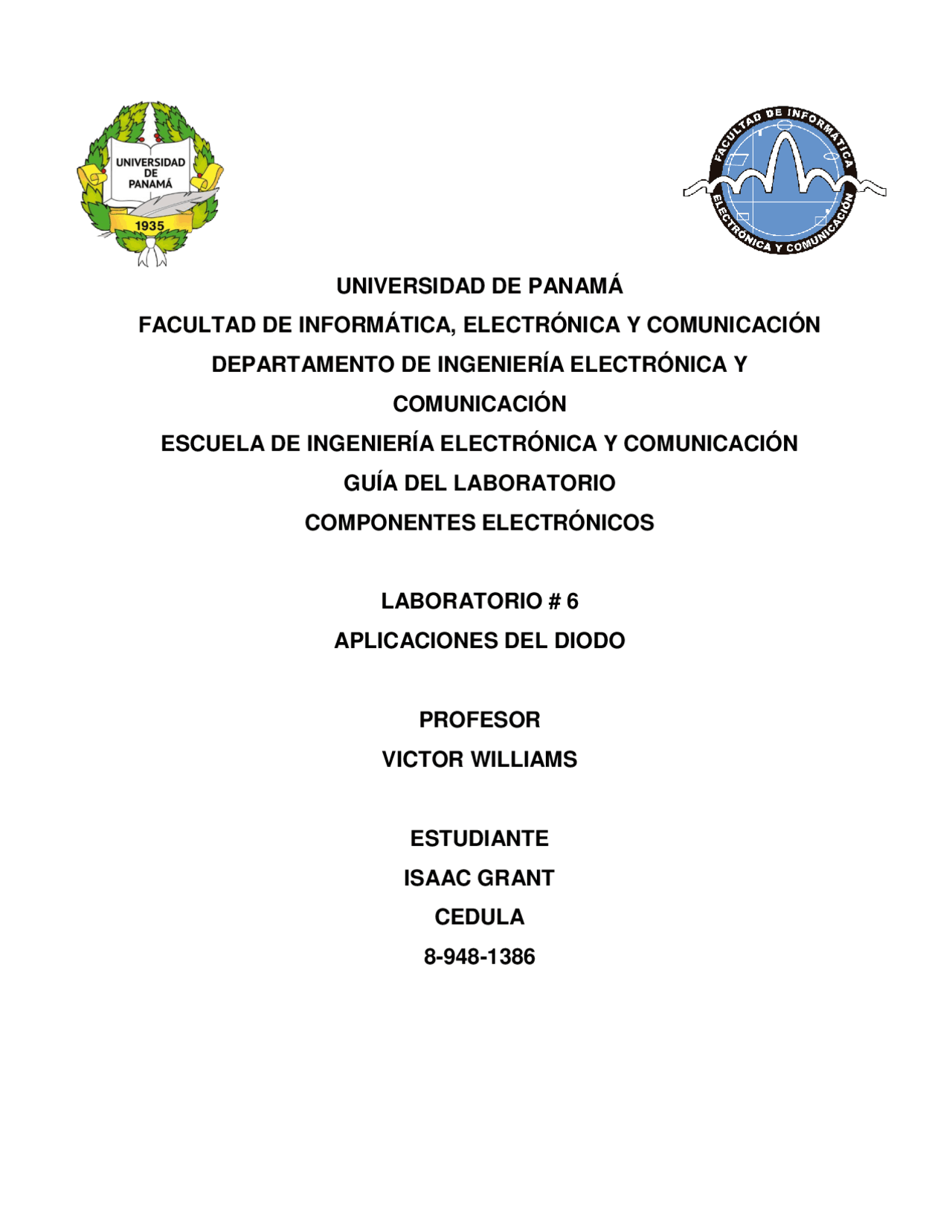

Laboratorio de Componente Electronico
Tipo: Apuntes
1 / 12
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
En este trabajo presentaremos el informe del laboratorio, correspondiente a las aplicaciones del diodo. Los resultados de la práctica se ajustan según los conceptos obtenidos en la clase, de manera que podamos comprender y fortalecer el conocimiento sobre el comportamiento del diodo rectificador en el circuito. Hay una variedad de redes de diodos llamadas tijeras pueden recortar parte de la señal de entrada sin distorsionar el resto de la forma de onda alterna. El rectificador de media onda es un ejemplo del método más simple para limitar diodos (una resistencia y un diodo). Dependiendo de la dirección del diodo, el área positiva o negativa de la señal de entrada se "recorta". Hay dos categorías principales de maquinillas: Serie: La configuración en serie se define como la configuración en la que el diodo está conectado en serie con la carga. Paralelo El tipo paralelo tiene diodos en la rama paralelos a la carga. Este informe probaremos tres circuitos electrónicos en el simulador. El funcionamiento de estos circuitos es útil según la aplicación que esté implementando. El circuito limitador de voltaje proporciona un voltaje de salida controlado de acuerdo a su configuración, es decir, limita el voltaje pico de la señal. está usando, finalmente el circuito multiplicador de voltaje aumentará la señal de voltaje que está usando, porque al agregar solo un diodo y un capacitor, duplicará, triplicará, etc. la señal de entrada. A continuación, se muestra información más detallada sobre estos circuitos, incluyendo cálculos, simulaciones y medidas, para que puedas consultar su precisión al vincular la parte teórica con la práctica.
Los valores de voltaje medidos y su la gráfica. Vpp = 3.275V Vmax = 452.907mV mV Vmin = - 2,822 V Grafica1. Ondas senoidales de la figura1. En la gráfica se puede observar como el diodo correctamente mueve la curva de salida en el eje vertical, y el capacitor lo “fija” de manera tal que el voltaje de salida del circuito de la figura1 está por debajo de 0.
Parte B Para estudiar la compuerta AND mediante la utilización de diodos de silicio y resistencias proceda a implementar en multisim el circuito que aparece a continuación. En este circuito, las entradas son A, B y la salida es S, o sea que el circuito es una compuerta AND de dos entradas y una salida. Para observar la salida S, podemos utilizar un diodo LED para tener una indicación visual del estado de la salida. También podemos utilizar un multímetro digital para las mediciones de voltaje. Las entradas A y B serán alimentadas por el generador de ondas. Para implementar 5 V, debe utilizar una onda cuadrada de 5 Vpp y frecuencia de 1 KHz. El valor de 0 V se implementa mediante una conexión a tierra. La salida S se mide con el multímetro digital en escala AC, ya que la entrada del generador de onda es AC. Para los 5 V que aparecen en la resistencia de 1 KΩ se debe utilizar una fuente DC. Ahora proceda a completar la tabla de verdad para el circuito Tabla1. Valores de la figura 3. A B S 0 V 0 V 140.102 fV 0 V 5 V 1.091 V 5 V 0 V 1.091 V 5 V 5 V 1.096 V
Imágenes de los resultados realizados en el simulador. Imagen3. Valor de A=0V y el valor de B=0V. Imagen4. Valor de A=0V y el valor de B=5V. Imagen5. Valor de A= 5V y el valor de B= 0V.
Imagen7. Valor de A=0V y Valor de B=0V. Imagen8. Valor de A=0V y el valor de B=5V. Imagen9. Valor de A=5V y el valor de B=0V.
Imagen10. Valor de A=5V y el valor de B=5V.
