El presente laboratorio sobre Gráficas del Desplazamiento ha sido llevado a cabo de forma en línea por medio de un laboratorio virtual brindado por él maestro. En el simulador nos posibilita y nos ayuda a hacer las próximas ocupaciones: Estudiar las cambiantes que intervienen en el M.R.U. y en M.R.U.A. Dibujar gráficas v(t) y x(t) para el M.R.U. y el M.R.U.A. Diferenciar entre M.R.U. y M.R.U.V. por medio de sus que corresponden a las gráficas v(t) y x(t). Relacionar las gráficas v(t) y
Tipo: Guías, Proyectos, Investigaciones
1 / 52
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

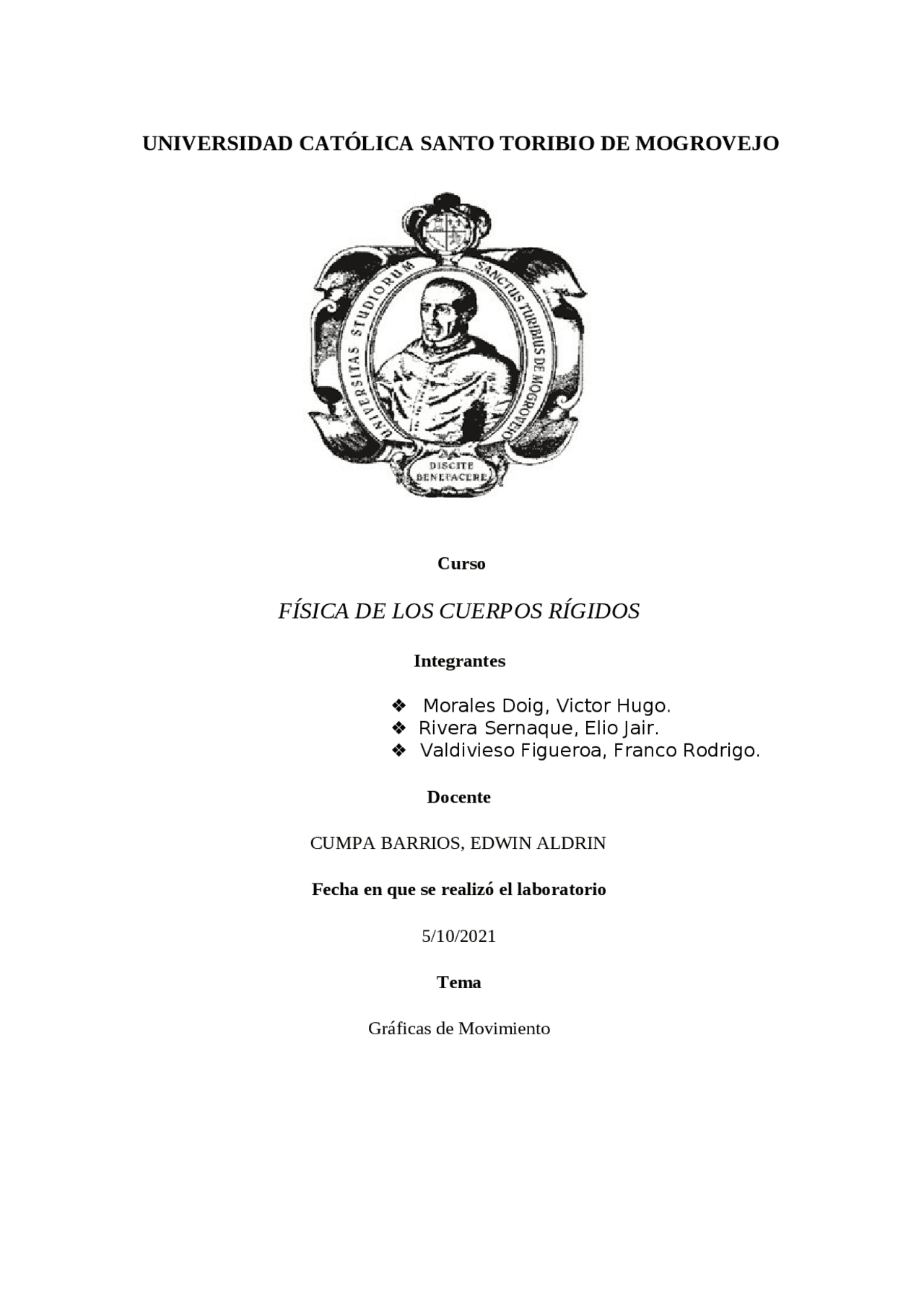

Curso
Integrantes
❖ Morales Doig, Victor Hugo.
❖ Rivera Sernaque, Elio Jair.
❖ Valdivieso Figueroa, Franco Rodrigo.
Docente
Fecha en que se realizó el laboratorio
Tema
Gráficas de Movimiento
El presente laboratorio sobre Gráficas del Desplazamiento ha sido llevado a cabo de
forma en línea por medio de un laboratorio virtual brindado por él maestro. En el
simulador nos posibilita y nos ayuda a hacer las próximas ocupaciones:
❖ Estudiar las cambiantes que intervienen en el M.R.U. y en M.R.U.A.
❖ Dibujar gráficas v(t) y x(t) para el M.R.U. y el M.R.U.A.
❖ Diferenciar entre M.R.U. y M.R.U.V. por medio de sus que corresponden a
las gráficas v(t) y x(t).
❖ Relacionar las gráficas v(t) y x(t) con las ecuaciones del M.R.U. y el
M.R.U.V.Demostrar el carácter vectorial de la postura, la rapidez y la
aceleración.
Los siguientes materiales se usaron: Móvil, Cinta métrica, Cronómetro, taquímetro, y
Acelerómetro. En el laboratorio web por medio de las flechas selecciona las condiciones
iniciales del desplazamiento, postura inicial, rapidez inicial y aceleración después
accionamos con el botón comenzar y además contamos datos van a ser de gran ayuda
debido que se usarán para representar las diferentes Gráficas del Desplazamiento como
son Gráfica Espacio - tiempo (x-t), Gráfica Rapidez – tiempo (vt), Gráfica Aceleración–
tiempo (a-t). Transcurso del presente informe se presentará el desarrollo del presente
Laboratorio Virtual, el cuestionario postulado y finalmente las conclusiones del asunto.
Analizar el movimiento de una partícula a partir de las gráficas del
movimiento.
Gráficas de M.R.U.
Un cuerpo realiza un movimiento rectilíneo uniforme cuando su trayectoria es una línea
recta y su velocidad es constante. En este apartado vamos a estudiar las gráficas del
MRU, es decir:
➢ La gráfica posición tiempo.
➢ La gráfica velocidad tiempo.
➢ La gráfica aceleración del tiempo.
Gráfica v-t (MRU):
Gráfica espacio recorrido:
C) Aceleración – tiempo (a-t):
La gráfica aceleración-tiempo (a-t) de un movimiento rectilíneo uniforme (M.R.U)
muestra que la aceleración es nula en todo momento. En este caso, tanto si la velocidad
del cuerpo se considera positiva como negativa, tenemos una sola posibilidad, ilustrada
en la figura:
Gráfica a-t (MRU):
Gráficas de M.R.U.V
El movimiento rectilíneo uniformemente acelerado (MRUA), también conocido como
movimiento rectilíneo uniformemente variado (MRUV), es un movimiento rectilíneo
con aceleración constante, y distinta de cero. En este apartado vamos a estudiar:
➢ La gráfica posición tiempo.
➢ La gráfica velocidad tiempo.
➢ La gráfica aceleración del tiempo.
A) Posición - tiempo (x-t):
La gráfica posición-tiempo (x-t) de un movimiento rectilíneo uniformemente acelerado
(M.R.U.A) o movimiento rectilíneo uniformemente variado (M.R.U.V) representa en el
eje horizontal (eje x) el tiempo y en el eje vertical (eje y) la posición. Observa como la
posición (normalmente la coordenada x) aumenta (o disminuye) de manera no uniforme
con el paso del tiempo. Esto se debe a que, a medida que este pasa, el módulo de la
velocidad varía. Podemos distinguir dos casos, cuando la aceleración es positiva o
negativa:
A partir del ángulo α puedes obtener la aceleración. Recuerda para ello que, en un
triángulo rectángulo se define la tangente de uno de sus ángulos como el cateto opuesto
partido la hipotenusa:
El valor de la pendiente es la propia aceleración. Por tanto, a mayor pendiente de la
recta, mayor aceleración posee el cuerpo. Observa que el área limitada bajo la curva v
entre dos instantes de tiempo coincide numéricamente con el espacio recorrido.
Gráfica espacio recorrido:
C) Aceleración – tiempo (a-t):
La gráfica aceleración-tiempo (a-t) de un movimiento rectilíneo uniformemente
acelerado (M.R.U.A.) o movimiento rectilíneo uniformemente variado (M.R.U.V)
muestra que la aceleración permanece constante a lo largo del tiempo. Se trata de la
aceleración media, que en el caso de M.R.U.A, coincide con la aceleración instantánea.
Podemos distinguir dos casos:
Gráfica a-t (MRUV):
Observa que el área limitada bajo la curva a entre dos instantes de tiempo coincide
numéricamente con el incremento de velocidad experimentado.
IV. Procedimiento y toma de datos:
Ingresa a la siguiente dirección del Simulador virtual de Física:
https://labovirtual.blogspot.com/search/label/Movimientos%20rectil%C3%ADneos
Accede al laboratorio virtual:
Tabla Nª 1. Estudio de la
velocidad X 0
= 0m; V 0
= 5
m/s; a=0m/s
2
N
º
t
(
s
)
X(m) V(m
/s)
1 0 0 5
2 0.
18
0.9 5
3 0.
38
1.9 5
4 0.
54
2.7 5
5 0.
72
3.6 5
6 0.
98
4.9 5
7 1.
14
5.7 5
8 1.
34
6.7 5
9 1.
55
7.6 5
1
0
74
8.7 5
1
1
92
9.6 5
1
2
12
10.6 5
Tabla Nª 3. Estudio de la
velocidad
X 0
= 2m; V 0
= 5 m/s; a=0m/s
2
N
º
t
(
s
)
X(
m)
V(m
/s)
1 0 2 5
2 0.
22
3
.
1
5
3 0.
42
4
.
1
5
4 0.
62
5
.
1
5
5 0.
8
6 5
6 1.
02
7
.
1
5
7 1.
2
8 5
8 1.
4
9 5
9 1.
6
1
0
5
1
0
8
1
1
5
1
1
2 1
2
5
Tabla Nº 05. Estudio del signo de la velocidad
𝟐
Para el MRUV, registre los datos del simulador en las siguientes
tablas:
Tabla Nº 06. Estudio de la aceleración
𝟐
𝟐
Evidencia:
