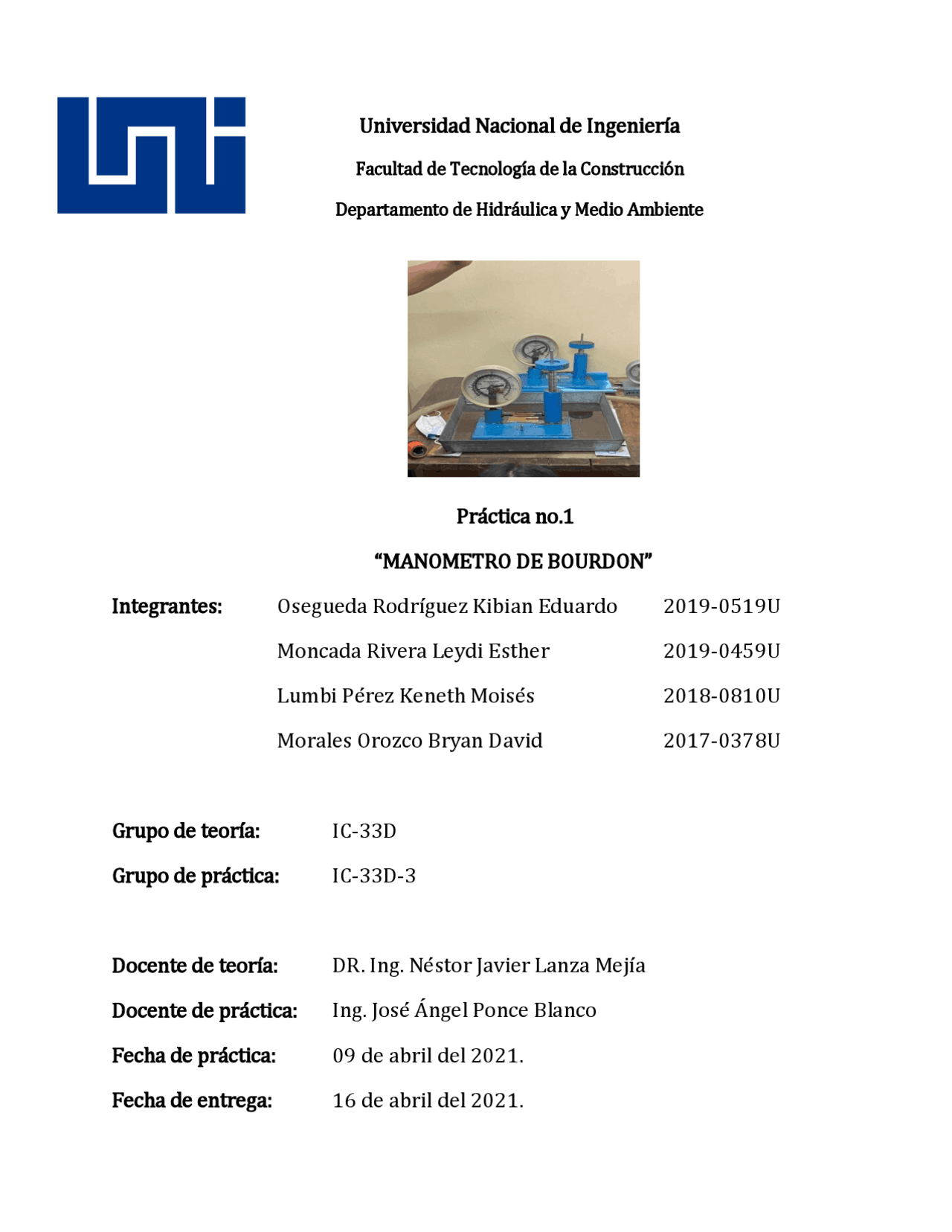

Universidad Nacional de Ingeniería
Facultad de Tecnología de la Construcción Departamento de Hidráulica y Medio Ambiente
Práctica no.
“MANOMETRO DE BOURDON”
Integrantes: Osegueda Rodríguez Kibian Eduardo 2019-0519U
Moncada Rivera Leydi Esther 2019-0459U
Lumbi Pérez Keneth Moisés 2018 - 0810U
Morales Orozco Bryan David 2017-0378U
Grupo de teoría: IC-33D
Grupo de práctica: IC-33D-
Docente de teoría: DR. Ing. Néstor Javier Lanza Mejía
Docente de práctica: Ing. José Ángel Ponce Blanco
Fecha de práctica: 09 de abril del 2021.
Fecha de entrega: 16 de abril del 2021.
Contenido
- I. Introducción
- II. Objetivos
- i. General..............................................................................................................................................
- ii. Específicos
- III. Generalidades.................................................................................................................................
- IV. Desarrollo
- i. Equipo y Materiales Empleados........................................................................................................
- ii. Procedimiento Experimental
- V. Cálculos
- i. Métodos y formulas a utilizar
- ii. Cálculos Matemáticos
- iii. Tabla de resultados
- VI. Desempeño de comprensión
- VII. Conclusiones
- i. Interpretación de los Resultados
- VIII. Bibliografía
- IX. Webgrafía........................................................................................................................................
II. Objetivos
i. General
Comprender los diferentes tipos de presiones y aplicar el principio de pascal con un manómetro de Bourdon.
ii. Específicos
Determinar si el manómetro está calibrado. Determinar presiones manométricas con un manómetro de Bourdon Estudiar el error cometido al efectuar las lecturas Barométricas
III. Generalidades
i. ¿Qué es presión de un fluido?
La presión de un se transmite con igual intensidad en todas las direcciones y actúa normalmente (perpendicularmente) a cualquier superficie plana. En el mismo plano horizontal el valor de la presión en un líquido es igual en cualquier punto. (Giles, 1994)
ii. Unidades
La presión suele expresarse en SI en pascales (Pa), siendo un pascal equivalente a un newton por metro cuadrado. En el sistema inglés, la presión se expresa en libra fuerza por pulgada cuadrada o libra fuerza por pie cuadrado, que por lo regular se abrevia en Psi. También suele medirse en atmósfera (atm). La atmósfera se define como 101. Pa, y equivale a 760mm de mercurio en un barómetro convencional.
iii. Presión absoluta y manométrica
La presión real en un punto determinado de un sistema se le llama presión absoluta, debido a que se mide con respecto al cero absoluto de presión. Es necesario utilizar el adjetivo absoluta, debido a que la mayoría de los dispositivos usados para medir experimentalmente la presión que indican lo que se conoce como presión manométrica.
Una presión manométrica es la diferencia entre la presión absoluta del fluido y la presión atmosférica.
iv. Importancia de la presión Calidad del producto, la cual frecuentemente depende de ciertas presiones que se deben mantener en un proceso Por seguridad, por ejemplo, recipiente presurizado donde la presión no debe exceder un valor máximo dado para las especificaciones del diseño. En aplicaciones de medición de flujo.
Manómetro de Bourdon
ii. Procedimiento Experimental
Se verificó que el manómetro se encontrara calibrado. Posteriormente se quitó el pistón del cilindro (no hubo necesidad de llenarlo de aceite puesto que ya lo estaba. Se golpeó suavemente el aparato para liberar el aire atrapado. Se colocó que pistón (peso y área conocida) y se realizó la primera lectura. Poco a poco se incrementó el peso sobre el pistón 1 Kg 1 a la vez hasta llegar a 7 Kg y se anotaron las lecturas ascendentes (Sistema Internacional y Sistema común de E.E.U.U) por cada peso incrementado. Se retiraron gradualmente las pesas y se anotaron las nuevas lecturas descendentes para cada peso.
V. Cálculos
i. Métodos y formulas a utilizar
Método: Transmisión de presiones “Principio de Pascal”
Lectura No Wa (Kg) (^) KN/m²Pma Psi Wd (Kg) (^) KN/m²Pmd Psi (^1 1 26000) 3.8 7 140000 20. (^2 2 49000) 6.9 6 121000 17. (^3 3 67000) 9.8 5 104000 15. (^4 4 83000) 12.1 4 880000 12. (^5 5 101000 15 3 69000) 9. (^6 6 120000) 17.8 2 48000 6. (^7 7 140000) 20.8 1 28000 4
ii. Cálculos Matemáticos
Presiones reales. donde el área del pistón es 333mm² expresado en metros
el área es igual a 0.000333m², sabiendo que
P P P P P P P
Presiones manométricas promedio.
El otro caso es colocar el 0 en la PATM, cuando medimos presiones utilizando esta referencia nos referimos a PMAN, las presiones manométricas pueden ser negativas mientras que las presiones absolutas solo son positivas.
3. Exprese la Ley de Pascal y de un ejemplo de aplicación real de ella. La presión ejercida sobre un fluido incompresible y en equilibrio dentro de un recipiente de paredes indeformables se transmite con igual intensidad en todas las direcciones y en todos los puntos del fluido. Un ejemplo cotidiano de transmisión de presiones lo observamos en la maquinaria de construcción, ya sea en una motoniveladora o en un camión con batea, 4. ¿Es la presión atmosférica constante? No, la presión atmosférica es constante es afectada por la altitud y temperatura. 5. Grafique y haga el análisis correspondiente: I. Presión real vs. Pma.
Pr Pma 29456.459 26000 58918.919 49000 88378.378 67000 117843.724 83000 147297.297 101000 176756.757 120000 206216.216 140000
0
20000
40000
60000
80000
100000
120000
140000
160000
0 5 0 0 0 0 1 0 0 0 0 0 1 5 0 0 0 0 2 0 0 0 0 0 2 5 0 0 0 0
II. Presión real vs. Pmd Pr Pmd No 29456.459 140000 7 58918.919 121000 6 88378.378 104000 5 117843.724 88000 4 147297.297 69000 3 176756.757 48000 2 206216.216 28000 1
6. Complete la siguiente tabla de conversión de unidades Psi m.c.a mmHg 1 1019.4 0.000145038 1.02*10-^4 0. 9810 1 14.223 10.000275 735. Psi 6894.757 0.0703 1 0.704 71. m.c.a 9806.38 0.1 1.422 1 73. mmHg 133.322 735.559 0.01934 0.0136 1
0
20000
40000
60000
80000
100000
120000
140000
160000
0 5 0 0 0 0 1 0 0 0 0 0 1 5 0 0 0 0 2 0 0 0 0 0 2 5 0 0 0 0
Pmd
Pr
VIII. Bibliografía
Giles, R. (1994). Mecánica de los fluidos e hidráulica. En R. Giles, Mecánica de los fluidos e hidráulica. Madrid : McGraw-Hill.
IX. Webgrafía
R., J. L. (s.f.). ComoFunciona. Recuperado el 15 de abril de 2021, de ComoFunciona: https://como- funciona.co/un-manometro/ WIKA. (s.f.). Recuperado el 15 de abril de 2021, de WIKA: https://www.wika.es/landingpage_bourdon_tube_pressure_gauge_es_es.WIKA
