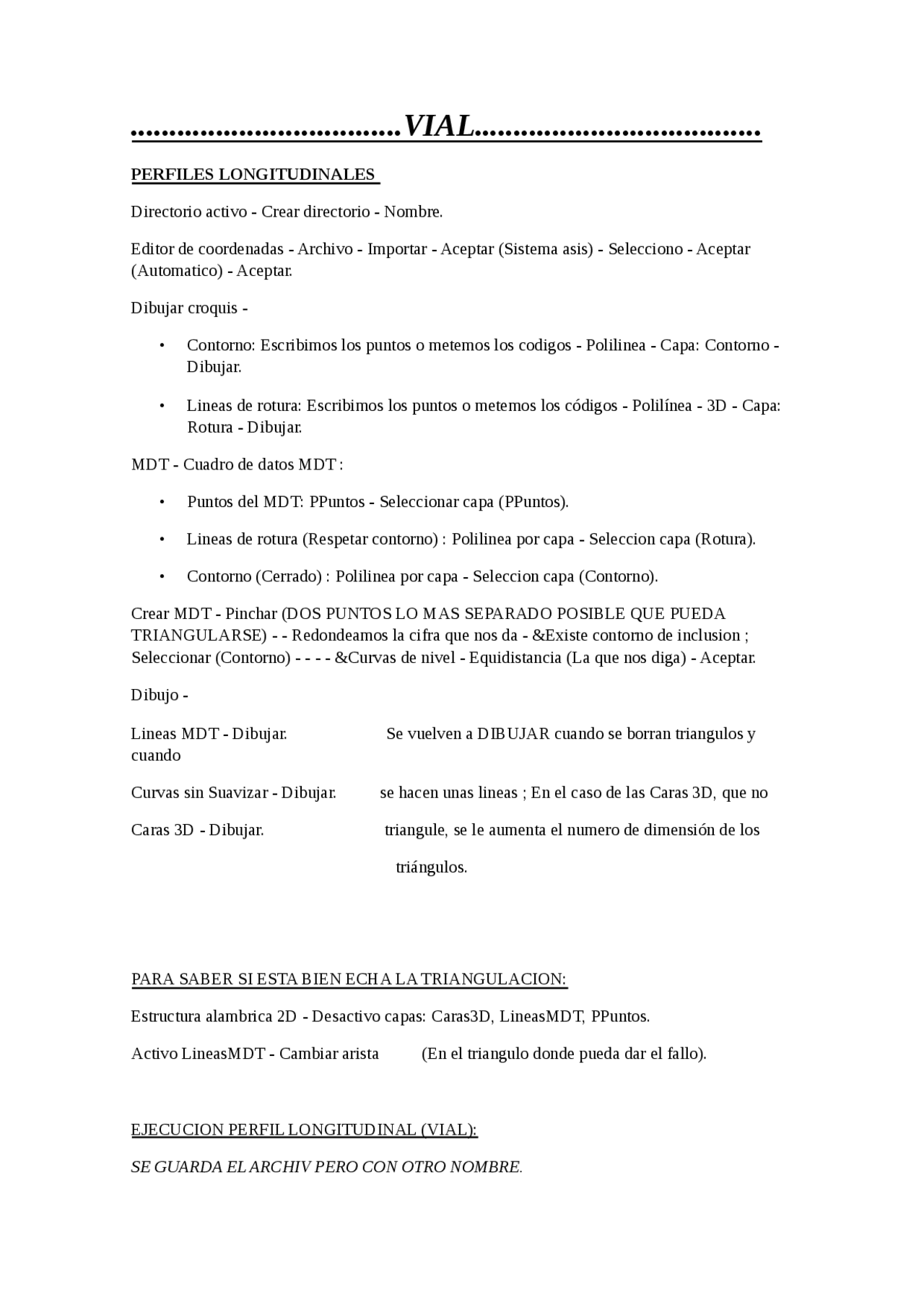

...................................VIAL.....................................
PERFILES LONGITUDINALES
Directorio activo - Crear directorio - Nombre.
Editor de coordenadas - Archivo - Importar - Aceptar (Sistema asis) - Selecciono - Aceptar
(Automatico) - Aceptar.
Dibujar croquis -
• Contorno: Escribimos los puntos o metemos los codigos - Polilinea - Capa: Contorno -
Dibujar.
• Lineas de rotura: Escribimos los puntos o metemos los códigos - Polilínea - 3D - Capa:
Rotura - Dibujar.
MDT - Cuadro de datos MDT :
• Puntos del MDT: PPuntos - Seleccionar capa (PPuntos).
• Lineas de rotura (Respetar contorno) : Polilinea por capa - Seleccion capa (Rotura).
• Contorno (Cerrado) : Polilinea por capa - Seleccion capa (Contorno).
Crear MDT - Pinchar (DOS PUNTOS LO MAS SEPARADO POSIBLE QUE PUEDA
TRIANGULARSE) - - Redondeamos la cifra que nos da - &Existe contorno de inclusion ;
Seleccionar (Contorno) - - - - &Curvas de nivel - Equidistancia (La que nos diga) - Aceptar.
Dibujo -
Lineas MDT - Dibujar. Se vuelven a DIBUJAR cuando se borran triangulos y
cuando
Curvas sin Suavizar - Dibujar. se hacen unas lineas ; En el caso de las Caras 3D, que no
Caras 3D - Dibujar. triangule, se le aumenta el numero de dimensión de los
triángulos.
PARA SABER SI ESTA BIEN ECHA LA TRIANGULACION:
Estructura alambrica 2D - Desactivo capas: Caras3D, LineasMDT, PPuntos.
Activo LineasMDT - Cambiar arista (En el triangulo donde pueda dar el fallo).
EJECUCION PERFIL LONGITUDINAL (VIAL):
SE GUARDA EL ARCHIV PERO CON OTRO NOMBRE.
