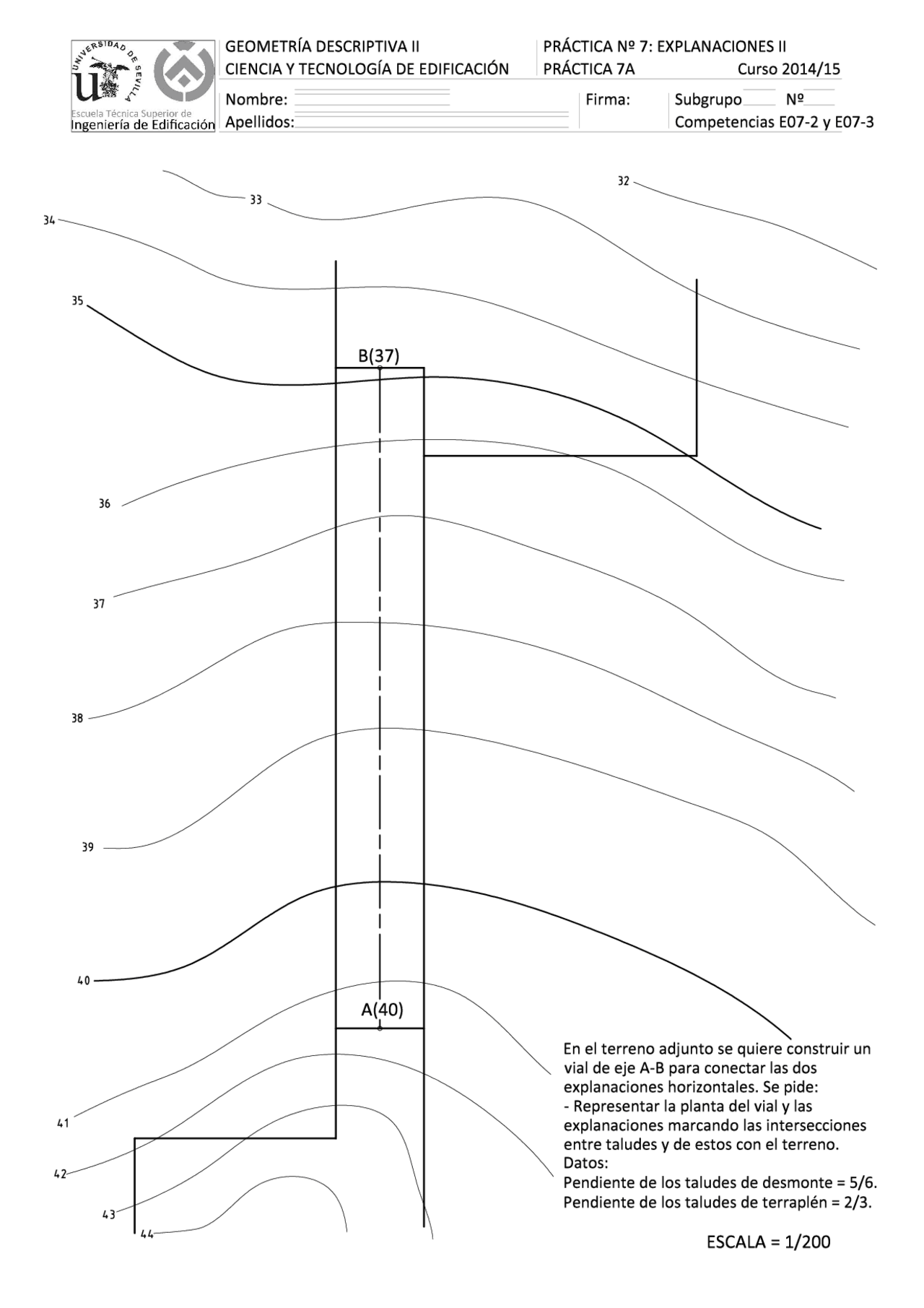

GEOMETRÍA DESCRIPTIVA Il PRÁCTICA N2 7: EXPLANACIONES Il CIENCIA Y TECNOLOGÍA DE EDIFICACIÓN PRÁCTICA 7A Curso 2014/15 Nombre: Firma: Subgrupo N2 Apellidos: Competencias E07-2 y E07-3 En el terreno adjunto se quiere construir un | AY] vial de eje A-B para conectar las dos explanaciones horizontales. Se pide: - Representar la planta del vial y las 4 explanaciones marcando las intersecciones entre taludes y de estos con el terreno. e Datos: Pendiente de los taludes de desmonte = 5/6. e Pendiente de los taludes de terraplén = 2/3. holy ESCALA = 1/200 GEOMETRÍA DESCRIPTIVA Il CURSO 2010/11 12 PRUEBA EVALUABLE: SISTEMA DE PLANOS ACOTADOS GRUPO B 29-4-2011 El plano adjunto representa, por medio de sus curvas de nivel, un terreno en el cual se va a realizar una explanación horizontal a cota +69,00 m y un vial de acceso cuyo eje es la línea ABC. Una vez realizada la misma, se construirá dentro de ella un edificio cuya planta se da dibujada. DATOS DE LA EXPLANACIÓN - Horizontal a cota +69 m. - Inclinación de los taludes de desmonte = 1/3. - Inclinación de los taludes de terraplén = 1/4. DATOS DE LA CUBIERTA DEL EDIFICIO - Aleros señalados con línea continua: cotas rotuladas en el plano. - Aleros señalados con línea discontinua: cota +74 m. - Pendiente de los faldones del recinto inferior: rotuladas en el plano. - Pendiente de los faldones del recinto superior: 2/3, excepto las señaladas en el plano. - Los posibles encuentros de las aguas que recogen los faldones anteriormente definidos con medianerías o muros se resolverán con planos de nueva creación perpendiculares a dichos elementos de pendiente 1/1. En función de los datos indicados anteriormente y en el plano adjunto SE PIDE: - Dibujar la línea de paso y los taludes de la explanación, indicando la intersección entre los mismos y de estos con el terreno. - Se indicará la línea de máxima pendiente de cada talud y sus horizontales. - Se dibujarán los puntos característicos de las intersecciones de los taludes con el terreno. - Dibujar el perfil A-D de la explanación y del terreno a escala horizontal 1:500 y escala vertical 1:100. - Resolver, mediante faldones, la cubierta del recinto cuya planta se representa en el plano adjunto, justificando gráficamente la solución. Señalar cada plano y cada lima y no borrar los trazados auxiliares. - Dibujar las horizontales de todos los faldones que formen la cubierta. Escala de la cubierta: 1:100. - Cotas en metros. Escala de la explanación: 1:500. - Tiempo: 120 minutos. BAREMO DE PUNTUACIÓN - Cubierta 4 puntos. - Explanación 2 puntos - Vial 3 puntos - Perfil 1 punto PUNTOS - TOTAL: 10,00 PUNTOS 4,00 3,50 , 3,00 BAREMO DE PUNTUACIÓN CUBIERTA 200 1,50 1,00 0,50 a a e | 0,00 001 2.3.4 5 6 7 8 9 1 M1 1412 13 14 15 * GEOMETRÍA DESCRIPTIVA II PRÁCTICA N2 7: EXPLANACIONES Il CIENCIA Y TECNOLOGÍA DE EDIFICACIÓN PRÁCTICA 7B1 Curso 2014/15 Nombre: Firma: Subgrupo N2 Apellidos: Competencias E07-2 y E07-3 Y ys Y AS Y d Y, $ Y yd Y “ Y eS XELLLLL LILA 57 - N C N N N N N N N N S N X = N P=5/6 Ñ N N N N N DS ? +72 N 1 DS yS N pd P=5/6 X AS N 2.8 X AS N 1 S pd NA X- +72 P=2/3 P=1/1 +73 +73 P=1/1 Escala= 1/100.
