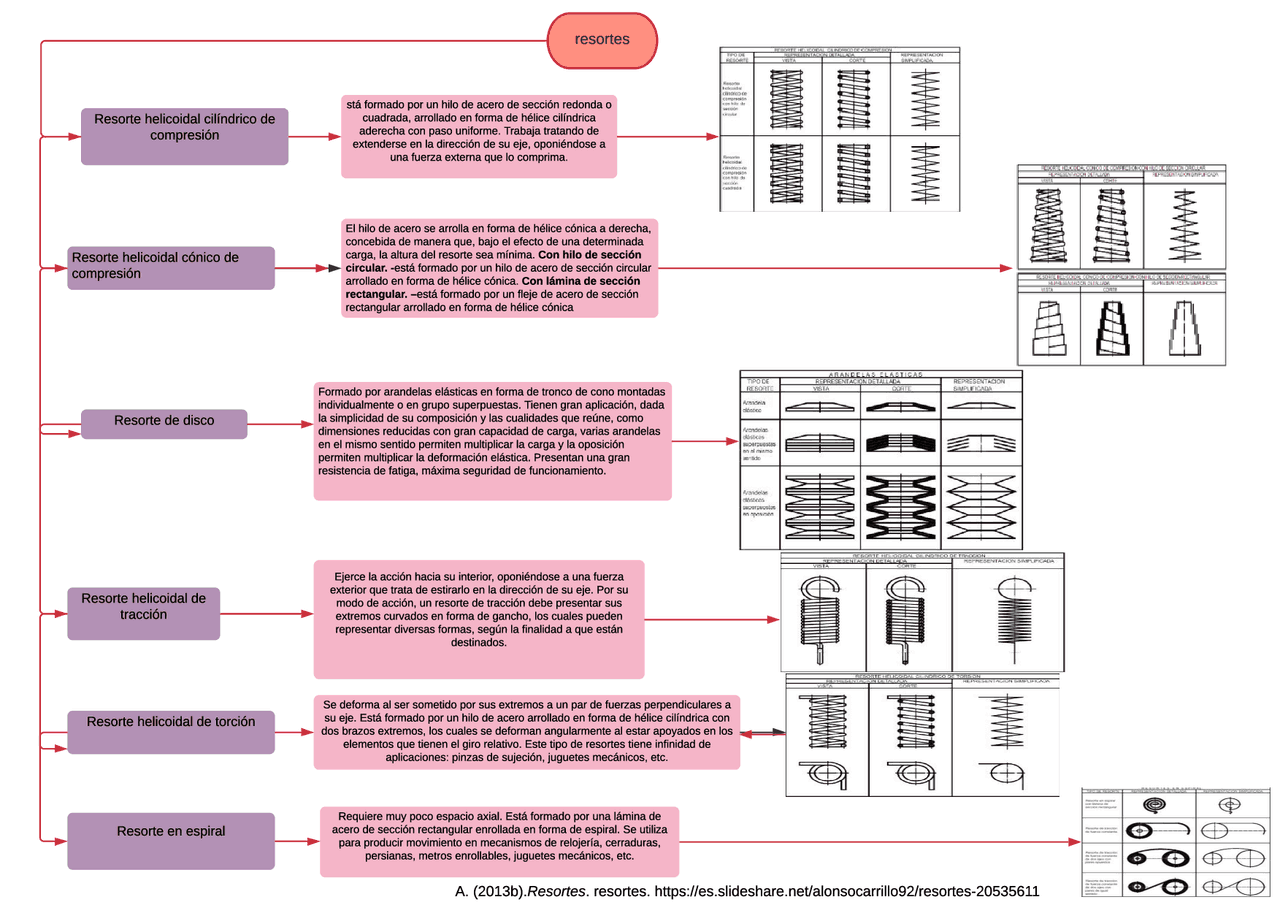

resortes
Resorte helicoidal cilíndrico de
compresión
stá formado por un hilo de acero de sección redonda o
cuadrada, arrollado en forma de hélice cilíndrica
aderecha con paso uniforme. Trabaja tratando de
extenderse en la dirección de su eje, oponiéndose a
una fuerza externa que lo comprima.
Resorte helicoidal cónico de
compresión
El hilo de acero se arrolla en forma de hélice cónica a derecha,
concebida de manera que, bajo el efecto de una determinada
carga, la altura del resorte sea mínima. Con hi lo de sec ción
cir cular. -está formado por un hilo de acero de sección circular
arrollado en forma de hélice cónica. Con lám ina de sec ción
rect angular. ?está formado por un fleje de acero de sección
rectangular arrollado en forma de hélice cónica
Resorte de disco
Formado por arandelas elásticas en forma de tronco de cono montadas
individualmente o en grupo superpuestas. Tienen gran aplicación, dada
la simplicidad de su composición y las cualidades que reúne, como
dimensiones reducidas con gran capacidad de carga, varias arandelas
en el mismo sentido permiten multiplicar la carga y la oposición
permiten multiplicar la deformación elástica. Presentan una gran
resistencia de fatiga, máxima seguridad de funcionamiento.
Resorte helicoidal de
tracción
Ejerce la acción hacia su interior, oponiéndose a una fuerza
exterior que trata de estirarlo en la dirección de su eje. Por su
modo de acción, un resorte de tracción debe presentar sus
extremos curvados en forma de gancho, los cuales pueden
representar diversas formas, según la finalidad a que están
destinados.
Resorte helicoidal de torción
Se deforma al ser sometido por sus extremos a un par de fuerzas perpendiculares a
su eje. Está formado por un hilo de acero arrollado en forma de hélice cilíndrica con
dos brazos extremos, los cuales se deforman angularmente al estar apoyados en los
elementos que tienen el giro relativo. Este tipo de resortes tiene infinidad de
aplicaciones: pinzas de sujeción, juguetes mecánicos, etc.
Resorte en espiral Requiere muy poco espacio axial. Está formado por una lámina de
acero de sección rectangular enrollada en forma de espiral. Se utiliza
para producir movimiento en mecanismos de relojería, cerraduras,
persianas, metros enrollables, juguetes mecánicos, etc.
A. (2013b).Resortes. resortes. https://es.slideshare.net/alonsocarrillo92/resortes-20535611
