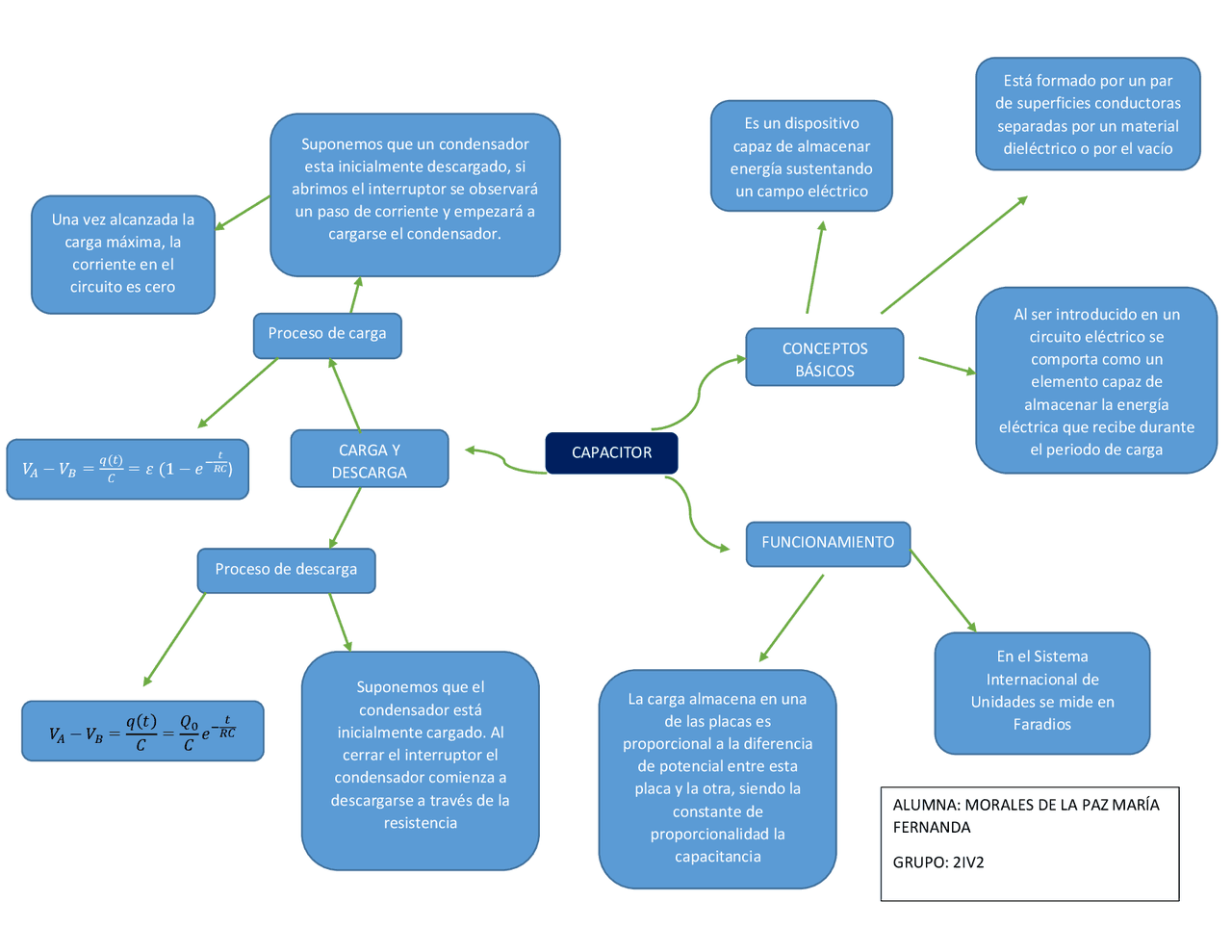

CAPACITOR
CONCEPTOS
BÁSICOS
FUNCIONAMIENTO
CARGA Y
DESCARGA
Es un dispositivo
capaz de almacenar
energía sustentando
un campo eléctrico
Está formado por un par
de superficies conductoras
separadas por un material
dieléctrico o por el vacío
Al ser introducido en un
circuito eléctrico se
comporta como un
elemento capaz de
almacenar la energía
eléctrica que recibe durante
el periodo de carga
La carga almacena en una
de las placas es
proporcional a la diferencia
de potencial entre esta
placa y la otra, siendo la
constante de
proporcionalidad la
capacitancia
En el Sistema
Internacional de
Unidades se mide en
Faradios
Proceso de carga
Suponemos que un condensador
esta inicialmente descargado, si
abrimos el interruptor se observará
un paso de corriente y empezará a
cargarse el condensador.
Una vez alcanzada la
carga máxima, la
corriente en el
circuito es cero
Proceso de descarga
Suponemos que el
condensador está
inicialmente cargado. Al
cerrar el interruptor el
condensador comienza a
descargarse a través de la
resistencia
𝑉
𝐴− 𝑉𝐵=𝑞(𝑡)
𝐶= 𝜀 (1 − 𝑒−𝑡
𝑅𝐶)
𝑉
𝐴− 𝑉𝐵=𝑞(𝑡)
𝐶=𝑄0
𝐶𝑒−𝑡
𝑅𝐶
