Marcos rigidos de acero, Apuntes de Estructuras y Materiales

Universidad Católica Andres Bello (UCAB) - CaracasEstructuras y Materiales

Una tabla elaborada para calcular marcos rigidos.

Tipo: Apuntes

2019/2020

Subido el 22/10/2020

jose-an
jose-an 🇲🇽

1 documento

1 / 14

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

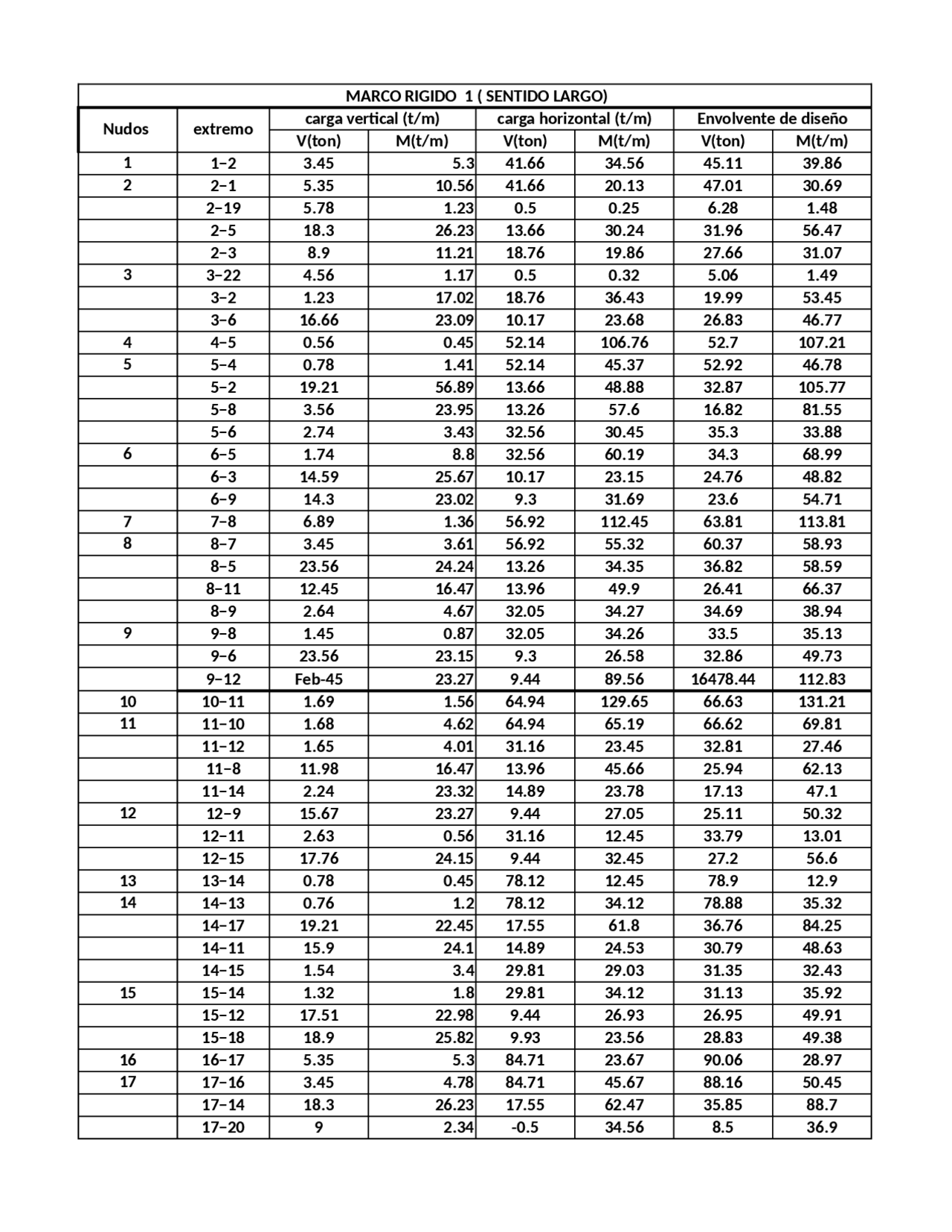

MARCO RIGIDO 1 ( SENTIDO LARGO)
Nudos extremo carga vertical (t/m) carga horizontal (t/m) Envolvente de diseño
V(ton) M(t/m) V(ton) M(t/m) V(ton) M(t/m)
11−2 3.45 5.3 41.66 34.56 45.11 39.86
22−1 5.35 10.56 41.66 20.13 47.01 30.69
2−19 5.78 1.23 0.5 0.25 6.28 1.48
2−5 18.3 26.23 13.66 30.24 31.96 56.47
2−3 8.9 11.21 18.76 19.86 27.66 31.07
33−22 4.56 1.17 0.5 0.32 5.06 1.49
3−2 1.23 17.02 18.76 36.43 19.99 53.45
3−6 16.66 23.09 10.17 23.68 26.83 46.77
4 4−5 0.56 0.45 52.14 106.76 52.7 107.21
55−4 0.78 1.41 52.14 45.37 52.92 46.78
5−2 19.21 56.89 13.66 48.88 32.87 105.77
5−8 3.56 23.95 13.26 57.6 16.82 81.55
5−6 2.74 3.43 32.56 30.45 35.3 33.88
66−5 1.74 8.8 32.56 60.19 34.3 68.99
6−3 14.59 25.67 10.17 23.15 24.76 48.82
6−9 14.3 23.02 9.3 31.69 23.6 54.71
7 7−8 6.89 1.36 56.92 112.45 63.81 113.81
88−7 3.45 3.61 56.92 55.32 60.37 58.93
8−5 23.56 24.24 13.26 34.35 36.82 58.59
8−11 12.45 16.47 13.96 49.9 26.41 66.37
8−9 2.64 4.67 32.05 34.27 34.69 38.94
99−8 1.45 0.87 32.05 34.26 33.5 35.13
9−6 23.56 23.15 9.3 26.58 32.86 49.73
9−12 Feb-45 23.27 9.44 89.56 16478.44 112.83
10 10−11 1.69 1.56 64.94 129.65 66.63 131.21
11 11−10 1.68 4.62 64.94 65.19 66.62 69.81
11−12 1.65 4.01 31.16 23.45 32.81 27.46
11−8 11.98 16.47 13.96 45.66 25.94 62.13
11−14 2.24 23.32 14.89 23.78 17.13 47.1
12 12−9 15.67 23.27 9.44 27.05 25.11 50.32
12−11 2.63 0.56 31.16 12.45 33.79 13.01
12−15 17.76 24.15 9.44 32.45 27.2 56.6
13 13−14 0.78 0.45 78.12 12.45 78.9 12.9
14 14−13 0.76 1.2 78.12 34.12 78.88 35.32
14−17 19.21 22.45 17.55 61.8 36.76 84.25
14−11 15.9 24.1 14.89 24.53 30.79 48.63
14−15 1.54 3.4 29.81 29.03 31.35 32.43
15 15−14 1.32 1.8 29.81 34.12 31.13 35.92
15−12 17.51 22.98 9.44 26.93 26.95 49.91
15−18 18.9 25.82 9.93 23.56 28.83 49.38
16 16−17 5.35 5.3 84.71 23.67 90.06 28.97
17 17−16 3.45 4.78 84.71 45.67 88.16 50.45
17−14 18.3 26.23 17.55 62.47 35.85 88.7
17−20 9 2.34 -0.5 34.56 8.5 36.9
