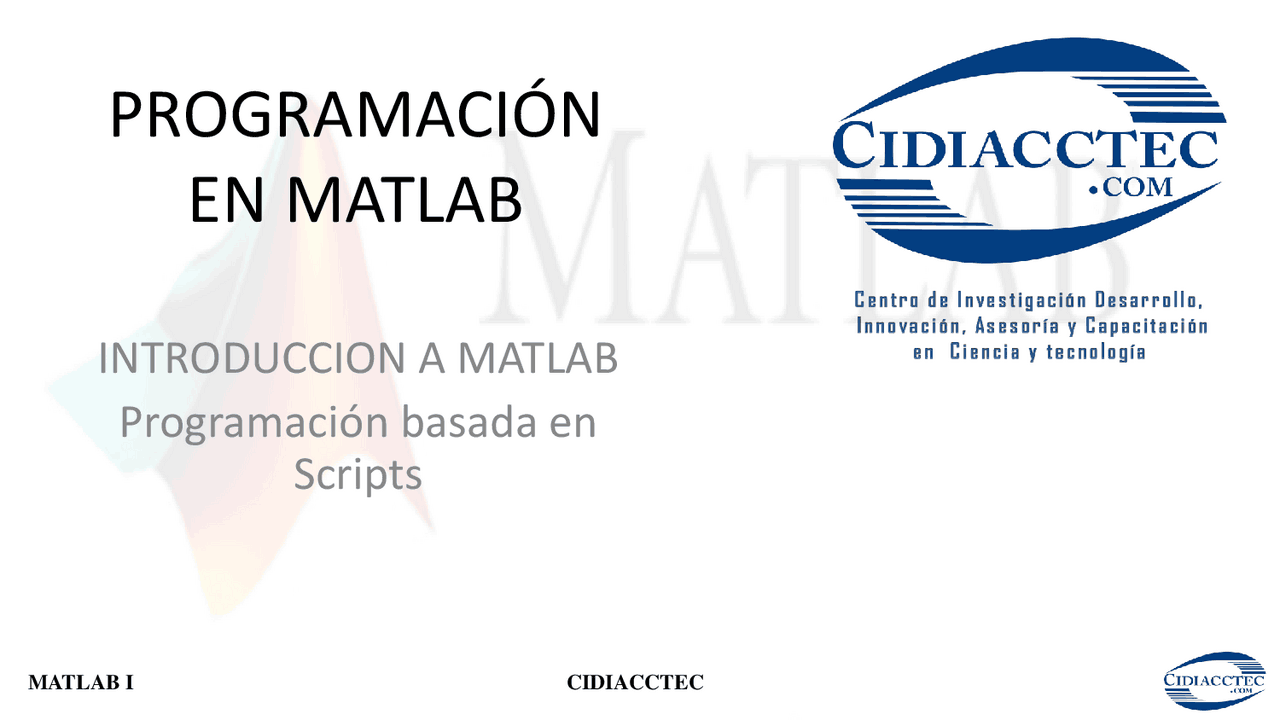

PROGRAMACIÓN

EN MATLAB

INTRODUCCION A MATLAB

Programación basada en

Scripts

Creación de nuevo carpeta de

proyecto

• Matlab utiliza una carpeta por defecto para

almacenar los archivos “scripts” realizados

en Matlab, así como otros relacionados ala

creación y manipulación de datos.

• Si no se modifica Matlab ubica esta carpeta

en X: \Program

Files\MATLAB\R 201 Xx\bin

• Seleccionamos en browse dentro de Matlab

y creamos una nueva carpeta donde se

almacenará nuestros programas.

CIDIACCTEC MATLAB I

Datos en Matlab

• Matlab es el acrónimo de Laboratorio de Matrices, por tanto la base de datos está basado en arreglos de datos llamados vectores y matrices.
• Así que si bien podemos crear elementos(variables) de un solo valor no es más que un vector de 1 columna o una matriz de 1 fila x 1 columna.

TIPOS DE DATOS

• Matlab tiene una sola forma de almacenar los datos, los formatos definen como el usuario los visualiza.
• Existen variable pre-definidas:
  • Ans: ultimo resultado
  • Pi= 3 , 1416
  • Inf:infinito
  • Nan: sin magnitud
  • i, j: complejo: 0 , 0 + 1 , 0 i
• Podemos escribir comentarios anticipandolos con el símbolo %.
• El símbolo ‘,’, fuerza a que se visualize el resultado.
• El símbolo ‘;’, fuerza a que se oculte el resultado.

Operaciones básicas

Operaciones básicas

Operaciones trigonométricas

Operaciones adicionales

• Abs(x): valor absoluto.
• Sign(x): - 1: negativo, 0 si es cero, 1 si es positivo
• Gcd(x): maximo comun divisor.
• lcm(x): minimo comun multiplo
• log(x): logaritmo neperiano
• lob10(x): logaritmo en base 10
• log2(x): logaritmo en base
• Sqrt(x): raíz cuadrada.
• nthroot(x,n): raíz enesima

Operaciones adicionales

• Creando nuevo script

• Cargando código

• Ejecutando en

consola

Operaciones adicionales

• Uso de clear y clc

• Función linspace

• Ejecutando script.

Datos en Matlab

• Construcción de matrices:

• Zeros(n): matriz cuadrada nxn de ceros

• Zeros(n,m): mxn de ceros

• Ones(n): cuadrada de unos

• Ones(n,m): m*n de unos

• rand(n): cuadrada de aleatorios.

• eye(n): cuadrada con diagonal de unos y resto ceros

Operaciones con matrices

• Matrices:

• A+B, A-B, A*B, A/B, A\B

• Elementos de matrices.

• A.+B, A.-B, A.*B, A./B, A.\B

• Potencia

• A^n, A.^n

• Transposicion:

• A’: conjugada
• A.’: normal

Datos en Matlab

• Producto matricial

elemento a elemento

GRAFICAS

• Plot(x,y): muestra la gráfica en dos dimensiones

de la variable y con respecto de x, ambas

variables deben tener la misma cantidad de

elementos.

• Plot(x,y,x,z): superpone gráficas en una misma

gráfica

• Plot(x,y,’color’): permite cambiar el color de línea
