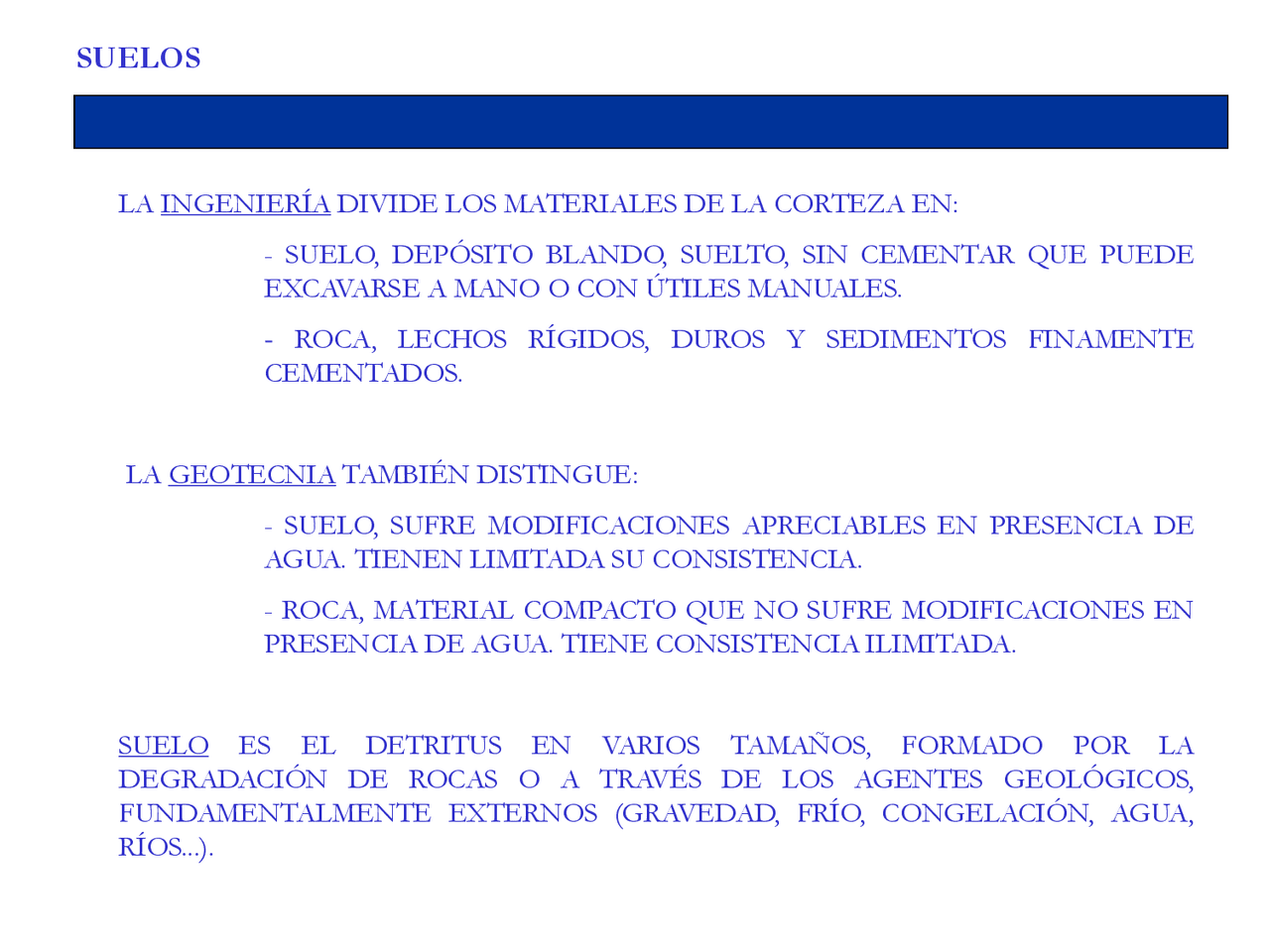

LA INGENIERÍA DIVIDE LOS MATERIALES DE LA CORTEZA EN:
- SUELO, DEPÓSITO BLANDO, SUELTO, SIN CEMENTAR QUE PUEDE
EXCAVARSE A MANO O CON ÚTILES MANUALES.
- ROCA, LECHOS RÍGIDOS, DUROS Y SEDIMENTOS FINAMENTE
CEMENTADOS.
LA GEOTECNIA TAMBIÉN DISTINGUE:
- SUELO, SUFRE MODIFICACIONES APRECIABLES EN PRESENCIA DE
AGUA. TIENEN LIMITADA SU CONSISTENCIA.
- ROCA, MATERIAL COMPACTO QUE NO SUFRE MODIFICACIONES EN
PRESENCIA DE AGUA. TIENE CONSISTENCIA ILIMITADA.
SUELO ES EL DETRITUS EN VARIOS TAMAÑOS, FORMADO POR LA
DEGRADACIÓN DE ROCAS O A TRAVÉS DE LOS AGENTES GEOLÓGICOS,
FUNDAMENTALMENTE EXTERNOS (GRAVEDAD, FRÍO, CONGELACIÓN, AGUA,
RÍOS...).
2
4
5
EL SUELO SE DENOMINA SECO
SATURADO
PARCIALMENTE SATURADO
FASES DEL SUELO SÓLIDA
LÍQUIDA
GASEOSA
2. PROPIEDADES DE LOS SUELOS
ÍNDICE DE HUECOS O DE POROS
POROSIDAD
GRADO DE SATURACIÓN
p.e DE LAS PARTÍCULAS SÓLIDAS GS = MASA DE LAS PARTÍCULAS SÓLIDAS
/MASA DE IGUAL VOLUMEN DE AGUA
Vs
Vh e=
Vh+Vs
**Vh
Va**
Vh n=
Vh
Vw s=
10
La naturaleza de un suelo, y por tanto sus
propiedades , viene determinada por las
características de las PARTÍCULAS
SÓLIDAS que lo componen
Peso específico y forma
Granulometría
Sensibilidad a la acción de la humedad
Mayor influencia en la compactación
Solids
Water
Air
Ps
Pw P V
Va
Vw
Vs
Pesos Volúmenes
Para obras de tierras no suelen existir limitaciones
3. GRANULOMETRÍA DE SUELOS
IDENTIFICACIÓN DE SUELOS
1 .IDENTIFICACIÓN DE VISU.
2. CORTE DEL TERRENO.
A. REALIZANDO CALICATAS.
B. SONDEOS.
ENSAYOS DE IDENTIFICACIÓN (CUALITATIVOS):
- ANÁLISIS GRANULOMÉTRICO
- ENSAYO DE PLASTICIDAD
ÚTIL DE SONDEO CAJA DE SONDEO
SERIE DE TAMICES TAMIZADORA
SEPARACIÓN DE PARTÍCULAS POR SEDIMENTACIÓN.
LEY DE STOCKES
ENSAYO DE PLASTICIDAD:
DETERMINACIÓN DEL LÍMITE LÍQUIDO
CUCHARA DE CASAGRANDE.
ENSAYO DE PLASTICIDAD:
DETERMINACIÓN DEL LÍMITE PLÁSTICO.
CLASIFICACIÓN DE SUELOS DE CASAGRANDE
SUELO DE
GRANO
GRUESO
TÉRMINOS PRINCIPALES
GRAVA G
ARENA S
TÉRMINOS CALIFICATIVOS
BIEN GRADUADA W
MAL GRADUADA P
UNIFORMEMENTE GRADUADA PU
DISCONTINUAMENTE GRADUADA PG
SUELO DE
GRANO
FINO
TÉRMINOS PRINCIPALES
SUELO FINO F
LIMO M
ARCILLA C
TÉRMINOS CALIFICATIVOS
BAJA PLASTICIDAD L
PLASTICIDAD INTERMEDIA I
ALTA PLASTICIDAD H
MUY ALTA PLASTICIDAD V
EXTREMADAMENTE ALTA PLASTICIDAD E
SUELO ORGÁNICO TURBA PT
ORGANICO O
AMBOS SUELOS SE SUBDIVIDEN BASÁNDOSE EN EL TAMAÑO DE LOS
GRANOS:
