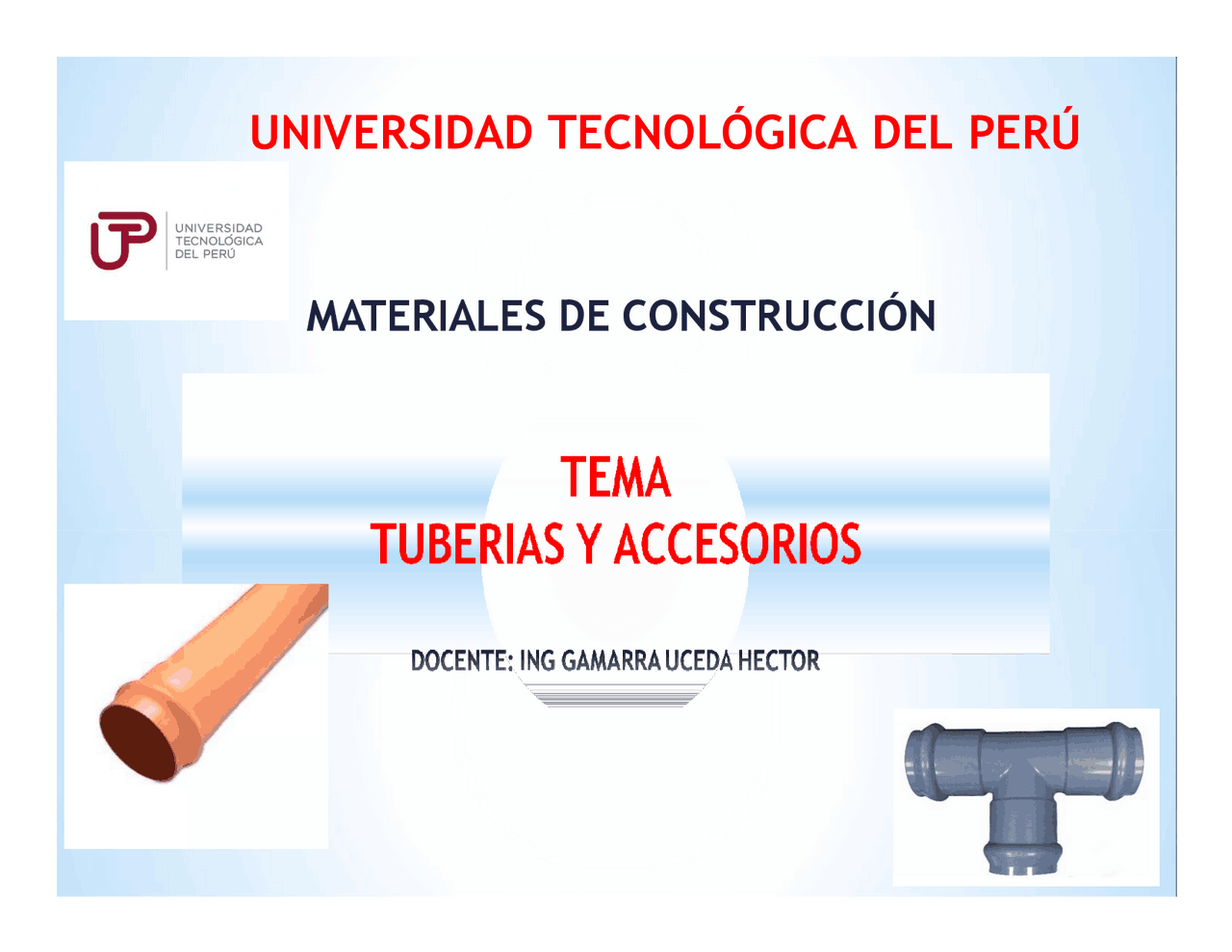

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

MATERIALES DE CONSTRUCCIÓN

Una tubería o cañería es un conducto que

cumple la función de transportar agua u otros

fluidos. Se suele elaborar con materiales muy

diversos. Cuando el liquido transportado es

petróleo, se utiliza el término oleoducto.

Cuando el fluido transportado es gas, se utiliza

el término gasoducto. También es posible

transportar mediante tuberías materiales que,

si bien no son un fluido, se adecuan a este

sistema: hormigón,cemento, cereales,

documentos encapsulados, etc.

4 TUBERIAS NO METALICAS TENEMOS: Tuberías cerámicas Tuberías de hormigón y de hormigón armado Tuberías de poliéster Tuberías de PVC Tuberías de polietileno (PE) y de polipropileno (PP)

TUBERIAS DE ACERO

Se unen por uniones roscadas, soldadas y con brida. El transporte de gas, petróleo y ácidos requiere de un acero resistente a la corrosión.

7

TUBERIAS DE HORMIGON

Los tubos de hormigón, se

en molde

s

empleando

fabrican

metálicos,

hormigones ricos en

dosificación de cemento.

Los tubos pueden ser de

hormigón simple o de

hormigón armado.

Los tubos pueden ser de

hormigón simple o de

hormigón armado.

8

TUBERIAS DE PVC

Son de poco peso (Peso

específico 1.4 g/cm3).

Son inertes a la corrosión por

aguas y suelos agresivos.

La superficie interior de los

tubos puede considerarse

"hidráulicamente lisa".

Baja probabilidad

de obstrucciones.

No favorecen el desarrollo de

algas ni hongos.

1 ) Condiciones de las tuberías (estado para un mejor transporte de agua y desagüe): Los tubos y otros elementos de la conducción deben estar bien acabados, con espesores uniformes y cuidadosamente trabajados, de manera que las paredes exteriores y especialmente las interiores queden regulares y lisas, con aristas vivas. Las superficies de rodadura, de fricción o contacto, las guías, anillos, ejes, engranajes, etc., de los mecanismos deben estar convenientemente trazados, fabricados e instalados, de forma que aseguren de modo perfecto la posición y estanquidad de los órganos móviles o fijos, y que posean al mismo tiempo un funcionamiento suave, preciso, sensible y sin fallo de los aparatos. Todas las piezas constitutivas de mecanismos (llaves, válvulas, juntas mecánicas, etc.) deberán tener un mismo diámetro nominal y presión normalizada, además de ser rigurosamente intercambiable. Por lo que deberá realizarse en fábrica y empleándose plantillas de precisión y medios adecuados.

11 Procedimiento del diseño de un sistema de tuberías

válvulas,

de diseño

a) Establecimiento

condiciones

incluyendo presión,

temperaturas y

condiciones, tales como la

velocidad del viento,

movimientos sísmicos, choques

de fluido, gradientes térmicos y

número de ciclos de

varias cargas.

El diseño de un sistema de b)

tuberías consiste en el diseño

de sus tuberías, brida,

empaquetaduras,

accesorios, filtros, trampas de

vapor juntas de expansión.

de las c)

otras d)

Determinación del diámetro de

la tubería, el cual depende

fundamentalmente de las

condiciones del proceso, es

decir, del caudal, la velocidad y la

presión del fluido.

Selección de los materiales de la

tubería con base en corrosión,

fragilización y resistencia.

Selección de las clases de

“rating” de bridas yválvulas.

Todos los elementos de la conducción deberán resistir, sin daños a todos los esfuerzos que estén llamados a soportar, no produciendo alteración alguna en las características físicas, químicas bacteriológica y organoléptica de las aguas, aún teniendo en cuenta el tiempo y los tratamientos físico-químicos a que éstas hayan podido ser sometidas. Todos los elementos deberán permitir el correcto acoplamiento del sistema de juntas empleado para que éstas sean estancas; a cuyo fin, los extremos de cualquier elemento estarán perfectamente acabados para que las juntas sean impermeables, sin defectos que repercutan en el ajuste y montaje de las mismas, evitando tener que forzarlas. Las válvulas de compuerta llevarán en el volante u otra parte claramente visible una señal indeleble para poder accionarlas, indicando los sentidos de apertura y cierre. Las válvulas de diámetro nominal igual o superior a 500 milímetros irán provistas además de indicador de recorrido de apertura.

2. Las cargas que inciden en las tuberías: LAS CARGAS MUERTAS: Las propiedades del suelo que interactúan con las tuberías flexibles influyen en su comportamiento. De igual manera, la forma de la cama de apoyo puede reducir las concentraciones de presión de los suelos sobre una tubería rígida. El empleo de materiales adecuados y una buena densidad de éstos alrededor de tubos flexibles, pueden limitar las deflexiones a valores permisibles. En un sistema con tubería rígida la totalidad de la carga proveniente del relleno es resistida por la fortaleza misma de la tubería, puesto que el suelo a los lados del tubo tiende a consolidarse y por lo tanto a deformarse como producto de la carga. Una tubería flexible al ser sometida a cargas, sufre una deformación que provoca el desarrollo de presiones laterales que contribuyen a soportar esas cargas.

El relleno de las zanjas: Se hará oportunamente, exceptuando las zonas de las uniones para revisar cuando se haga la prueba de presión hidrostática. Así mismo, se mantendrá el drenaje adecuado de las zanjas y se evitará la rotura de redes de acueducto y alcantarillado. En las tuberías que requieran protección interior o exterior con pintura, deben corregirse los daños que en ella se ocasionen, de acuerdo con las recomendaciones del fabricante o con las instrucciones del interventor. Si falta una pieza o hay necesidad de reparaciones o sustituciones por causas imputables, el contratista entregará oportunamente a La Entidad una lista de ellas, indicando claramente el tipo de reparación necesaria, o la pieza faltante. Al mover las tuberías y demás accesorios , el Contratista tendrá las debidas precauciones para evitar el maltrato o deterioro de los mismos. Para lo cual dispondrá de personal experimentado y en número suficiente para la movilización, carga y descargue, y demás operaciones con la tubería en la plaza de almacenamiento. El manejo de los tubos se efectuará siempre con equipos de la capacidad adecuada para transportar, subir y bajar los tubos en forma controlada.

Durante todas las operaciones de transporte, los tubos se asegurarán y soportarán adecuadamente; no se permitirá arrastrarlos o rodarlos. Cuando un tubo se vaya a alzar por medio de gatos mecánicos, se colocarán placas protectoras entre el tubo y los gatos. Pueden moverse los tubos en dirección transversal sobre cuadros de madera con aristas redondeadas. El transporte de la tubería y demás elementos, es opcional para La Entidad; de modo que si éstas deciden hacerlo por su cuenta o por medio de terceros, el Contratista no tendrá derecho a reclamar compensación adicional alguna. La tubería se colocará conforme a los detalles indicados en los planos que suministra La Entidad. La instalación se ejecutará cuidadosamente, procurando asegurar bien la tubería, para evitar errores en la colocación. No podrá hacerse ningún cambio de alineamiento o pendiente, sin la autorización expresa y por escrito del Interventor. Reparación de las Tuberías: Cuando sea necesario hacer reparaciones a las tuberías que fueron afectadas durante el transporte y manejo, el Contratista efectuará tales reparaciones, siguiendo las instrucciones del fabricante o sometiendo a la aprobación del Interventor el método que se propone utilizar. Las reparaciones serán efectuadas preferiblemente, en la planta de almacenamiento de la tubería.

TuberiasdePVCHidraulicodeClase:

Clase 7 y 10 siendola 10 la quesoportamayorpresiónportenermás

espesor. Color-Blanco.

Uso-Aguapotable.

Extremos- Campanaconani l o y

espiga. Tipodeani l os - Riebery

Anger.

Instalación- Rápidayaqueseinstalaintroduciendolaespigadeuntubo

dentrodela campanadeotro.

Aditamentosdeinstalación.- Lubricanteparaqueentrecorrectamenteynose

muevanlos

ani l osal instalarlo

Longitud.-6metrospor

tramo. Sistema.-Metrico

Diametros.-De 4 ”hasta 24 ”delinea.

*6)color de tubería : Naranja

*Este color se utilizará para indicar riesgos de máquinas o

instalaciones en general, que aunque no necesiten protección completa, presenten un riesgo, a fin de prevenir cortaduras, desgarramientos, quemaduras y descargas eléctricas.

*Elementos de transmisión mecánica, como ser, engranajes,

poleas, volantes o partes cortantes de maquinas.

*En interiores de tapas protectoras de órganos de máquinas,

siendo la parte exterior del mismo color que la máquina.

*Interior de cajas de instrumentos eléctricos, cajas de llaves,

fusibles, conexiones eléctricas u otras que deban mantenerse cerradas

*por razones de seguridad.
