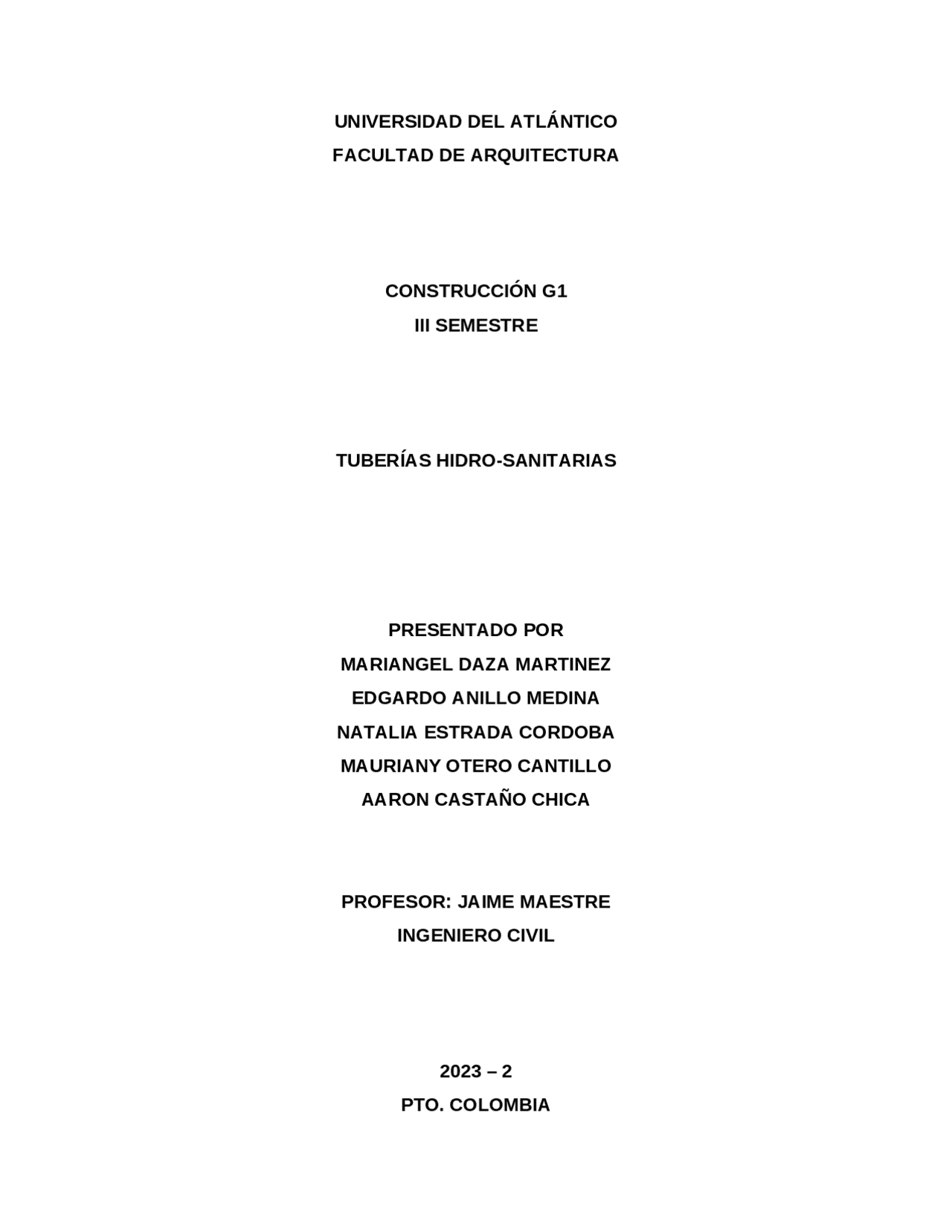

Documento para analizar las tuberias
Tipo: Transcripciones
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Las instalaciones hidrosanitarias se pueden definir como el conjunto de tuberías, conexiones, equipos, conductos y accesorios que forman parte de un sistema de suministro y distribución de agua potable, así como la evacuación de aguas residuales o servidas (jabonosas, grasas, negras y pluviales), desechadas por los muebles sanitarios de un edificio (lavamanos, inodoros, tinas de baño). En términos más técnicos, las instalaciones hidrosanitarias son aquellas compuestas por tres tipos de redes de agua: las redes de agua potable para consumo (fría y caliente), las redes de agua de lluvia (AALL) y las redes de aguas servidas (AASS). Tienen como propósito desalojar de manera segura aguas residuales, de forma que cobran con un conjunto de requisitos preestablecidas por normas y reglamento que variaran según el lugar donde se realice la instalación. La instalación hidráulica interna se considera desde el medidor de agua potable hacia adentro. Por otro lado, la instalación sanitaria interna se considera desde la caja de registro hacia adentro. NORMATIVIDAD NORMA TÉCNICA COLOMBIANA NTC-1500: establece los requisitos mínimos para garantizar el funcionamiento correcto de los sistemas de abastecimiento de agua potable, los cuales deben tenerse en cuenta en: Diseño. Construcción. Modificaciones. Reparaciones. Reubicaciones Adiciones. Usos y mantenimientos de las instalaciones hidráulicas en las edificaciones. La norma NTC-813: acerca de la calidad del agua, entendida como el conjunto de requisitos físicos, químicos, radioactivos y microbiológicos necesarios para el consumo humano. Todos los materiales, aparatos sanitarios o elementos que se utilicen en la construcción de los sistemas, deben cumplir los requisitos mínimos de calidad de las normas nacionales aplicables u otras normas equivalentes. Los sistemas se deben instalar conforme a la norma NTC 1500. Normas del Ministerio de Salud y protección social. Ministerio del Medio Ambiente y Vivienda. Código de construcciones específico para la localidad. Código Sismo Resistente NSR-
En Colombia todas las tuberías, independiente de su finalidad, fabricante o material deben cumplir con 4 requisitos técnicos básicos que son: Tuberías y accesorios de Acueducto: Se debe cumplir con las condiciones mínimas necesarias para garantizar las características fisicoquímicas de agua potable; las cuales pueden ser alteradas por material residual de las tuberías. Rotulado: Debe ubicarse en un lugar visible de la tubería donde se indique información relacionada con el uso, referente técnico, diámetro, presión de trabajo (si aplica) y fecha e identificación del lote de fabricación. Tuberías y accesorios de Alcantarillado: Resistencia química, cuya verificación se realiza mediante diferentes ensayos, propios para cada tipo de tubería con su respectiva norma técnica). Catálogos Técnicos: En ellos se deben incluir las características, propiedades, especificaciones técnicas de la tubería, entre otros. Dependiendo del propósito de uso (sea el trasporte de agua potable, pluvial o aguas negras) podemos encontrar distintos tipos de tuberías hidrosanitaria.
Las tuberías conductoras de líquidos se rigen por una serie de normas de seguridad y prevención que se basa en el uso de un código de colores de tuberías para poder asociarlos e identificarlos. Desde General de Fundición y Accesorios, fabricante de válvulas y accesorios de fundición dúctil para tuberías, te lo explicamos. De esta forma puedes saber qué tipo de líquido o fluido conduce una tubería, la presión y la temperatura. Tubería de color verde Si ves una tubería de color verde medio u oscuro, se está indicando que se trata de un líquido o flujo correspondiente a agua potable, la cual se dirige hacia alguna cisterna o hacia un punto de abastecimiento. Por lo general, son utilizadas con los tanques de agua potable o los lugares públicos en donde se surte este tipo de agua. Tubería de color rojo Se utiliza este color rojo para identificar un flujo de agua que se mantiene con el fin de usarse contra los incendios. De igual forma, puede identificar que se trata de una tubería con un fluido con componentes químicos usados para contener el fuego. Tubería de color gris Por lo general, el color gris es usado para identificar las tuberías que incluyen cableado que conforma las redes telefónicas como forma de protección. El color gris claro denota vacío, el plateado vapores. Tuberías de color negro El color negro alerta a las personas que el fluido que se encuentra dentro son aguas negras. Este tipo de tuberías van dirigidas a desagües de aguas negras o a plantas de tratamiento, y la mayoría no se encuentran a la vista de las personas sino de forma subterránea y expuesta al llegar a su destino.
Tuberías de acero al carbono La tubería en acero al carbón es un conducto, usualmente cilíndrico, que permite transportar fluidos (líquidos y gases), lodos, sustancias particuladas (polvo) y sólidos de bajo peso y volumen. Son duraderas y resistentes a la corrosión, lo que las hace ideales para su uso en sistemas de transporte de líquidos y gases a alta presión y temperatura. Tuberías de acero inoxidable Las tuberías de acero inoxidable son resistentes a la corrosión, lo que las hace ideales para su uso en ambientes corrosivos, como en la industria química y alimentaria. También son fáciles de limpiar y mantener, lo que las hace ideales para aplicaciones en las que se requiere un alto nivel de higiene. Tuberías de cobre Son ideales para su uso en sistemas de agua potable y calefacción. Son duraderas, resistentes a la corrosión y fáciles de trabajar, lo que las hace una opción popular para instalaciones residenciales y comerciales. También son resistentes a la deformación, lo que significa que son menos propensas a romperse o agrietarse. Tuberías de PVC Las tuberías de PVC son ideales para su uso en sistemas de drenaje y ventilación. Son económicas, fáciles de instalar y resistentes a la corrosión. También son resistentes a la mayoría de los productos químicos, lo que las hace ideales para su uso en aplicaciones industriales. Tuberías de PEX Son flexibles y fáciles de instalar, lo que las hace ideales para aplicaciones residenciales y comerciales. Son resistentes a la corrosión y a la deformación, y tienen una larga vida útil. También son resistentes a la mayoría de los productos químicos, lo que las hace ideales para su uso en aplicaciones industriales.
Tuberías de polietileno Las tuberías de polietileno son ideales para su uso en sistemas de distribución de gas natural y agua potable. Son resistentes a la corrosión y a la deformación, lo que las hace una opción duradera y confiable. También son fáciles de instalar y económicas. Tuberías de hierro dúctil Las tuberías de hierro dúctil duraderas y resistentes a la deformación, lo que las hace ideales para su uso en sistemas de transporte de agua y gas a alta presión y temperatura. Son comunes en la industria petrolera y de generación de energía TUBERÍAS DE AGUAS NEGRAS Tubo de hierro dúctil Es un subproducto de la industria de tuberías de hierro fundido. Las mejoras en la metalurgia del hierro fundido en la década de 1940 aumentaron la resistencia de este tipo de tuberías y agregaron ductilidad, la capacidad de deformarse levemente sin agrietarse. Los tubos de hierro dúctil se convirtieron rápidamente en el material estándar para su uso con diferentes fines en los que se requería resistencia a la alta presión (tuberías para agua y gas, entre otros). Tuberías de concreto Existen dos tipos de tuberías de concreto utilizadas comúnmente son la tubería cilíndrica de concreto pretensado (PCCP) y la tubería de concreto reforzado (RCP). Las primeras (de concreto pretensado) se usan para tuberías de fuerza; las de concreto reforzado, principalmente para líneas de gravedad. El concreto pretensado puede ser de cilindro integrado, cuya producción se realiza vaciando concreto en un molde metálico con la forma cilíndrica, o de cilindro revestido, una técnica en la que se refuerza el material seco con una estructura de alambres de acero, lechada de cemento y un recubrimiento de concreto. El método de fabricación de tuberías cilíndricas de hormigón armado es similar al de cilindro empotrado. Sin embargo, una jaula de refuerzo y el cilindro de acero se colocan dentro de un encofrado vertical reutilizable y el hormigón se moldea en vez de usar alambre pretensado. Se puede curar usando agua o vapor.
Tubería de fibra de vidrio Las tuberías de fibra de vidrio, también llamadas tuberías FRP, son estructuras usadas como alternativa a la tubería metálica, son altamente resistentes a la corrosión y gracias a sus materiales pueden ser enterradas o estar expuestas a ambientes salinos o corrosivos. Para su fabricación, son necesarios, frecuentemente, tres elementos básicos: resina de poliéster, la cual es la matriz del material, fibra de vidrio, que actúa como refuerzo, y aditivos que mejoran las propiedades mecánicas.
Las ventajas y desventajas de diferentes materiales utilizados como ductos industriales para el transporte de aguas residuales tienen relación con la resistencia a agentes corrosivos, con la durabilidad del material y con las exigencias y costos de instalación. Material Ventajas Desventajas Hierro dúctil Buena resistencia a la corrosión cuando está recubierto Pesado Alta resistencia Concreto Resistencia a la corrosión Exige una instalación cuidadosa para evitar roturas Disponibilidad generalizada Pesado Alta resistencia Susceptible a reacciones con ácido sulfhídrico (H2S) y otros compuestos cuando el concreto no está recubierto Buena capacidad de soporte de carga Arcilla vitrificada Alta resistencia a ácidos y diferentes compuestos químicos Las juntas son susceptibles a reaccionar con otros químicos Fuerza Fragilidad. Puede romperse si no es instalado cuidadosamente La corta longitud y el número de juntas lo hacen propenso a infiltraciones y costoso de instalar
Tuberías de PVC (Policloruro de Vinilo) Este material es el más utilizado dentro de las tuberías plásticas y las podemos encontrarlo en instalaciones de evacuación de agua. Este plástico es ideal cuando lo utilizamos para sistemas de saneamiento, sin presión en el circuito (aguas fecales, pluviales). Las uniones en este tipo de material se dan principalmente con accesorios de compresión. En comparación con otros materiales plásticos, es el más económico debido a su bajo costo. Contamos con una resistencia a los químicos, evitando la posible corrosión externa e interna en la tubería, esto nos proporcionará bajas pérdidas por fricción. El factor de conductividad térmica es mínimo y no requiere mantenimientos. Se utilizan sobre todo para el transporte de agua a alta presión. Están disponibles en distintos diámetros. Las tuberías de PVC no se emplean si se necesita transportar agua caliente porque el agua puede deformar la tubería e incluso provocar que se derrita del todo. La mayor parte de las tuberías de PVC son de color gris o blanco. Estos son los tipos de tuberías para agua potable que con mayor frecuencia podemos encontrar en las instalaciones de saneamiento. Tuberías de CPVC (Policloruro de Vinilo Clorado) Es un derivado del PVC que tiene una mayor cloración. Su principal cualidad frente al PVC es que es capaz de soportar altas temperaturas pudiendo transportar tanto agua fría como agua caliente. El CPVC ofrece otra gama de usos más amplia incluso que el propio PVC porque su diámetro externo es similar al de las tuberías de cobre.
https://alhersem.com/blog/en-que-consisten-las-instalaciones- hidrosanitarias/ https://www.minvivienda.gov.co/viceministerio-de-agua-y-saneamiento- basico/reglamento-tecnico-sector/reglamento-tecnico-de-tuberias-y-sus- accesorios https://grupohidraulica.com/noticias/2023/03/20/tipos-de-tuberias-y-como- elegirlas/ https://www.corzan.com/blog-sp/tipos-de-tuberias-para-aguas-residuales
