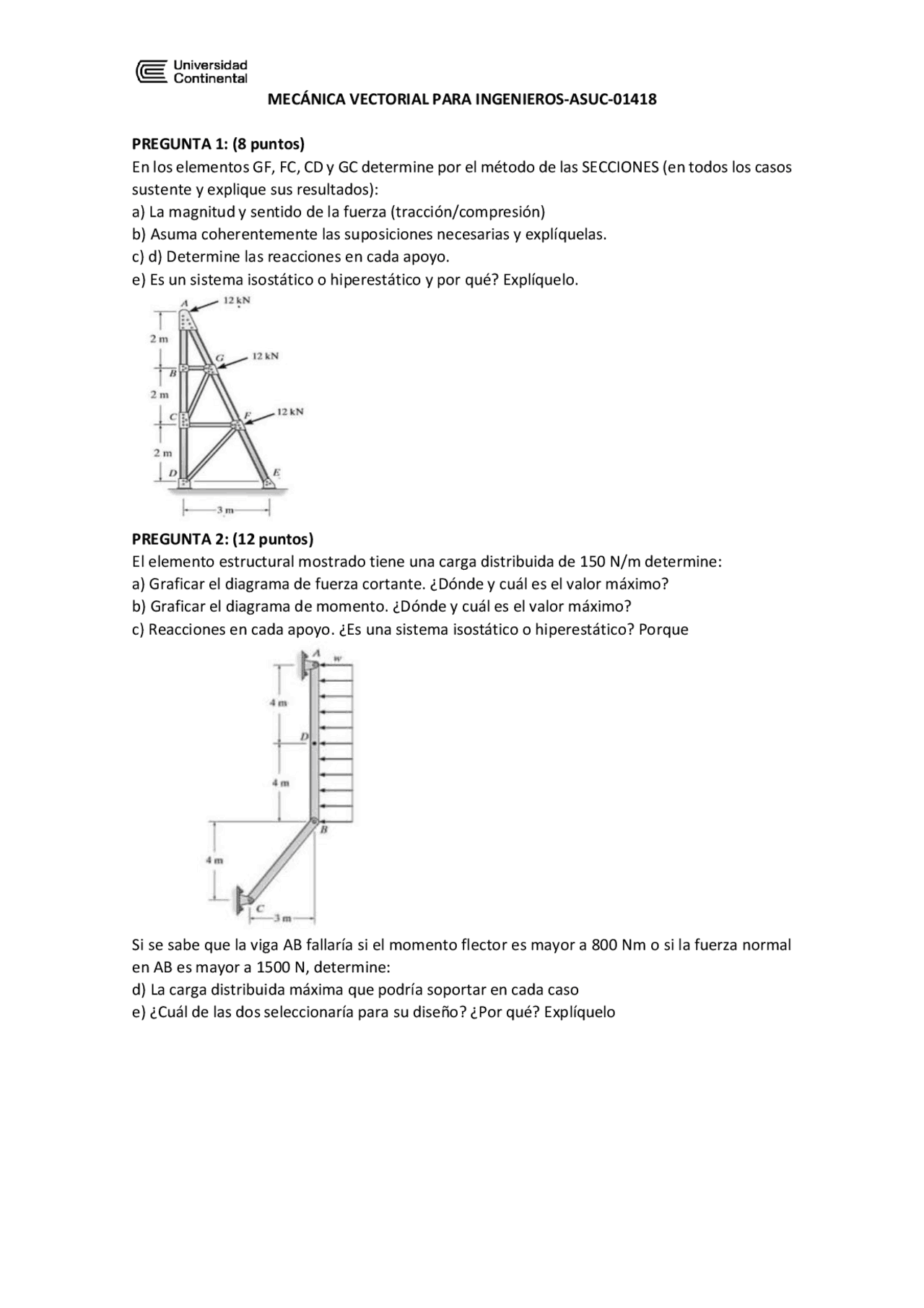

MECÁNICA VECTORIAL PARA INGENIEROS-ASUC-01418
PREGUNTA 1: (8 puntos)
En los elementos GF, FC, CD y GC determine por el método de las SECCIONES (en todos los casos
sustente y explique sus resultados):
a) La magnitud y sentido de la fuerza (tracción/compresión)
b) Asuma coherentemente las suposiciones necesarias y explíquelas.
c) d) Determine las reacciones en cada apoyo.
e) Es un sistema isostático o hiperestático y por qué? Explíquelo.
PREGUNTA 2: (12 puntos)
El elemento estructural mostrado tiene una carga distribuida de 150 N/m determine:
a) Graficar el diagrama de fuerza cortante. ¿Dónde y cuál es el valor máximo?
b) Graficar el diagrama de momento. ¿Dónde y cuál es el valor máximo?
c) Reacciones en cada apoyo. ¿Es una sistema isostático o hiperestático? Porque
Si se sabe que la viga AB fallaría si el momento flector es mayor a 800 Nm o si la fuerza normal
en AB es mayor a 1500 N, determine:
d) La carga distribuida máxima que podría soportar en cada caso
e) ¿Cuál de las dos seleccionaría para su diseño? ¿Por qué? Explíquelo
