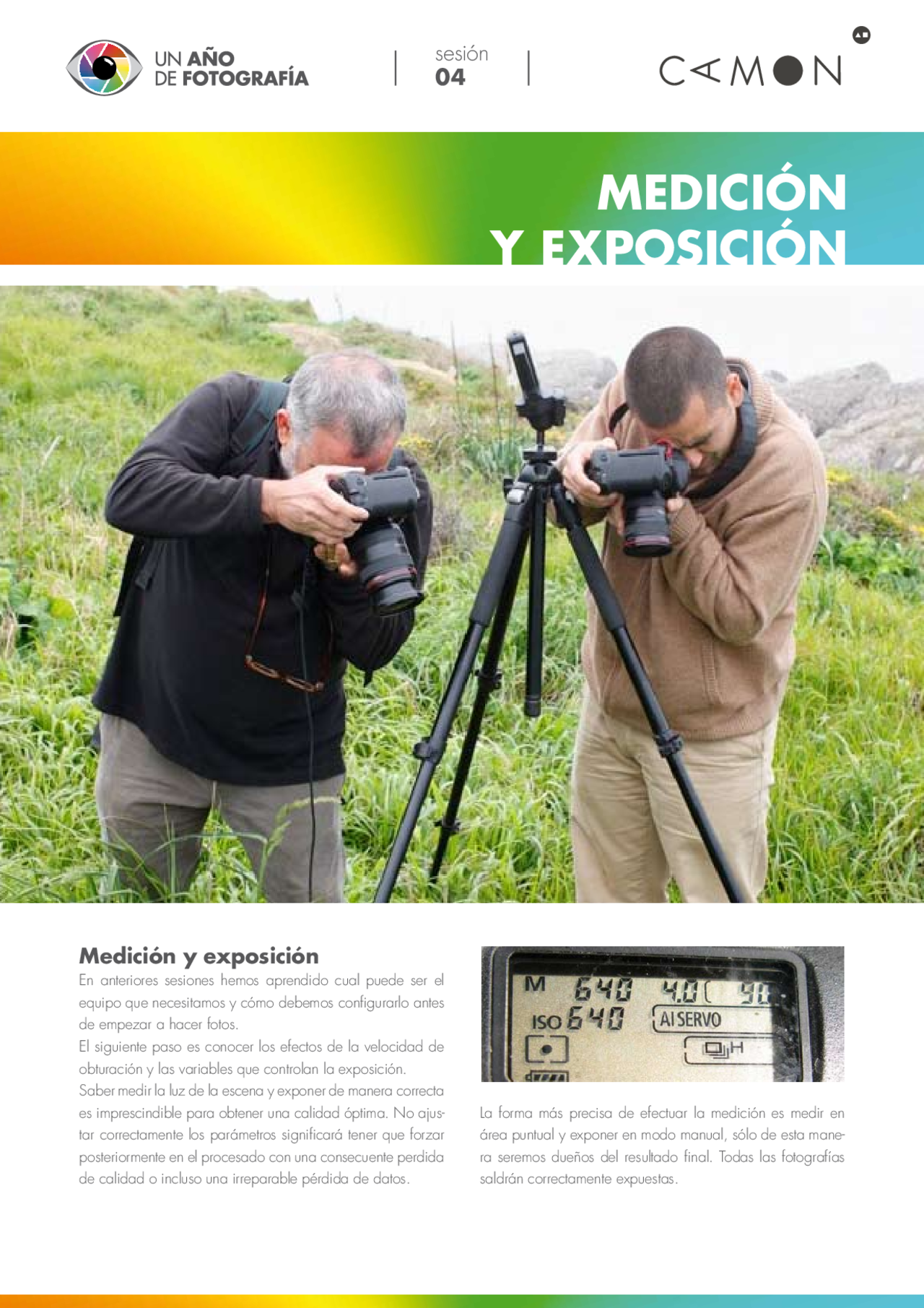

sesión
MEDICIÓN
Y EXPOSICIÓN
Medición y exposición
En anteriores sesiones hemos aprendido cual puede ser el equipo que necesitamos y cómo debemos configurarlo antes de empezar a hacer fotos. El siguiente paso es conocer los efectos de la velocidad de obturación y las variables que controlan la exposición. Saber medir la luz de la escena y exponer de manera correcta es imprescindible para obtener una calidad óptima. No ajus- tar correctamente los parámetros significará tener que forzar posteriormente en el procesado con una consecuente perdida de calidad o incluso una irreparable pérdida de datos.
La forma más precisa de efectuar la medición es medir en área puntual y exponer en modo manual, sólo de esta mane- ra seremos dueños del resultado final. Todas las fotografías saldrán correctamente expuestas.
¿Qué es el EV?
EV significa Exposure Value o valor de exposición. Es una cantidad de luz concreta que puede haber en una escena. Si el valor es EV 0, significa que la cantidad de luz equivale a los valores f/1 y tiempo de exposición de 1 seg. Es decir, un número que puede ser positivo o negativo que expresa los dos valores y los de su reciprocidad. Sube o baja una unidad por cada paso o diafragma, es decir aumenta o disminuye con doble o mitad de cantidad de luz. Se formulan de la siguiente manera:
donde N es la apertura, número f. T es el tiempo de obtura- ción en segundos.
Reciprocidad El ajuste de estos tres factores (ISO, velocidad de obturación y diafragma) puede proporcionar una exposición correcta del material sensible a la luz. Una vez obtenida la relación entre ellos es posible alterar sus valores de forma correlativa sin cambiar la cantidad de luz que llega al plano focal. Es lo que se denomina como Ley de Reciprocidad. Determinar el valor de exposición, a efectos prácticos, sig- nifica que hemos obtenido, para el valor ISO elegido, un valor de diafragma y otro de velocidad adecuados. La Ley de Reciprocidad postula que podemos elegir cualquiera de estos pares de valores y obtener con todos ellos idéntico valor de exposición, la misma cantidad de luz que llega al plano focal. La película, sin embargo, se comportaba de forma no lineal en algunos casos. El Fallo de la Reciprocidad o Efecto Schwarzchild es un com- portamiento no lineal de la película en velocidades de obtu- ración muy lentas o muy rápidas. Es, por tanto, una anomalía entre la relación diafragma/tiempo de exposición a un ISO dado. Al ser un factor propio de la película que utilicemos, cada una tendrá una curva de comportamiento diferente y particular que convendrá conocer para compensar este fallo. En general suele darse en exposiciones por debajo de 1/ seg y por encima de 1/5.000 seg. Tenido muy en cuenta en fotografía nocturna de larga expo- sición con diapositiva, en fotografía digital no se produce al ser una cualidad de la película.
genera imágenes espectaculares y muy atractivas visualmen- te, ya que nos muestran aquello que el ojo no ve, una frac- ción de segundo de un momento irrepetible. Sin embargo aquellas imágenes en las que algunas partes del sujeto que se desplazan más rápido aparecen movidas también resultan atractivas, dinámicas. No hay porqué decantarse ante unas u otras a priori, debemos tratar de conseguir ambas o decidir en función de los condicionantes qué tipo de efecto vamos a buscar. El agua en movimiento de un río o del mar se presta a ejer- citarnos con varias velocidades de obturación que nos pro- porcionarán resultados que acabarán siendo predecibles dependiendo de la velocidad del agua. La espuma del mar empieza trazando signos y líneas en cuanto bajamos de 1/15 de segundo, dependiendo de su dinamismo. Por debajo de los dos segundos las aguas en movimiento se muestran con una textura sedosa. Cuando sobrepasamos los veinte segundos podemos incluso ver los objetos que cubren difuminados, como si los apreciáramos entre la niebla. En el caso de las cascadas seguro que nos viene a la mente el tipo de imagen, con el agua formando una cortina brumo- sa. Muchas de estas imágenes están realizadas en condicio- nes de escasa intensidad de luz, que permiten obtener esas exposiciones tan largas. Por lo general se realizan en días nublados, y también poco antes de que el sol salga o poco
después de que s e haya puesto. Para con- seguir un mayor tiempo de exposición se puede seleccionar el menor valor ISO, cerrar el diafragma e incluso es posible utilizar un filtro de densidad neutra que puede oscurece la escena hasta en diez diafragmas. Por supuesto es imprescindible el uso de trí- pode y cable disparador además de tomar las precauciones necesarias de estabilidad salvo que deseemos obtener un efecto dinámico moviendo la cámara.
Apertura o diafragma
El diafragma es un dispositivo de laminillas en el objetivo que determina un orificio de diámetro variable por el que se controla la cantidad de luz que llega al plano focal, en conjunción con la velocidad de obturación. La elección de un diafragma más abierto o más cerrado de- terminará una menor o mayor profundidad de campo en la imagen. Hay objetivos que permiten regular su apertura ma- nualmente, con un anillo numerado, mientras que otros tienen esta función en la cámara, por lo que carecen de este anillo. El valor de apertura de diafragma se representa con la letra “f” y los valores son dobles de los dos básicos 1 y 1,4. El diafragma se encuentra en relación directa con otros dos factores que afectan al cálculo de una exposición correcta: el valor ISO y la velocidad de obturación. El ajuste de estos tres
factores determinan en conjunto la cantidad de luz necesaria para que la exposición sea adecuada. Con un menor número f, mayor es la apertura del diafrag- ma, es decir que el orificio que determina es de diámetro mayor, lo que se traduce a su vez en el paso de una mayor cantidad de luz a igualdad del resto de factores. Si en estas condiciones obtenemos una medición de sobreexposición, podremos cerrar más el diafragma, ajustar una velocidad de obturación más rápida o un valor ISO más bajo. Sin embar- go, una vez obtengamos un valor de exposición correcto, por ejemplo f/16 y 1/30 seg. será posible elegir otro par recíproco que nos resulte más conveniente, por ejemplo f/8 y 1/125 seg. con la misma cantidad de luz llegando al plano focal. La determinación de uno de estos pares en concreto corresponde a un criterio técnico o bien, más frecuentemente, a uno estético. El salto de un número f al siguiente se denomina paso o EV y dejará pasar la mitad de luz que el anterior.
Medicion y exposición Los fotómetros de luz reflejada, el que llevan incorporado las cámaras réflex hasta la fecha, están calibrados de modo que hacen una lectura de un valor de luminancia para un gris neutro de un 18 % de reflectancia. Se llama reflectancia a la relación de la luminancia de una superficie dada con la de una superficie patrón perfectamente blanca, tal como óxido de magnesio que se ha depositado en forma de humo sobre una superficie pulimentada de plata. Esta calibración provie- ne de los comienzos de la incorporación de los automatismos en la fotografía, cuando se trabajaba con película de blanco y negro. El tono gris neutro, bastante oscuro, permitía expo- ner para obtener detalle en las sombras. En situaciones de alto contraste que excedían los límites del soporte se daba una prioridad a obtener detalle en los tonos oscuros, aunque hubiera sobreexposición en las luces. Aunque esto sucediera se podían restituir en el proceso de obtención de la copia por diferentes métodos, especialmente el tapado mediante
reservas. La premisa era exponer para las sombras y revelar para las luces. Es conveniente saber que para obtener una exposición co- rrecta, siempre se ha interpretado la medición obtenida. Ya sea mediante un fotómetro de mano, con el fotómetro de la cámara y una tarjeta de tono gris neutro, o bien mediante la elección de un tono en la escena, la medición tiene que ser interpretada en función a los tonos presentes. De la misma forma sucedía en blanco y negro, en diapositiva y ahora en digital. Debemos conocer las cualidades del soporte para determinar de qué forma debemos ajustar la exposición. Da igual que sea en modo Program, AV-prioridad al diafrag- ma o AE-prioridad a la velocidad, la cámara trata de expo- ner en función a sus especificaciones: promediar la medición obtenida por sus fotosensores para realizar una exposición basada en el tono gris neutro. En muchas ocasiones la ex- posición automática que hace la cámara no será correcta y obtendremos una imagen incorrectamente expuesta. Una de las premisas de un buen fotógrafo es no ser un esclavo del fotómetro de la cámara y entender el proceso de medición y ajuste de la exposición mediante su interpretación. En las cámaras compactas digitales, en las que el sensor está enviando imagen real a la pantalla, incluso con visualización de histograma, los niveles de exposición ya han sido determi- nados por su sensor y realizaremos imágenes con un conside- rable grado de acierto en cualquier modo automático, dado que muchas de ellas ajustan la medición de histograma. Con este tipo de cámaras solo en contadas ocasiones mejorare- mos el resultado con un ajuste manual.
¿Cómo determinar la exposición?
Cuanto antes nos acostumbremos a trabajar en modo manual, antes comenzaremos a obtener mayor rapidez y precisión. Todas nuestras fotos estarán correctamente expuestas y habre- mos preservado la mayor calidad posible en la captación.
así mantenemos los máximos niveles de información en la captura. En el procesado lo oscureceremos hasta obtener el tono real con la mínima pérdida de calidad. Supongamos que nuestro límite de sobreexposición se encuen- tra en dos diafragmas. Al medir el tono más claro en modo manual vamos girando las ruedas de diafragma y velocidad hasta que obtenemos una información de +2 (sobreexposi- ción de dos diafragmas). Este es nuestro límite de altas luces con detalle, la primera división del histograma donde reside la mitad de los niveles de información. Ya es posible realizar la fotografía con garantías de una correcta exposición.
El soporte digital
Como vimos en los diferentes apartados sobre el sensor, en el capítulo sobre la cámara, un sensor es un dispositivo de captura lineal. La información tonal se va completando en forma de bits desde las dos primeras combinaciones básicas hasta el máximo, donde el píxel se satura y no admite más luz. En fotografía digital, si perdemos detalle en las luces hay un punto en el que no se puede recuperar. Si por el contrario la imagen está subexpuesta, al tratar de aclararla en el proce- sado degradaremos en la imagen y se hará patente su falta de calidad. Por tanto la premisa es exponer para ajustar las
luces y procesamos para las sombras, justo al contrario que en fotografía clásica en blanco y negro. Antes de ver cómo proceder en la práctica conviene entender la relación entre los bits de captura y la información tonal, y cómo se distribuyen en el momento de la obtención de la imagen. Para una cámara digital de gama media que obtenga la ima- gen a 12 bits, cada píxel puede capturar este máximo de 12 bits de información. Un bit solo puede tener uno de estos dos valores: Valor 0 – negro. Valor 1 – blanco. Al haber 12, sus combinaciones son 2 elevado a 12 = 4.096 niveles. Si no ajustamos bien la exposición y queda 1 diafragma sub- expuesta, el píxel captará luz hasta el nivel 11, perderemos la mitad de información del total disponible. Nuestra imagen tendrá un total de 2.048 frente a los 4.096 disponibles. Dos diafragmas de subexposición reducen aún más los niveles, a la mitad del valor anterior, el equivalente a 10 fotones
- 1.024 tonos. Cuando tratemos de aclarar la imagen en el procesado, los escasos niveles de las sombras no lo so- portarán, a causa de la poca información que contienen y mostrarán un notable nivel de ruido. Una cámara cuyos píxeles obtengan información a 8 bits obtendrá imágenes con un máximo de 2 elevado a 8 = 256 niveles, a 14 bits tendrá 2 elevado a 14 = 16.384 niveles. Para 16 bits son 65.536 niveles. De ahí la gran importancia que tiene la cantidad de bits de una captura en la calidad de la imagen resultante y el poder procesar las imágenes al mayor número de bits posible. La distribución de la información en el momento de la captura de cámara es lineal; un nivel se llena para pasar al siguiente y subexponer en un diafragma la toma significa perder la mi- tad de los niveles de información. En una imagen procesada, la información ya se distribuye de forma proporcional; aquí ajustar una subexposición de un diafragma no es perder la mitad de la información, sino una doceava parte, en el caso de una captura a 12 bits.
Sistema de zonas digital Photoshop es el programa de uso más común en fotografía digital. Permite realizar con facilidad mediciones tonales so- bre una imagen. La escala de 256 tonos de gris nos permite valorar la variedad de tonos y su grado de presencia. Es un buen ejercicio para familiarizarnos con los tonos y a la hora de calcular, por ejemplo, el valor de exposición en una es- cena en la que va a cambiar la iluminación o va a entrar un nuevo valor tonal más claro. De utilidad en fotografía de blanco y negro, utilizando el puntero de medición a modo de densitómetro digital, en ge- neral no se aplica en el resto de disciplinas de fotografía de naturaleza. Mediante este sistema resulta muy fácil incluir una tarjeta con uno o varios tonos en una imagen previa a la toma que poste- riormente servirá de referencia de ajuste tonal. Muy utilizada en fotografía industrial, permite ajustar con rapidez los tonos de la fotografía a la realidad.
El histograma El histograma es en esencia un gráfico de representación de los valores tonales de la fotografía. Por tanto es la forma más fiable de comprobar si la exposición ha sido correcta o de- bemos variar sus valores. La visualización en la pantalla de la cámara tiene una nula fiabilidad, ya que depende de los ajus- tes que realicemos y de las condiciones de la luz ambiente. Lo ideal es buscar un histograma cuyos valores comienzan lo más a la derecha posible (los picos dan igual) y sin valores
