DEPARTAMENTO ACADÉMICO DE MATEMÁTICA Y FÍSICA
PRÁCTICAS DE LABORATORIO*
LABORATORIO N° 1
MEDICIONES ANALÓGICAS
OBJETIVO
Familiarizarse con el uso de algunos instrumentos de medida analógica.
Expresar una medida con su respectivo error sistemático.
INTRODUCCIÓN TEÓRICA
Todo instrumento de medida tiene la menor unidad de medida (u), denominada
resolución de instrumento.
Se define el error sistemático de una medida directa con un instrumento analógico
como la mitad de la unidad de medida xs = 0,5 u.
Cuando un valor medido no cae en una graduación establecida, hay que estimar,
pero a la misma precisión que el error sistemático. Es decir si por ejemplo u=1 mm,
entonces xs = 0,5 * 1 mm = 0,5 mm, su precisión es con un decimal, por tanto toda
medida con este instrumento, se expresará con un decimal.
Ejemplo: con una regla milimétrica, se mide la longitud del sólido mostrado,
podemos estimar la medida de dicha longitud a 5,4 mm, pero sería incorrecto decir
5,43 mm

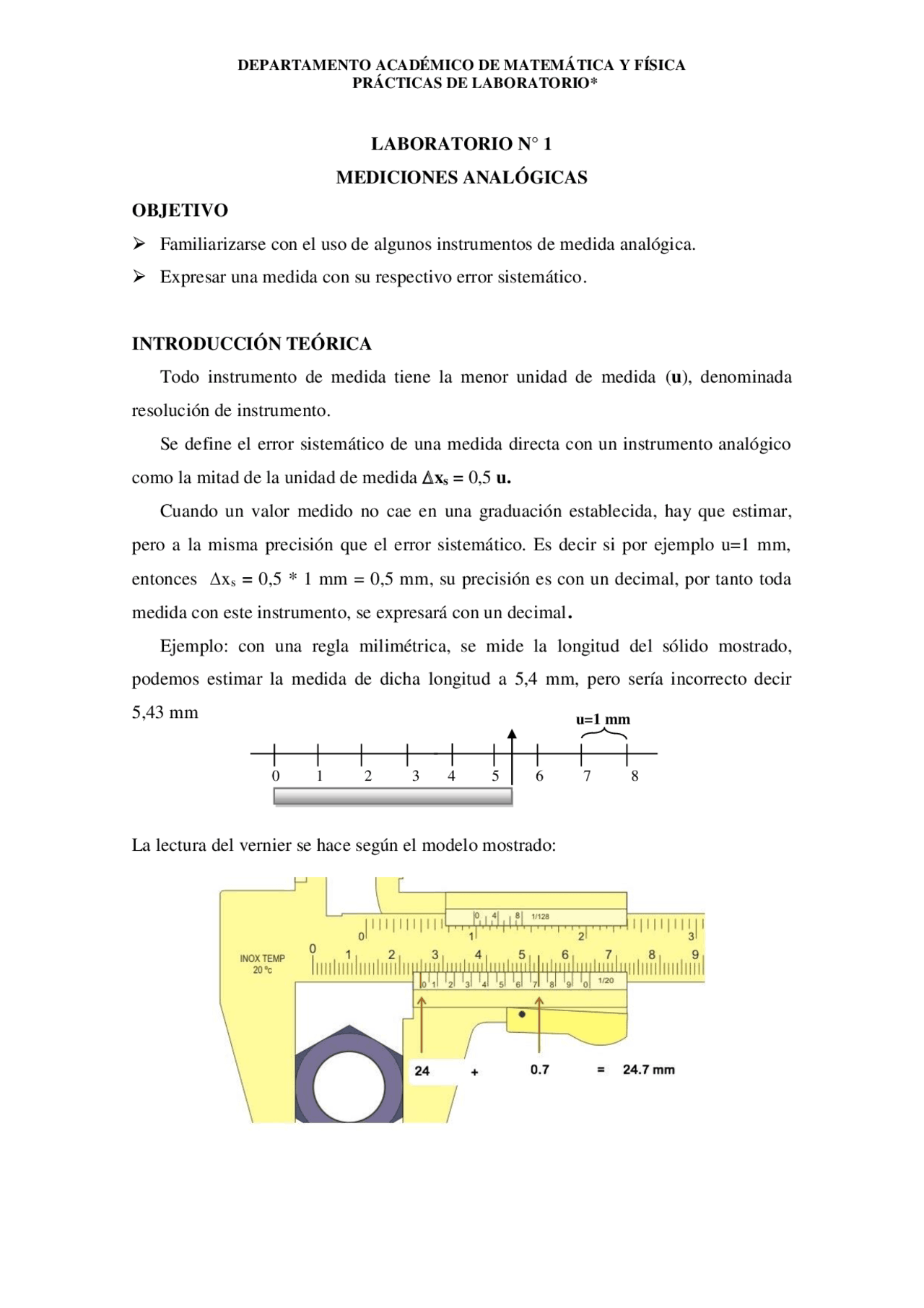

La lectura del vernier se hace según el modelo mostrado:
0 1 2 3
u=1 mm
4 5 6 7 8
