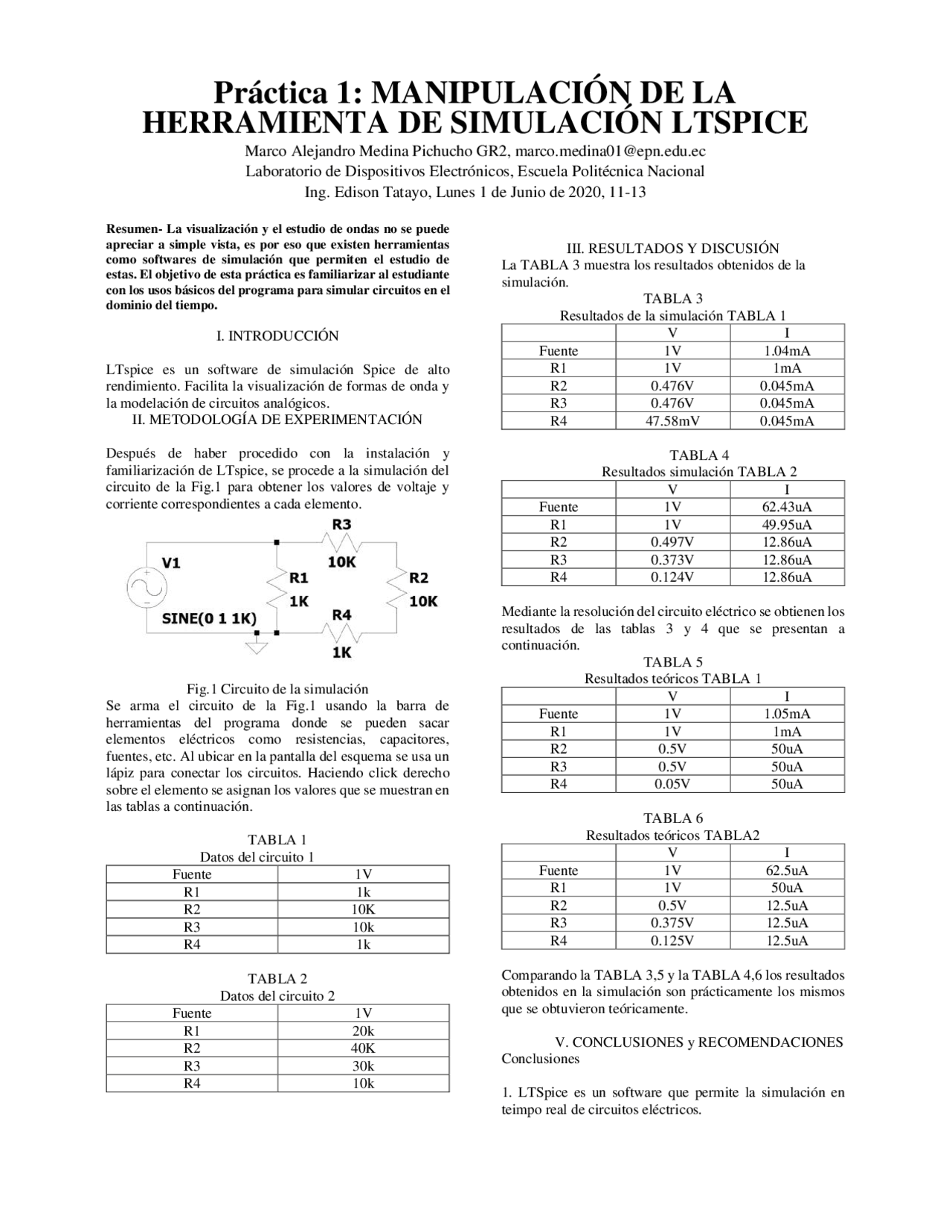

Práctica 1: MANIPULACIÓN DE LA
HERRAMIENTA DE SIMULACIÓN LTSPICE
Marco Alejandro Medina Pichucho GR2, [email protected]
Laboratorio de Dispositivos Electrónicos, Escuela Politécnica Nacional
Ing. Edison Tatayo, Lunes 1 de Junio de 2020, 11-13
Resumen- La visualización y el estudio de ondas no se puede
apreciar a simple vista, es por eso que existen herramientas
como softwares de simulación que permiten el estudio de
estas. El objetivo de esta práctica es familiarizar al estudiante
con los usos básicos del programa para simular circuitos en el
dominio del tiempo.
I. INTRODUCCIÓN
LTspice es un software de simulación Spice de alto
rendimiento. Facilita la visualización de formas de onda y
la modelación de circuitos analógicos.
II. METODOLOGÍA DE EXPERIMENTACIÓN
Después de haber procedido con la instalación y
familiarización de LTspice, se procede a la simulación del
circuito de la Fig.1 para obtener los valores de voltaje y
corriente correspondientes a cada elemento.
Fig.1 Circuito de la simulación
Se arma el circuito de la Fig.1 usando la barra de
herramientas del programa donde se pueden sacar
elementos eléctricos como resistencias, capacitores,
fuentes, etc. Al ubicar en la pantalla del esquema se usa un
lápiz para conectar los circuitos. Haciendo click derecho
sobre el elemento se asignan los valores que se muestran en
las tablas a continuación.
TABLA 1
Datos del circuito 1
Fuente
1V
R1
1k
R2
10K
R3
10k
R4
1k
TABLA 2
Datos del circuito 2
Fuente
1V
R1
20k
R2
40K
R3
30k
R4
10k
III. RESULTADOS Y DISCUSIÓN
La TABLA 3 muestra los resultados obtenidos de la
simulación. TABLA 3
Resultados de la simulación TABLA 1
V
I
Fuente
1V
1.04mA
R1
1V
1mA
R2
0.476V
0.045mA
R3
0.476V
0.045mA
R4
47.58mV
0.045mA
TABLA 4
Resultados simulación TABLA 2
V
I
Fuente
1V
62.43uA
R1
1V
49.95uA
R2
0.497V
12.86uA
R3
0.373V
12.86uA
R4
0.124V
12.86uA
Mediante la resolución del circuito eléctrico se obtienen los
resultados de las tablas 3 y 4 que se presentan a
continuación. TABLA 5
Resultados teóricos TABLA 1
V
I
Fuente
1V
1.05mA
R1
1V
1mA
R2
0.5V
50uA
R3
0.5V
50uA
R4
0.05V
50uA
TABLA 6
Resultados teóricos TABLA2
V
I
Fuente
1V
62.5uA
R1
1V
50uA
R2
0.5V
12.5uA
R3
0.375V
12.5uA
R4
0.125V
12.5uA
Comparando la TABLA 3,5 y la TABLA 4,6 los resultados
obtenidos en la simulación son prácticamente los mismos
que se obtuvieron teóricamente.
V. CONCLUSIONES y RECOMENDACIONES
Conclusiones
1. LTSpice es un software que permite la simulación en
teimpo real de circuitos eléctricos.
