Simulación de circuitos con LTspice , cómo descargarco y la creación de un circuito y su simulación
Tipo: Apuntes
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

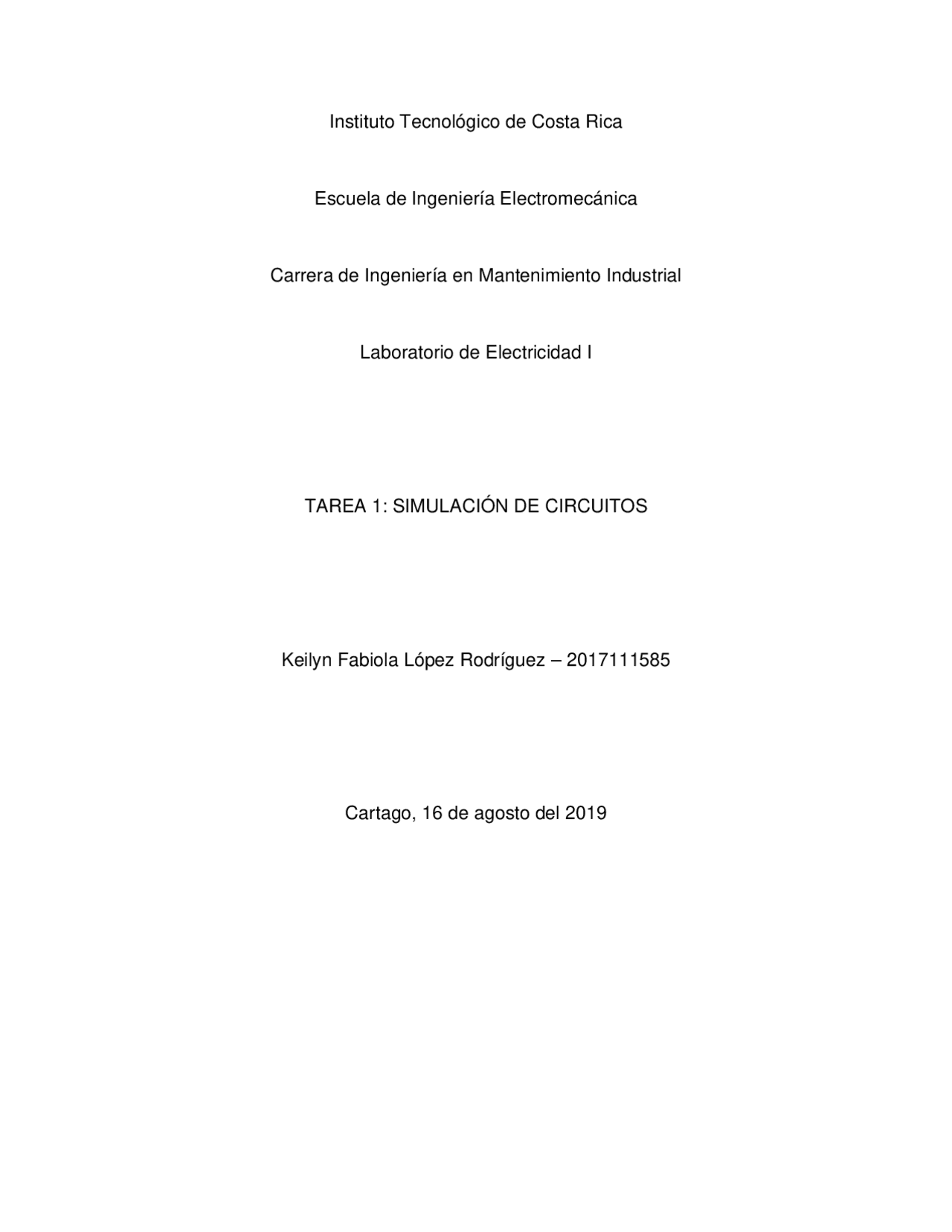

Instituto Tecnológico de Costa Rica Escuela de Ingeniería Electromecánica Carrera de Ingeniería en Mantenimiento Industrial Laboratorio de Electricidad I TAREA 1: SIMULACIÓN DE CIRCUITOS Keilyn Fabiola López Rodríguez – 2017111585 Cartago, 16 de agosto del 201 9
a) El programa de simulación de circuitos LTspice, el programa se puede conseguir gratis en la página de Analog Devices, que es la compañía que lo produce. El programa se puede conseguir gratis en la web y opera en los Windows XP, 7, 8 y 10, así como en Mac OS X 10.7+ y es ejecutable en 32 o 64 bits. Muchos archivos de este programa se almacenan como un archivo de texto ASCII y se pueden ver o editar con cualquier programa editor de texto ASCII. b) Para crear un circuito es necesario abrir un nuevo esquemático, que se encuentra en la pestaña “file”. Luego en la barra de herramientas se pueden colocar los componentes deseados, incluyendo la tierra. Para añadir un componente que no se encuentre en la barra de herramientas se va a “edit” y se selecciona “component”. Para poner los valores de cada componente se hace click derecho sobre el componente o valor. Luego de colocar todos los componentes se unen dando mediante “wire”. Para salir de esta herramienta se presiona ESC. Una vez el circuito armado se puede simular. Hay diferentes simulaciones que se pueden realizar: transitorio, AC, DC sweep, DC transfer, Noise, DC op pnt. Cada una tiene parámetros y opciones para configurar. Se hace click en “simulate” y luego en “edit simulation Cmd”. La simulación se ejecuta con el comando “Run”. c) Circuito simulado:
Potencia en la fuente de voltaje:
