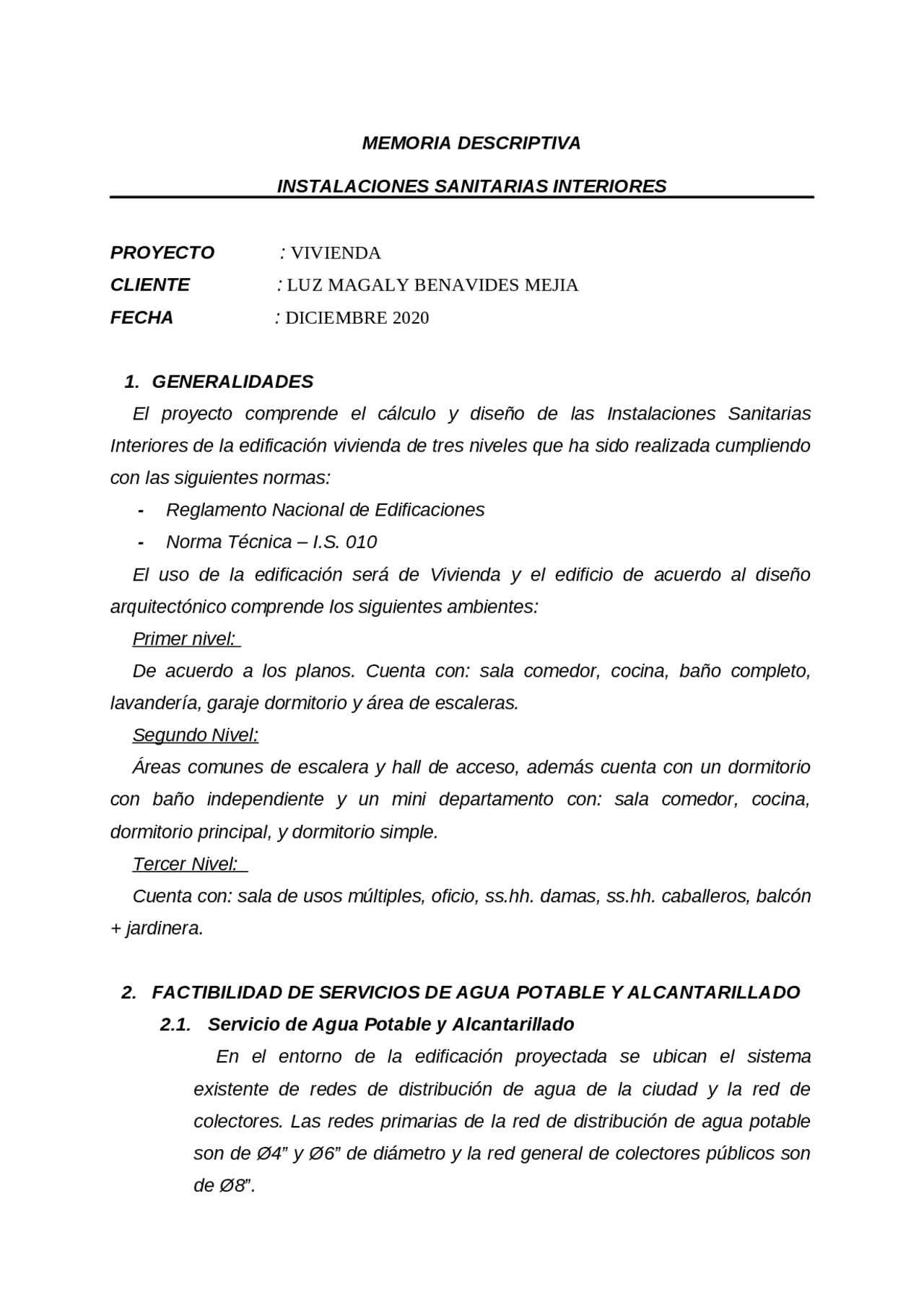

MEMORIA DESCRIPTIVA
INSTALACIONES SANITARIAS INTERIORES
PROYECTO : VIVIENDA
CLIENTE : LUZ MAGALY BENAVIDES MEJIA
FECHA : DICIEMBRE 2020
1. GENERALIDADES
El proyecto comprende el cálculo y diseño de las Instalaciones Sanitarias Interiores de la edificación vivienda de tres niveles que ha sido realizada cumpliendo con las siguientes normas:
- Reglamento Nacional de Edificaciones - Norma Técnica – I.S. 010 El uso de la edificación será de Vivienda y el edificio de acuerdo al diseño arquitectónico comprende los siguientes ambientes: Primer nivel: De acuerdo a los planos. Cuenta con: sala comedor, cocina, baño completo, lavandería, garaje dormitorio y área de escaleras. Segundo Nivel: Áreas comunes de escalera y hall de acceso, además cuenta con un dormitorio con baño independiente y un mini departamento con: sala comedor, cocina, dormitorio principal, y dormitorio simple. Tercer Nivel: Cuenta con: sala de usos múltiples, oficio, ss.hh. damas, ss.hh. caballeros, balcón
- jardinera. 2. FACTIBILIDAD DE SERVICIOS DE AGUA POTABLE Y ALCANTARILLADO 2.1. Servicio de Agua Potable y Alcantarillado En el entorno de la edificación proyectada se ubican el sistema existente de redes de distribución de agua de la ciudad y la red de colectores. Las redes primarias de la red de distribución de agua potable son de Ø4” y Ø6” de diámetro y la red general de colectores públicos son de Ø8”.
2.2. Conexión Domiciliaria de Agua La conexión domiciliaria para el abastecimiento de agua de la edificación será mediante una tubería de alimentación de Ø1”, la misma que alimentará a la cisterna que se ha proyectado. 2.3. Evacuación de Aguas Residuales La factibilidad para la evacuación de las aguas residuales de la edificación será mediante una conexión domiciliaria hacia el colector público existente de Ø8”.
3. UBICACIÓN El proyecto se encuentra en la urbanización Menorca en la provincia de Chiclayo 4. CONSUMO PROBABLE DE AGUA En concordancia con el Reglamento Nacional de Edificaciones – Norma Técnica I.S.010 para edificaciones se tiene el siguiente consumo: Consumo Promedio Diario Se tiene según reglamento: 1er nivel= 500 lts 2do nivel= 1200
El cálculo Hidráulico para el diseño de las tuberías de distribución se realizará mediante el método de Hunter. Total Unidades Hunter (UH): 36.5UH PRIMER NIVEL APARATO SANITARIO UNID FACTO R TOTAL Lavatorio 1 1 1 Inodoro 1 1.5 1. Urinario 1 3 3 Ducha 1 2 2 Lavadero 2 3 6 SEGUNDO NIVEL Lavatorio 2 1 2 Ducha 2 2 4 Inodoro 2 1.5 3 Lavadero 1 3 3 TERCER NIVEL Inodoro 2 1.5 3 Lavatorio 2 1 2 Lavandero 2 3 6
Por lo tanto, el equivalente como gasto probable para la aplicación del método Hunter en la Máxima Demanda Simultánea es: Qmds = .865 lps
7. EQUIPO DE BOMBEO El equipo de bombeo a instalarse serán dos unidades, las cuales operarán en alternancia y serán del tipo centrífugo, con la suficiente potencia para elevar el Caudal de la Máxima Demanda Simultánea. 7.1. Potencia del Equipo de Bombeo Potencia de la Bomba = (Qb x ADT) / 75 x e Donde: Qb : Caudal de bombeo. ADT : Altura dinámica total en metros e : Eficiencia de la bomba de 70%
7.2. Cálculo Diámetro Línea de Impulsión La velocidad del agua en la tubería de impulsión deberá cumplir la siguiente condición: V < 3.00 m/seg Para un diámetro de Ø1” la velocidad obtenida será: V = 2.46 m/seg Resultado Satisfactorio Ø T. Imp. : 1 En consecuencia con el diseño planteado, para el caudal de bombeo la tubería de impulsión proyectada será de diámetro 1. Verificamos el cálculo del diámetro de la tubería usando la Fórmula de Bresse: Donde. D: Diâmetro interior aproximado= 0.03702m N: Número de horas de bombeo = 2 Qb: Caudal de bombeo = 0.00281 m3/s D = 0.03702 m D = 1. Pulgadas Se asume 1
8. ALIMENTADORES Y RED DE DISTRIBUCIÓN Las tuberías de distribución de agua fría en toda la edificación se han dimensionado con el método de gastos probables. El sistema de redes interiores de distribución de agua fría comprende la instalación de tuberías de diámetros ø 2”, ø1½, ø1”, Ø ¾”, y ½”, de material de PVC SAP y sus respectivos accesorios.
9. SISTEMA DE VENTILACIÓN
Se han provisto de puntos de ventilación a los diversos aparatos sanitarios mediante tuberías de PVC de Ø2” y Ø3” de diámetro y terminarán a 0. m.s.n.t.t. de la planta azotea acabando en sombrero de ventilación, distribuidos de manera que impidan la formación de vacíos o alzas de presión, que pudieran hacer descargar los sellos hidráulicos y evitar la presencia de malos olores en los ambientes de la edificación. Los montantes se prolongarán hasta 0.30 m.s.n.t.t con el mismo diámetro para funcionar como tuberías de ventilación primaria. Las tuberías de ventilación serán de material PVC tipo SAL
10. DESAGÜE PLUVIAL Se prevé la evacuación de las aguas pluviales por medio de un sistema independiente de tuberías, que evacuarán las aguas pluviales en las áreas expuestas como el caso de plantas de azotea, techos y áreas expuestas en concordancia con el Reglamento Nacional de Edificaciones. En los techos los desagües pluviales son recolectados mediante sumideros que conducen el agua mediante tuberías de Ø3” de diámetro con una pendiente de 1.5% y son interceptados por montantes que conducen el desagüe pluvial fuera de la edificación. La evacuación del sistema de desagüe pluvial será evacuada a la vía pública, al nivel de pista terminada. Los diámetros de las montantes y los ramales de los colectores para las aguas de lluvia estarán en función del área servida y de la intensidad de la lluvia.
