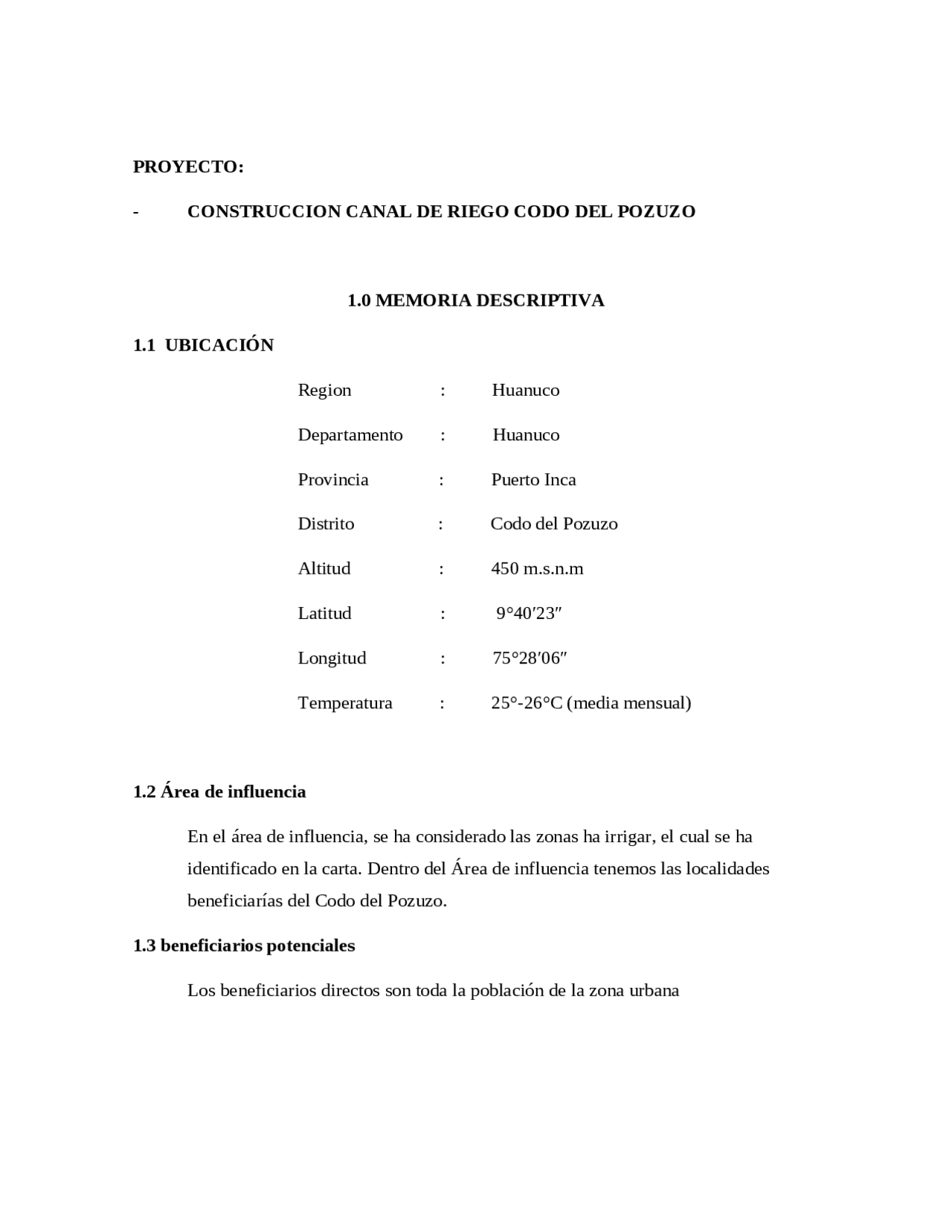

PROYECTO:
- CONSTRUCCION CANAL DE RIEGO CODO DEL POZUZO
1.0 MEMORIA DESCRIPTIVA
1.1 UBICACIÓN
Region : Huanuco Departamento : Huanuco Provincia : Puerto Inca Distrito : Codo del Pozuzo Altitud : 450 m.s.n.m Latitud : 9°40′23″ Longitud : 75°28′06″ Temperatura : 25°-26°C (media mensual) 1.2 Área de influencia En el área de influencia, se ha considerado las zonas ha irrigar, el cual se ha identificado en la carta. Dentro del Área de influencia tenemos las localidades beneficiarías del Codo del Pozuzo. 1.3 beneficiarios potenciales Los beneficiarios directos son toda la población de la zona urbana
- La actividad ganadera, es la más importante en el distrito, desde que se asentaron en esta zona, los primeros pobladores, quienes desde antes tenían ya una vocación ganadera, esta situación se vio favorecida dado que el distrito de Codo del Pozuzo, presenta muy buenas condiciones de clima y topografía para el desarrollo de la actividad ganadera; actualmente, esta se caracteriza por ser de tipo extensivo y dirigida principalmente al mercado de carne, situación que ha sido condicionada históricamente por la desconexión vial con los principales mercados.
- En este contexto, el Proyecto Construcción Canal de Irrigación Codo del Pozuzo, lograría mejorar las condiciones de vida de aproximadamente 500 familias de la comunidad y un desarrollo sostenido de la zona. Esta población, que busca alternativas para incrementar la producción y productividad agropecuaria y por consecuencia mejores niveles de vida.
- Para tal efecto, el PESCS ha dispuesto la formulación del proyecto respectivo, el mismo que cuenta con un expediente técnico elaborado en Febreo del 2020 que incluye: Memoria Descriptiva, Especificaciones Técnicas, Cuadro de Metrados, Cuadro de Movimiento de Tierras de Plataforma y Caja Canal, Hoja de Cálculo, Presupuesto, Análisis de Gastos Generales, Cronograma de Avance de Obra, Fórmula Polinómica, Cronograma de Desembolsos y Planos correspondientes.
- El planteamiento hidráulico contempla la construcción del sistema de captación, conducción, con sus respectivas obras de arte, como una posibilidad viable técnica y económicamente, por no disponer de otras fuentes hídricas alternas para el riego; el mismo que contempla la captación del río El Codo del Pozuzo, mediante la construcción de una bocatoma en su margen derecha, para captar 300 litros/segundo; en el sistema de conducción se evaluarán dos alternativas, una el transporte mediante tubería PVC por gravedad y otra a través de un canal revestido de concreto en un tramo total de 6.550 Km. de longitud, que incluye sus respectivas obras de arte, para satisfacer los requerimientos hídricos de 600 hectáreas de terreno ubicadas en la zona alta y baja de El Codo Del Pozuzo. 1.6 SITUACION ACTUAL
En la actualidad los 3328 km² solo producen en una sola campaña, con bajos rendimientos debido a la falta de aprovechamiento del recurso agua por falta de de inexistencia de infraestructura de riego. Insuficiente infraestructura de riego que limita irrigar mayor cantidad de áreas de cultivo en época de sequia. La falta de extencion comercial por falta de excedente productor. Incrementar sus ingresos ampliando sus áreas de cultivo dando a conocer sus productos. La actividad ganadera, es la más importante en el distrito, desde que se asentaron en esta zona, los primeros pobladores, pero hay otros cultivos transitorios como arroz, cebada, trigo, maíz, papa blanca, olluco, yuca, zapallo, arverja,etc , que pueden ser cultivos de todo el año con una adecuada infraestructura de irrigación. Esta es una iniciativa de estudiantes de la carrera de Ingenieria Civil de la UCV donde se quiere dejar a ver la importancia de construcción del canal El Codo Del Pozuzo para la mejora de la agricultura en el distrito. El canal de riego El Codo Del Pozuzo en el distrito del mismo nombre, a través del cual se llegara a dotar de recurso hidrico aproximadamente a 600 has. El acceso a lugar mencionado se hace a través de la carretera Huanuco - Puerto Inca – El codo del Pozuzo. 1.7 OBJETIVOS: El objetivo central del presente proyecto es mejorar el aprovechamiento y eficiencia del recurso hídrico, garantizando la disponibilidad de este recurso de vital importancia con fines de producción agrícola; con ello se conseguirá recuperar tierras no cultivadas de la zona, lo cual mejorará nivel de vida del poblador campesino de las comunidades beneficiarias con dicho proyecto.
- Entre los objetivos principales tenemos::
- Garantizar una mayor y permanente oferta del líquido elemento.
Captación:
- Bocatoma Tipo Alpina 01 Unid.
- Barraje 15.00 ml.
- Muros de Encauzamiento 49.30 ml.
- Enrocado 30.80 ml
- Antecanal 93.00 ml.
- Canal Desripiador 55.00 ml.
- Vertedero Lateral de Demasías 01 Unid.
- Desarenador 01 Unid.
- Poza de Captación 01 Unid.
- Canal de Purga 05.00 ml. Sistema de Conducción
- Canal Entubado:
- Ø 14” 360.00 ml.
- Ø 16” 1977.50 ml.
- Ø 18” 2940.00 ml.
- Cajas de Inspección 11.00 Unid.
- Tomas Laterales 11.00 Unid.
- Anclajes ( Dados ) de Concreto 32.00 Unid.
- Canoas 24.00 Unid.
- Alcantarillas 08.00 Unid. 1.10 PLAZO DE EJECUCION El plazo de ejecución se ha estimado en 240 días calendarios 1.11 PRESUPUESTO El presupuesto que se muestra esta referido al Valor referencia VR
El Presupuesto Total asciende a la suma de S/. 1,291,175.69 (Un Millón doscientos noventiun mil ciento setenticinco y 69/100 nuevos soles) al 25 de Agosto del 2005, monto que incluye los impuestos de ley. El presupuesto que se muestra esta referido al Valor referencia VR TOTAL MATERIALES S/. 701522. TOTAL MANO DE OBRA S/. 159290. TOTAL EQUIPOS Y HERRAMIENTAS MANUALES S/. 43371. GASTOS GENERALES (10%) S/. 90,418. UTILIDAD (10%) S/. 90,418. SUB TOTAL S/. 1,085,021. I.G.V. (19%) 206,154. TOTAL PRESUPUESTO S/. 1,291,175. El Presupuesto Total asciende a la suma de S/. 1,136,133.02 (Un Millón ciento trentiseis mil ciento trentitres y 02/100 nuevos soles) al 25 de Agosto del 2005, monto que incluye los impuestos de ley. TOTAL MATERIALES S/. 701,522. TOTAL MANO DE OBRA S/. 159,290. TOTAL EQUIPOS Y HERRAMIENTAS MANUALES S/. 43,371. GASTOS GENERALES (10%) S/. 90,418. I.G.V. (19%) 141,529. TOTAL PRESUPUESTO S/. 1,136,133.
La comunidad de San José de Sucre se ubica en el flanco derecho del Río Pampas. Colca, distrito en el que se ubica dicha comunidad, se encuentra en la Región Sierra comprendida por la Cordillera de los Andes, con topografía agreste y planicies accidentadas, ubicada a una altitud promedio de 2770 m.s.n.m. 2.2 ASPECTOS AMBIENTALES Las características de su ubicación geográfica, las condiciones climáticas de relieve y factores geológicos, determinan que San José de Sucre tenga un espacio adecuado para labores de la agricultura intensiva y también la ganadería. Por otro lado el crecimiento demográfico y el desarrollo de determinadas actividades económicas esta generando alteraciones en el medio ambiente.. Es por ello de vital importancia delimitar las zonas para un desarrollo ordenado de la población en armonía con el medio ambiente. 2.3 TOPOGRAFIA Y GEOLOGIA La topografía del terreno es variada, con suelos de pendientes fuertes, de praderas y bosques naturales; los suelos con potencial agrícola, de pendiente suave, de buena profundidad, aptos para la producción de los cultivos, con buena fertilidad. La zona de franja de Canal se caracteriza por mostrar una litología correspondiente a suelo gravo-areno limoso coluvial, de mediana a baja plasticidad, semipermeable a permeable, en estado de consistencia relativa firme, estado no plástico, estado de compresibilidad bajo. Se considera a esta formación de buenas condiciones físicas para el soporte de las obras a construirse. La población del Distrito de Colca ha sufrido durante las 2 últimas décadas una migración debido a la violencia social, carencia de oportunidades en la zona, desatención del estado, etc. Esta realidad tiende a disminuir en estos últimos años por la desaparición del fenómeno terrorista y la creciente atención del Estado. 2.4 RECURSOS HÍDRICOS La fuente de agua a captar es el Río Huillcamayo, cuyos afluentes son el Río Cachimayo, Quebrada Ccarccamayo y Orccomayo. El caudal del Río Huillcamayo,
en el punto de la captación ha sido medido en el mes de Setiembre arrojando 1. m3/s. Con el proyecto se propone utilizar este potencial hídrico y así incorporar a la producción, las tierras con potencial agrícola de la comunidad (300 has.) en los meses de estiaje. Por otro lado se realizó cálculos hidrológicos para el río Huillcamayo de la cual se tiene las siguientes características: 2.5 CLIMATOLOGIA La zona se caracteriza por presentar un clima templado a cálido, con una temperatura media mensual entre 14° y 15 ° C y dos estaciones del año bien definidas: Estación de Lluvia (Noviembre-Marzo), donde se instalan y desarrollan los cultivos de pan llevar. Estación de Secano (Abril – Octubre), caracterizada por la ausencia de lluvias, realizándose la cosecha de los productos en abril y mayo e inicio de siembra en setiembre y octubre. La vegetación más predominante está constituida por el molle, la tuna, cabuya y retama, tuna, sancay, huarango; en las partes más altas encontramos el aliso (lambras), cachas, mutuy, chillca, chamana, pauca, pati, pichus, ichu y otros. 2.6 ECOLOGIA 2.6.1 Flora Presenta una flora natural muy variada; pues se cuenta con vegetación típica que corresponde a tres pisos altitudinales como son: Quechua, Suni y Puna. En cuanto a la flora doméstica, predomina el cultivo de tubérculos (papa, olluco, mashua, oca), cereales (maíz, trigo, cebada) y leguminosas (haba, arvejas). 2.6.2 Fauna La fauna natural es variada y abundante de acuerdo a los pisos ecológicos, entre las que se aprecian variedad de aves entre los que se pueden considerar los de rapiña (gavilanes; aguiluchos, cernícalos)
La actividad pecuaria en la zona es del tipo de extensiva y consiste en la crianza de ganado vacuno, porcino, ovino y caballar en mediana escala. La explotación ganadera es a base de pastos naturales y a campo abierto, sin control alguno originando el sobre pastoreo y con ello generando la erosión del suelo. El consumo de carnes está por muy debajo de la dieta normal por lo que se puede observar un alto grado de desnutrición. Se muestra a continuación un resumen de la producción pecuaria de la zona. GANADERIA CABEZAS Vacuno 200 Ovino 400 Porcino 100 Caballos 80 2.9 INFRAESTRUCTURA Y SERVICIOS 2.9.1 Infraestructura de Transportes Vías de Acceso La principal vía de acceso a la zona del proyecto desde la ciudad de Ayacucho es como sigue: TRAMO TIPO DIST. TIEMPO Ayacucho- San José de Sucre Carretera afirmada 135 Km 3horas San José de Sucre –Obra Carreter Afirmada 40 Km 1 hora DIAGRAMA VIAL DE LA ZONA DEL PROYECTO 2.9.2 Infraestructura de servicios
Vivienda Las viviendas de este Distrito son en su mayoría de adobe y en algunos casos de material noble, son muy pocos los de piedra y barro, con coberturas de calamina y teja, lo que nos presenta una población de escasos recursos económicos. Educación No existen centros educativos en la zona Salud No cuenta con un puesto de salud. Los pacientes de mayor riesgo tienen que recurrir a la posta de Cangallo. Electrificación Actualmente, se tiene un sistema de electrificación. Comunicaciones En lo que respecta a las comunicaciones, se cuenta con servicio telefónico, además de radio-comunicación. Otros Servicios Públicos Local Municipal. 3.0 ASPECTOS SOCIALES La población afectada directamente lo constituyen los productores agrícolas de la localidad de Codo del Pozuzo, para determinar la población y zona afectada se ha considerado tomar como radio de influencia, lo siguiente el eje del trazo de los canales existentes que van ha ser beneficiados con la construcción del Canal de Irrigación. La población según el censo de 1993 fue de 128 habitantes. En la actualidad por informaciones de las autoridades locales y del ministerio de salud, se tiene una población involucrada de aprox. 100 familias que están dedicadas a la agricultura. La zona abarca las comunidades de San José de Sucre, Ayaurcco y Quilla cuyas tierras tienen baja productividad y comprende una zona de 300 has de cultivo.
- Obreros 10.22 %
- Comerciantes al por menor 0.73 %
- Vendedores ambulantes 2.92 %
- Trabajadores no calificados 46.72 %
- Otros 10.95 % Lo que últimamente se ha difundido a nivel regional son las riquezas arqueológicas con lo que cuenta dicho Distrito y se esta promoviendo la actividad turística dentro de toda esta área. 3.3 POBLACION: Actualmente se tiene: AÑO POBLACION URBANA 2003 350 3.3.1 Demografía del Proyecto. La distribución poblacional en el área del proyecto, muestra una relación del 47.08 % de varones y un 52.92 % de mujeres. 3.3.2 Organización de la población La Comunidad de San José de Sucre está organizado del siguiente modo: La Directiva Comunal, tiene como integrantes al Presidente. Vicepresidente, Secretario, Tesorero y Vocales. El Agente Municipal. El Teniente Gobernador. Comité de Autodefensa. Club de Madres – Vaso de Leche.
La organización comunal y aspectos socio culturales de los pobladores de la zona está basada en principios ancestrales, así como algunas formas de trabajo con aplicación de tecnología tradicional, especialmente en lo que se refiere a la actividad agropecuaria. Con sede en la capital de la provincia de Víctor Fajardo, (Huancapi), se tiene la presencia de entidades del estado como PRONAMACHCS, FONCODES, PAR y PRONAA, COOPOP, ADRA OFASA, PESCS, MICRORREGION; además de las instituciones de salud, educación y otras del sector público y privado, que irradian sus acciones eventualmente a la comunidad. 3.3.3 Movimientos migratorios Es un aspecto que merece especial atención por lo que se hace urgente la materialización de este proyecto. La tendencia migratoria está dirigida hacia Ayacucho, Lima, Huancayo, Ica esta migración supone la búsqueda de superación y fuentes de trabajo que la permitan satisfacer las necesidades primarias. Los mayores flujos de migración se presentan dentro de los meses de (Enero, Febrero, Marzo y Junio) aprovechando las vacaciones escolares para salir hacia la costa en busca de empleo. ALIMENTACIÓN La nutrición de esta población está constituida por los alimentos tradicionales que son producidos por los mismos consumidores como son: maíz, tubérculos (papa), trigo, cebada, verduras y en muy pocas oportunidades consumen carne, hortalizas y frutas. Como se puede apreciar, existe un gran déficit en el consumo de proteínas de origen animal, la FAO recomienda un consumo de 70 gr. de proteínas de los cuales 21 grs. deben ser de origen animal, en cambio la ingesta de alimentos hidrocarbonatados supera largamente los requerimientos mínimos vitales. A consecuencia de estos factores el individuo pierde eficiencia productiva. 3.4 ESTRUCTURA ECONÓMICA 3.4.1 Actividad principal de la población y nivel de vida Más del 90% de los pobladores se dedican a la actividad agropecuaria, siendo su único medio de subsistencia, el resto se dedica al comercio o salen de su comunidad a ofrecer mano de obra a las ciudades. Para el primer grupo de pobladores, la agricultura en secano representa el 75% de sus ingresos y la ganadería bajo condiciones de pastoreo el 35%.
4.0 SITUACION ACTUAL DEL AREA DEL PROYECTO En la actualidad las 85 has sólo producen en una sola campaña, con bajos rendimientos debido a la falta de agua y optima aplicación de los fertilizantes; de la misma forma existen terrenos agrícolas que no se explotan debido a la inexistencia de infraestructura de riego. Insuficiente infraestructura de riego que limita irrigar mayor cantidad de áreas de cultivo en épocas de secano. La falta de extensión comercial por la falta de excedente productor. Incrementar sus ingresos ampliando sus áreas de cultivo dando a conocer sus productos. La principal actividad de la población esta dedicada principalmente a la agricultura, donde predominan los cultivos de papa, maíz amilaceo, Frijoles trigo, Cebada, Arveja, Alfalfa y frutas, la productividad es baja, explotándose tan solo 85 Has de las 300 Has de terrenos agrícolas existentes en una sola campaña por año. Los agricultores de las tres localidades se han organizado en un Comité pro riego, donde manifiestan que la causa principal de la baja productividad es la falta de agua, por lo que han solicitado a las diferentes instituciones del departamento su apoyo para plasmar el Proyecto Canal de Riego San José de Sucre, a través del cual se llegará a dotar de recurso hídrico aproximadamente 300 has, incorporando a la producción a 215 has y potenciando en su producción a 85 Has. El acceso a los sectores mencionados se hace a través de la carretera Ayacucho – Cangallo – San José. 5.0 DESCRIPCIÓN DEL PROYECTO DEFINITIVO La Obra: “Construcción Canal de Riego San José de Sucre” estará constituido por los siguientes elementos: 5.1 Sistema de Captación: El sistema de captación estará conformado básicamente por una rejilla de captación , una poza desripiadora, un canal desripiador, un aliviadero de demasías, un antecanal y un desarenador que ha
de permitir el ingreso adecuado de las aguas captadas hacía la Línea de Conducción Huillcamayo- San José.
- Los caudales considerados para el diseño del Sistema de captación son los siguientes: Rejilla de captación: 0.20 m3/s Muros de encauzamiento y Barraje: 200 m3/s Desarenador: 0.18 m3/s Mediante un reconocimiento de campo de las mejores condiciones morfológicas y de hidráulica fluvial del río Huillcamayo y considerando la necesidad de que se encuentre lo suficientemente arriba de la Plataforma ya existente de Canal, se ha determinado que la cota de captación sobre el fondo del río es la 2,839.300 m.s.n.m. La estructura de captación la constituye propiamente dicho una rejilla de captación de una longitud igual a 0.50 m. y un ancho igual 5.0 m., siendo el ancho total de encauzamiento del río igual a 20. m. La rejilla de captación se encuentra conformada por platinas de 1/2”x1”separadas a cada 1” de eje a eje de manera que permita la menor cantidad de captación de material fino transportado por el río. La rejilla de captación se ubica en la cota 2839.650 m.s.n.m. y permite el ingreso en forma casi vértical del agua que discurre por el río al tener una inclinación con respecto a la horizontal de 30°. El agua que cae a través de la rejilla de captación llega al inicio del antecanal que dá pase luego a la poza desripiadora en donde por gravedad se permite la colmatación del material de arrastre que haya podido ingresar a través de la rejilla para luego ser eliminado mediante el canal desripiador. La estructura de captación se encuentra debidamente encauzada en 20.0 m. mediante muros de encauzamiento de una altura total igual a 4.50 m. aguas arriba de la captación y 3.5 m. aguas abajo de la misma y se encuentra firmemente unida a un Bloque monolítico de concreto a manera de barraje. Los muros de encauzamiento permiten el pase adecuado del caudal del río en condiciones de máximas avenidas sin ocasionar daño alguno a la Bocatoma. Las aguas que caen casi vérticalmente a través de la rejilla de captación llegan previamente a una poza desripiadora en donde por gravedad se colmata el material de arrastre que haya podido ingresar a la captación. Esta poza desripiadora se encuentra unida a una compuerta desripiadora de 0.30m x 0.30 m. que al abrirla en forma completa permite la purga de todo el material depositado mediante un canal desripiador con entrega a la misma quebrada, el cual tiene un ancho igual a 0.30 m. y una altura de
