Memoria descriptiva d eun edificio de 5 estrellas
Tipo: Ejercicios
1 / 4
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

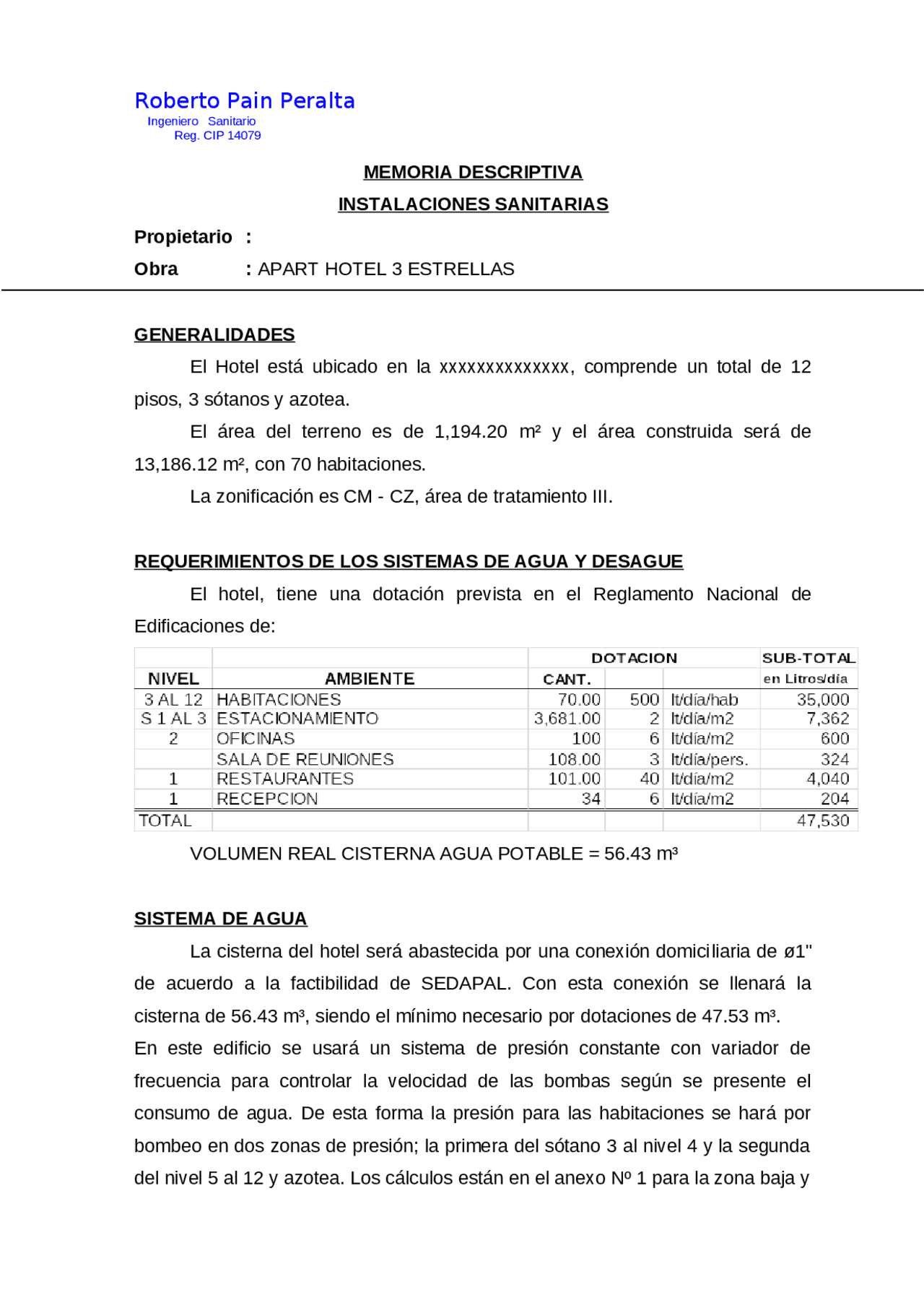

Ingeniero Sanitario Reg. CIP 14079 MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS Propietario : Obra : APART HOTEL 3 ESTRELLAS GENERALIDADES El Hotel está ubicado en la xxxxxxxxxxxxxx, comprende un total de 12 pisos, 3 sótanos y azotea. El área del terreno es de 1,194.20 m² y el área construida será de 13,186.12 m², con 70 habitaciones. La zonificación es CM - CZ, área de tratamiento III. REQUERIMIENTOS DE LOS SISTEMAS DE AGUA Y DESAGUE El hotel, tiene una dotación prevista en el Reglamento Nacional de Edificaciones de: VOLUMEN REAL CISTERNA AGUA POTABLE = 56.43 m³ SISTEMA DE AGUA La cisterna del hotel será abastecida por una conexión domiciliaria de ø1" de acuerdo a la factibilidad de SEDAPAL. Con esta conexión se llenará la cisterna de 56.43 m³, siendo el mínimo necesario por dotaciones de 47.53 m³. En este edificio se usará un sistema de presión constante con variador de frecuencia para controlar la velocidad de las bombas según se presente el consumo de agua. De esta forma la presión para las habitaciones se hará por bombeo en dos zonas de presión; la primera del sótano 3 al nivel 4 y la segunda del nivel 5 al 12 y azotea. Los cálculos están en el anexo Nº 1 para la zona baja y
Ingeniero Sanitario Reg. CIP 14079 en el Nº 2 para la zona alta. Se tendrá un equipo para cada zona de presión y de cada uno salen alimentadores para distribuirla a todos las habitaciones y servicios. Los alimentadores irán por ductos que tendrán también las válvulas de control de cada baño de tal forma que el personal de mantenimiento tendrá fácil acceso a ellas. En cada baño o servicio se instalarán válvulas de compuerta para cada tipo de agua, para independizarlos y facilitar los trabajos de mantenimiento o reparación. La dotación de agua caliente será de 11.71 m³/día, siendo este el volumen de agua blanda necesario para atender el sistema. Se tendrá un ablandador de agua para tratar este volumen en 12 horas. La demanda para cada habitación es de 150 lt/día y para el comedor es de 12 lt/día, lo que nos da una dotación diaria de agua caliente de 11,710 litros y el coeficiente de almacenamiento es 1/7, requiriéndose 1,672 litros, se han previsto 2 calentadores en paralelo con un total de 836 litros cada uno. Como coeficiente de producción se ha tomado 1/10 de la dotación como producción horaria, dando 1,172 lt/hora, cada calentador tendrá 586 lt/hora. La máxima demanda simultánea para el sistema de agua caliente se ha determinado en 457.75 UG equivalente a 4.41 lt/seg. que serán atendidos por un equipo de presión constante para el agua blanda con tres bombas, funcionando de a dos con un caudal de 2.21 lt/seg. cada una. Ver anexo Nº 3 SISTEMA DE DESAGUE El sistema de desague ha sido diseñado recolectando todos los pisos altos por gravedad y salen por colectores colgados del techo del primer sótano y salen hacia dos cajas, que finalmente conducirán los desagues a la red pública mediante dos conexiones domiciliarias. Los desagues de los sótanos, la lavandería y los reboses de las cisternas serán recolectados por una red que descargará en una cámara de bombeo; cuya impulsión lleva hasta uno de los colectores. Igualmente se han previsto rejillas en los sótanos para recolectar los desagues que puedan escurrir por los pisos.
Ingeniero Sanitario Reg. CIP 14079 Área de Diseño 1500 pies² Cobertura por Rociador 130.00 pies² Numero de Rociadores Calculados 1500/130= Demanda de agua para rociador 1= 130 x 0.15 = 19.50 gpm Caudal de rociadores por cálculo hidráulico = 231.6 gpm Mangueras 250 gpm Demanda total 481.60 gpm por una hora = 28,896 gal o 109.37 m³. Los cálculos hidráulicos están en el anexo cuadro Nº 4 para rociadores y cuadro Nº 5 rociadores con mangueras y los datos de diseño han sido: Coeficiente de Fricción C = 120 Factor K 5. Presión en Punto más Desfavorable: 7 psi Caudal en Rociador hidráulicamente más remoto: 19.5 GPM
