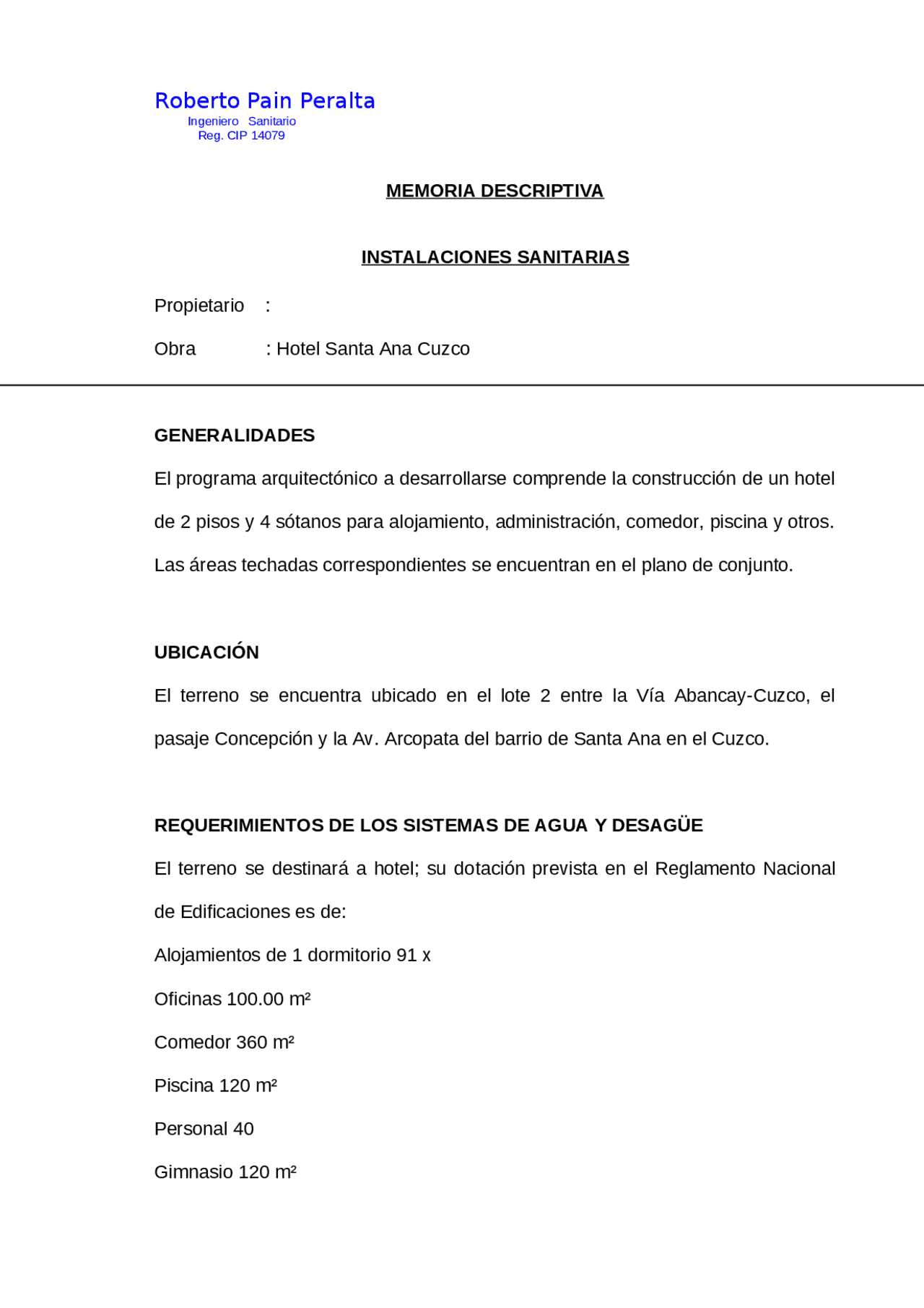

Ingeniero Sanitario Reg. CIP 14079 MEMORIA DESCRIPTIVA INSTALACIONES SANITARIAS Propietario : Obra : Hotel Santa Ana Cuzco GENERALIDADES El programa arquitectónico a desarrollarse comprende la construcción de un hotel de 2 pisos y 4 sótanos para alojamiento, administración, comedor, piscina y otros. Las áreas techadas correspondientes se encuentran en el plano de conjunto. UBICACIÓN El terreno se encuentra ubicado en el lote 2 entre la Vía Abancay-Cuzco, el pasaje Concepción y la Av. Arcopata del barrio de Santa Ana en el Cuzco. REQUERIMIENTOS DE LOS SISTEMAS DE AGUA Y DESAGÜE El terreno se destinará a hotel; su dotación prevista en el Reglamento Nacional de Edificaciones es de: Alojamientos de 1 dormitorio 91 x Oficinas 100.00 m² Comedor 360 m² Piscina 120 m² Personal 40 Gimnasio 120 m²
Ingeniero Sanitario Reg. CIP 14079 Lavandería 91 TOTAL lt./día VOLUMEN CISTERNA AGUA POTABLE = 140.00 m³ VOLUMEN CISTERNA AGUA POTABLE = m^3 mínimo VOLUMEN DE LA CISTERNA CONTRA INCENDIO = m^3 VOLUMEN DE LA CISTERNA DE AGUA BLANDA = m^3 SISTEMA DE AGUA POTABLE La cisterna será abastecida por una conexión domiciliaria de 2" de diámetro, proveniente del sistema de agua de la zona. En este hotel se bombeará el agua por medio de equipos de presión constante desde donde saldrán alimenta dores para distribuirla a todos las habitaciones y servicios. Se tendrá un equipo para dar presión al agua potable dura, la que irá por alimentadores bordeando las circulaciones, que pasarán a los otros niveles por ductos verticales, atendiendo a los servicios de estos niveles que incluye inodoros, grifos de riego recirculación de piscina, lavaderos de servicio, lavandería y cocina. Otro equipo servirá para dar presión al agua tratada con ablandadores para la lavandería y el sistema de agua caliente, la que irá con el mismo sistema de
Ingeniero Sanitario Reg. CIP 14079 estratégicas considerando un largo de manguera de 30m y un caudal de bombeo de hasta 26.99 litros por segundo. Para equipos y gabinetes ver especificacio nes técnicas acápite 5.00.00 Equipos; verificar con el proveedor las medidas ya que varían de fabricante a fabricante. El color de la tubería de agua contraincendios será rojo. Para todo el edificio se ha previsto la instalación de un sistema de rociadores automáticos, lo que nos da un almacenamiento de 108.00 m³, permitiendo que el sistema funcione por mas de una hora entre mangueras y rociadores SISTEMA DE DESAGÜE El sistema de desagüe ha sido diseñado recolectando todos los pisos altos por gravedad y salen por colectores en el primer piso hacia cajas de registro, las que finalmente conducirán los desagües a cámaras de bombeo, que se reúnen en una cámara final que llevará el desague hasta una planta de tratamiento de desagues, de la cual se tendrá el agua para riego de jardines del hotel y de las áreas circundantes. Para los sótanos se ha previsto una cámara de bombeo de desague que recibirá las descargas y las elevará hasta el primer nivel donde descargará a la red pública junto con el resto del desague. En los baños se han previsto las ventilaciones suficientes para proteger el sello de las trampas, del sifonaje. Asimismo, se han ubicado registros de piso para mantenimiento de las redes y sumideros en los baños de tipo público.
Ingeniero Sanitario Reg. CIP 14079
SISTEMAS DE RECIRCULACIÓN SISTEMAS DE RECIRCULACIÓN
Se tendrán dos sistemas de recirculación; uno para la piscina ubicada en el segundo nivel y que constará de dos bombas de agua, dos trampas de pelos, tres filtros del tipo de arena a presión para ocupar el menor espacio posible, las boquillas de retorno hacia la piscina y los desnatadores que recogen los materiales flotantes en la superficie del agua. Todo este primer sistema está diseñado para recircular el total de la piscina en 8 horas como ciclo. En este sistema se agregará cloro automáticamente en soluciones concentradas para mantener la potabilidad del agua mediante cloradores off-line a base de pastillas.
