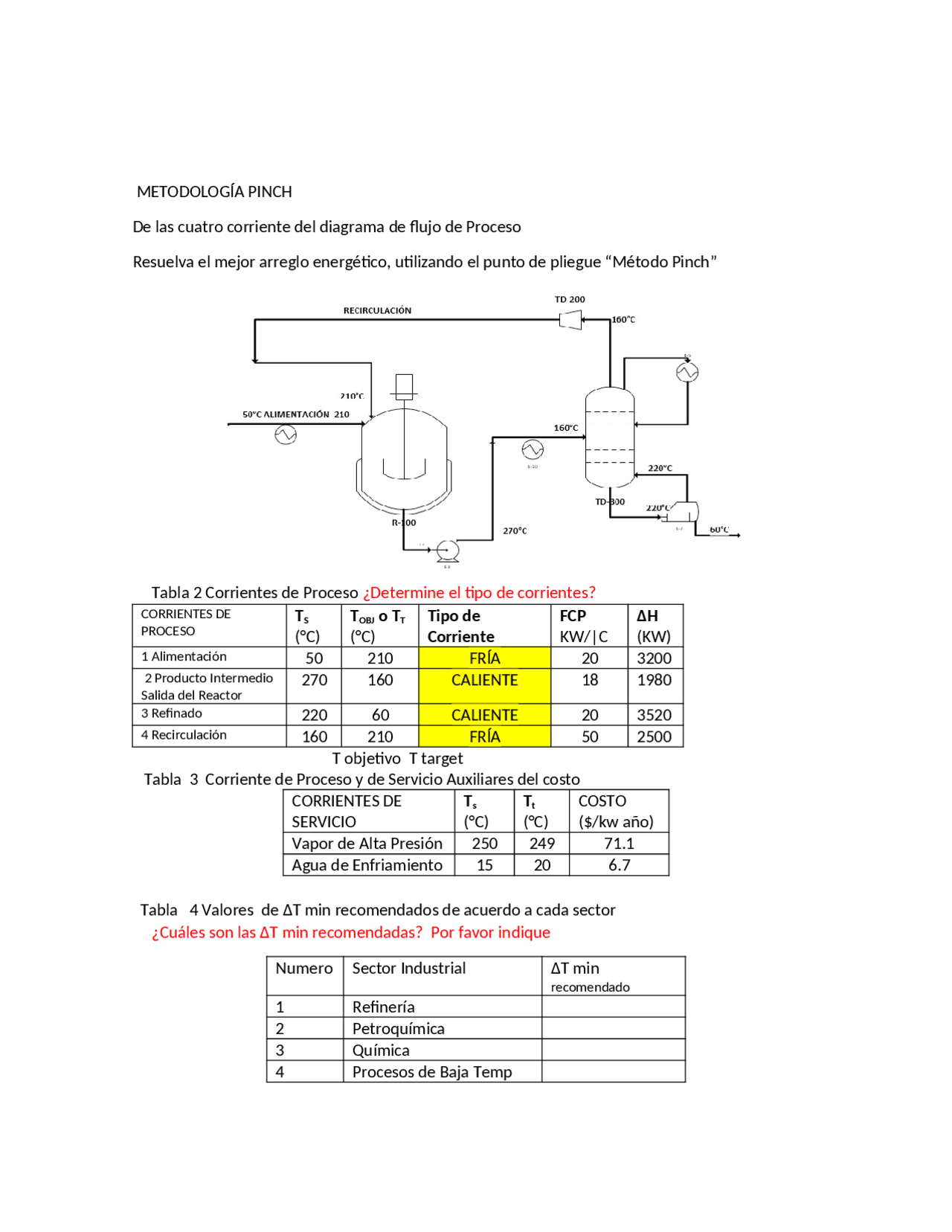

METODOLOGÍA PINCH
De las cuatro corriente del diagrama de flujo de Proceso
Resuelva el mejor arreglo energético, utilizando el punto de pliegue “Método Pinch”
Tabla 2 Corrientes de Proceso ¿Determine el tipo de corrientes?
CORRIENTES DE
PROCESO TS
(°C)
TOBJ o TT
(°C)
Tipo de
Corriente
FCP
KW/|C
∆H
(KW)
1 Alimentación 50 210 FRÍA 20 3200
2 Producto Intermedio
Salida del Reactor 270 160 CALIENTE 18 1980
3 Refinado 220 60 CALIENTE 20 3520
4 Recirculación 160 210 FRÍA 50 2500
T objetivo T target
Tabla 3 Corriente de Proceso y de Servicio Auxiliares del costo
CORRIENTES DE
SERVICIO
Ts
(°C)
Tt
(°C)
COSTO
($/kw año)
Vapor de Alta Presión 250 249 71.1
Agua de Enfriamiento 15 20 6.7
Tabla 4 Valores de ∆T min recomendados de acuerdo a cada sector
¿Cuáles son las ∆T min recomendadas? Por favor indique
Numero Sector Industrial ∆T min
recomendado
1 Refinería
2 Petroquímica
3 Química
4 Procesos de Baja Temp
