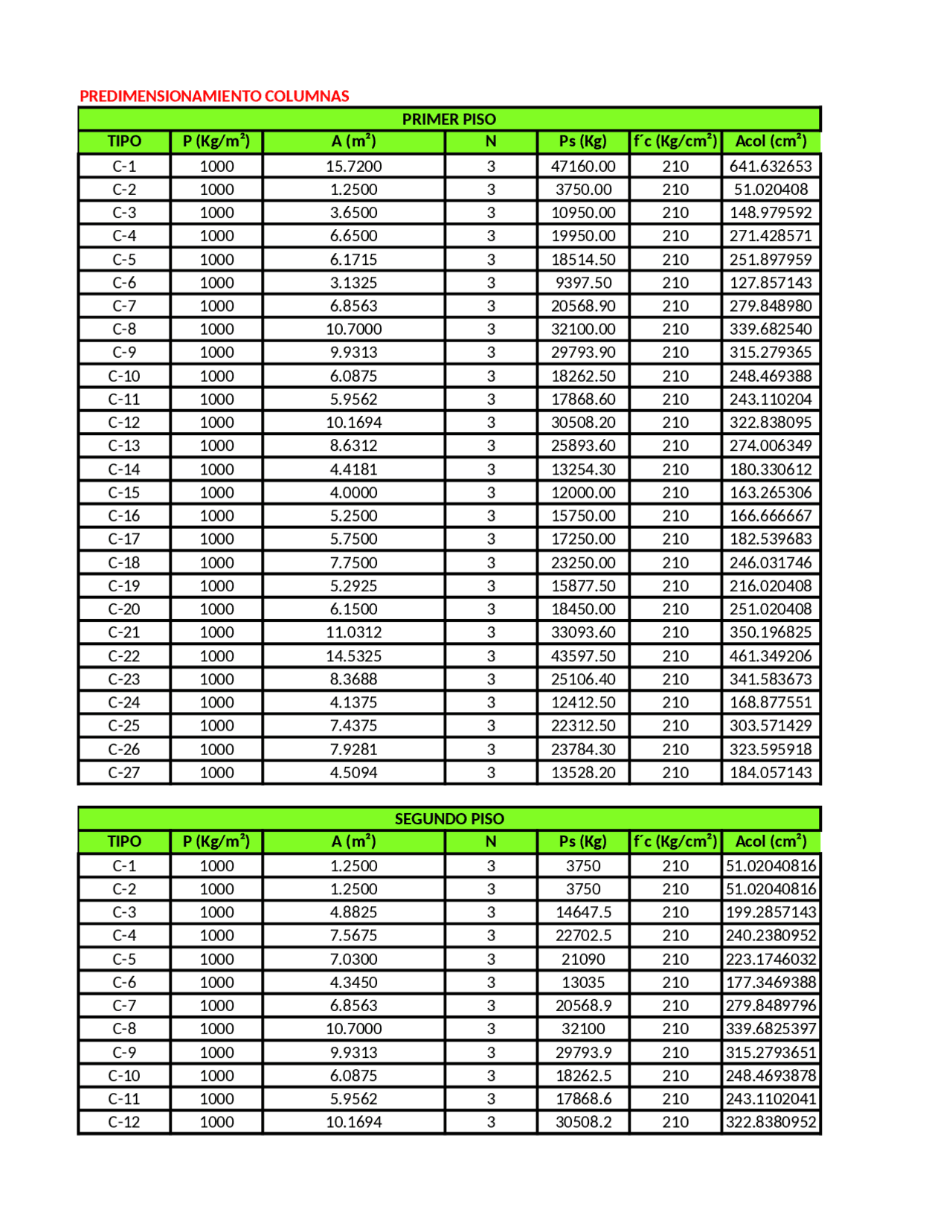

PREDIMENSIONAMIENTO COLUMNAS

PRIMER PISO

TIPO P (Kg/m²) A (m²) N Ps (Kg) f´c (Kg/cm²) Acol (cm²)

C-1 1000 15.7200 3 47160.00 210 641.632653

C-2 1000 1.2500 3 3750.00 210 51.020408

C-3 1000 3.6500 3 10950.00 210 148.979592

C-4 1000 6.6500 3 19950.00 210 271.428571

C-5 1000 6.1715 3 18514.50 210 251.897959

C-6 1000 3.1325 3 9397.50 210 127.857143

C-7 1000 6.8563 3 20568.90 210 279.848980

C-8 1000 10.7000 3 32100.00 210 339.682540

C-9 1000 9.9313 3 29793.90 210 315.279365

C-10 1000 6.0875 3 18262.50 210 248.469388

C-11 1000 5.9562 3 17868.60 210 243.110204

C-12 1000 10.1694 3 30508.20 210 322.838095

C-13 1000 8.6312 3 25893.60 210 274.006349

C-14 1000 4.4181 3 13254.30 210 180.330612

C-15 1000 4.0000 3 12000.00 210 163.265306

C-16 1000 5.2500 3 15750.00 210 166.666667

C-17 1000 5.7500 3 17250.00 210 182.539683

C-18 1000 7.7500 3 23250.00 210 246.031746

C-19 1000 5.2925 3 15877.50 210 216.020408

C-20 1000 6.1500 3 18450.00 210 251.020408

C-21 1000 11.0312 3 33093.60 210 350.196825

C-22 1000 14.5325 3 43597.50 210 461.349206

C-23 1000 8.3688 3 25106.40 210 341.583673

C-24 1000 4.1375 3 12412.50 210 168.877551

C-25 1000 7.4375 3 22312.50 210 303.571429

C-26 1000 7.9281 3 23784.30 210 323.595918

C-27 1000 4.5094 3 13528.20 210 184.057143

SEGUNDO PISO

TIPO P (Kg/m²) A (m²) N Ps (Kg) f´c (Kg/cm²) Acol (cm²)

C-1 1000 1.2500 3 3750 210 51.02040816

C-2 1000 1.2500 3 3750 210 51.02040816

C-3 1000 4.8825 3 14647.5 210 199.2857143

C-4 1000 7.5675 3 22702.5 210 240.2380952

C-5 1000 7.0300 3 21090 210 223.1746032

C-6 1000 4.3450 3 13035 210 177.3469388

C-7 1000 6.8563 3 20568.9 210 279.8489796

C-8 1000 10.7000 3 32100 210 339.6825397

C-9 1000 9.9313 3 29793.9 210 315.2793651

C-10 1000 6.0875 3 18262.5 210 248.4693878

C-11 1000 5.9562 3 17868.6 210 243.1102041

C-12 1000 10.1694 3 30508.2 210 322.8380952
