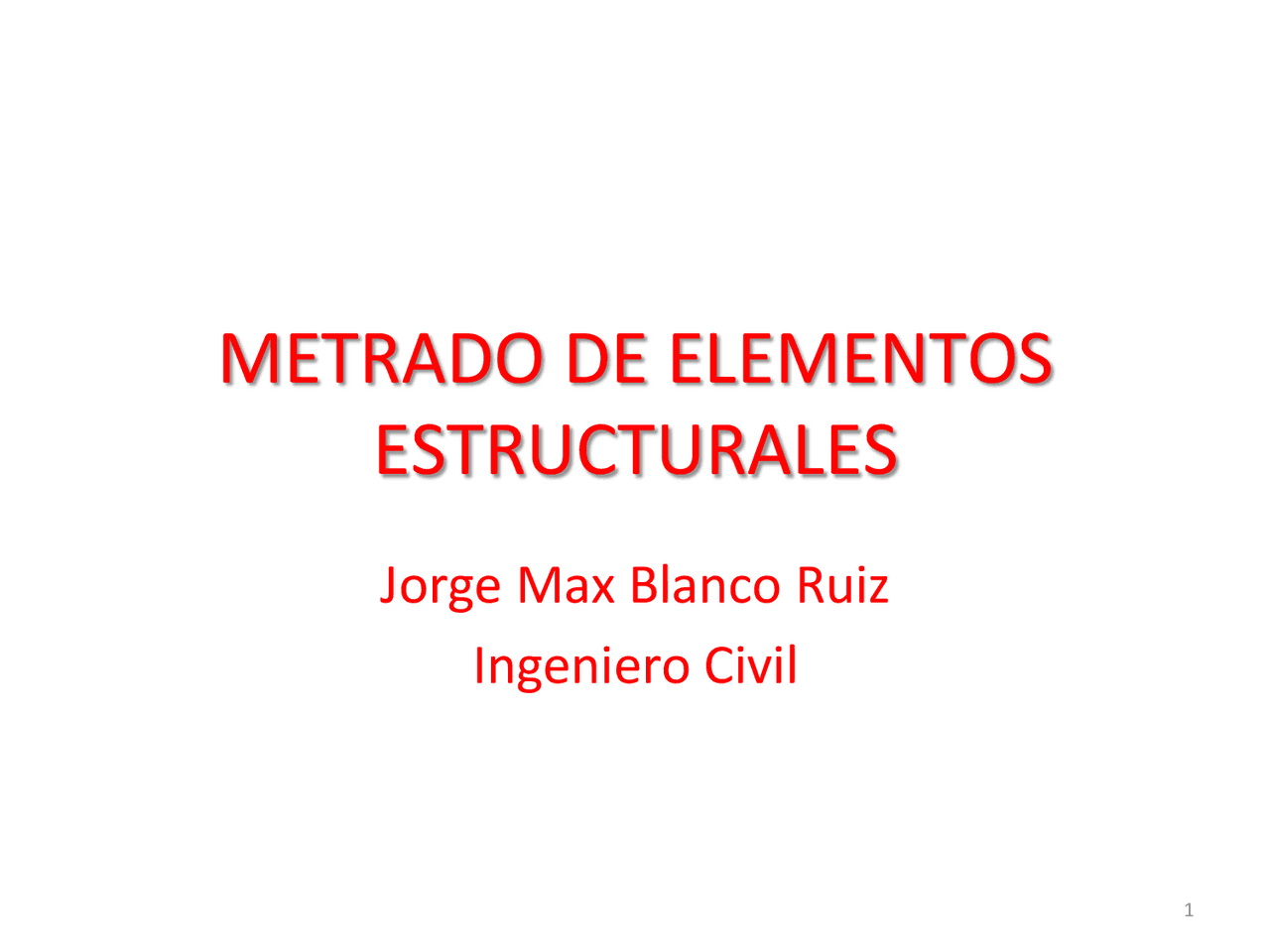

METRADO DE ELEMENTOS

ESTRUCTURALES

Jorge Max Blanco Ruiz Ingeniero Civil 1

Logro de la unidad

• El alumno conocerá el proceso para la ejecución de metrados de las partidas de estructura tales como Vigas, Losas; además las partidas de arquitectura correspondientes a Muros 2

Especificaciones Técnicas:

• Tomar en cuenta las Especificaciones Técnicas que se encuentran en los Planos y el Expediente Técnico

MUROS Y TABIQUES DE ALBAÑILERIA

• Comprende la medición de muros y tabiques ejecutados con diversos tipos de unidades de albañilería, diferenciados por su tipo, calidad, por los aparejos o amarres, así como por el acabado de sus caras.
• Se denomina muro o pared a la obra levantada a plomo para transmitir o recibir la carga de elementos superiores como vigas, techo, etc., para cerrar espacios, independizar ambientes, o por razones ornamentales.
• Se denomina tabiques a paredes de poco espesor que corrientemente sirven para la división de ambientes y que no resisten carga alguna aparte de su peso propio.
• Tratándose de ladrillos, se denominan, respectivamente, largo (su mayor dimensión), ancho (su dimensión media), y espesor (su menor dimensión). Si el espesor del muro es igual al largo de ladrillo se dice “muro de cabeza”; si es igual al ancho “muro de soga”, si es igual al espesor del ladrillo “muro de canto”.

MUROS Y TABIQUES DE ALBAÑILERIA

• Unidad de Medida
• Metro cuadrado (m2).
• Forma de medición
• Cada tipo de muro o tabique, identificado en los planos, será diferenciado e incluido en su partida específica, debiendo señalarse claramente el tipo de elementos que lo constituyen, los aparejos o amarres, así como el acabado de sus caras, previsto en las especificaciones técnicas de cada proyecto en particular. En caso de muros de albañilería armada o confinada, la armadura y el concreto que son parte del muro, serán considerados en los respectivos análisis de precios unitarios.
• El área de cada tipo de muros es la suma de las áreas de los tramos correspondientes al muro de que se trate. Las áreas son netas, por lo tanto, se descontarán en la medición las áreas de los vanos de puertas, ventanas, mamparas y algunos otros vacíos si los hubiera.

Qué requerimos para el

metrado de muros de albañilería

• Plano de cimentación (para 1er nivel)

Qué requerimos para el

metrado de muros de albañilería

• Planos de cortes y cuadro de vanos

Qué requerimos para el

metrado de muros de albañilería

• Planos de detalles

VIGAS

• Son los elementos horizontales o inclinados, de medida longitudinal muy superior a las transversales. La longitud a considerarse para la longitud de vigas será su longitud entre caras de columnas.
• En los elementos que se crucen se medirá la intersección una sola vez. En el encuentro de losas con vigas, se considerará que la longitud de cada losa termina en el plano lateral o costado de la viga, por consiguiente la altura o peralte de la viga incluirá el espesor de la parte empotrada de la losa.
• La partida comprende las vigas principales, vigas secundarias, vigas de amarre y dinteles.

VIGAS

• Unidad de Medida
  • CONCRETO Metro cúbico (m3)
  • ENCOFRADO Y DESENCOFRADO Metro cuadrado (m2)
  • ARMADURA DE ACERO. Kilogramo (kg)
• Forma de medición
• El volumen total de concreto de las vigas será la suma de los volúmenes individuales.
• El área total de encofrado (y desencofrado) será la suma de áreas individuales. El área de encofrado de cada viga constituye la superficie de contacto efectivo con el concreto. En el cómputo del peso de la armadura, se incluirá la longitud de las barras que van empotradas en los apoyos de cada viga.

Qué requerimos para el

metrado de vigas

• Cuadro de vigas (¿para qué?)

Qué requerimos para el

metrado de vigas

• Detalles

Qué requerimos para el

metrado de vigas

• Cortes y Elevaciones (¿para qué?)

Qué requerimos para el

metrado de columnas

• Resumiendo para metrar vigas requerimos:
  • Planos de losas y vigas
  • Detalles de vigas
  • Cortes y Elevaciones
• Con estos datos podemos identificar el número de vigas de un determinado tipo, la sección de la viga, el detalle del refuerzo, la longitud de la viga, etc.
