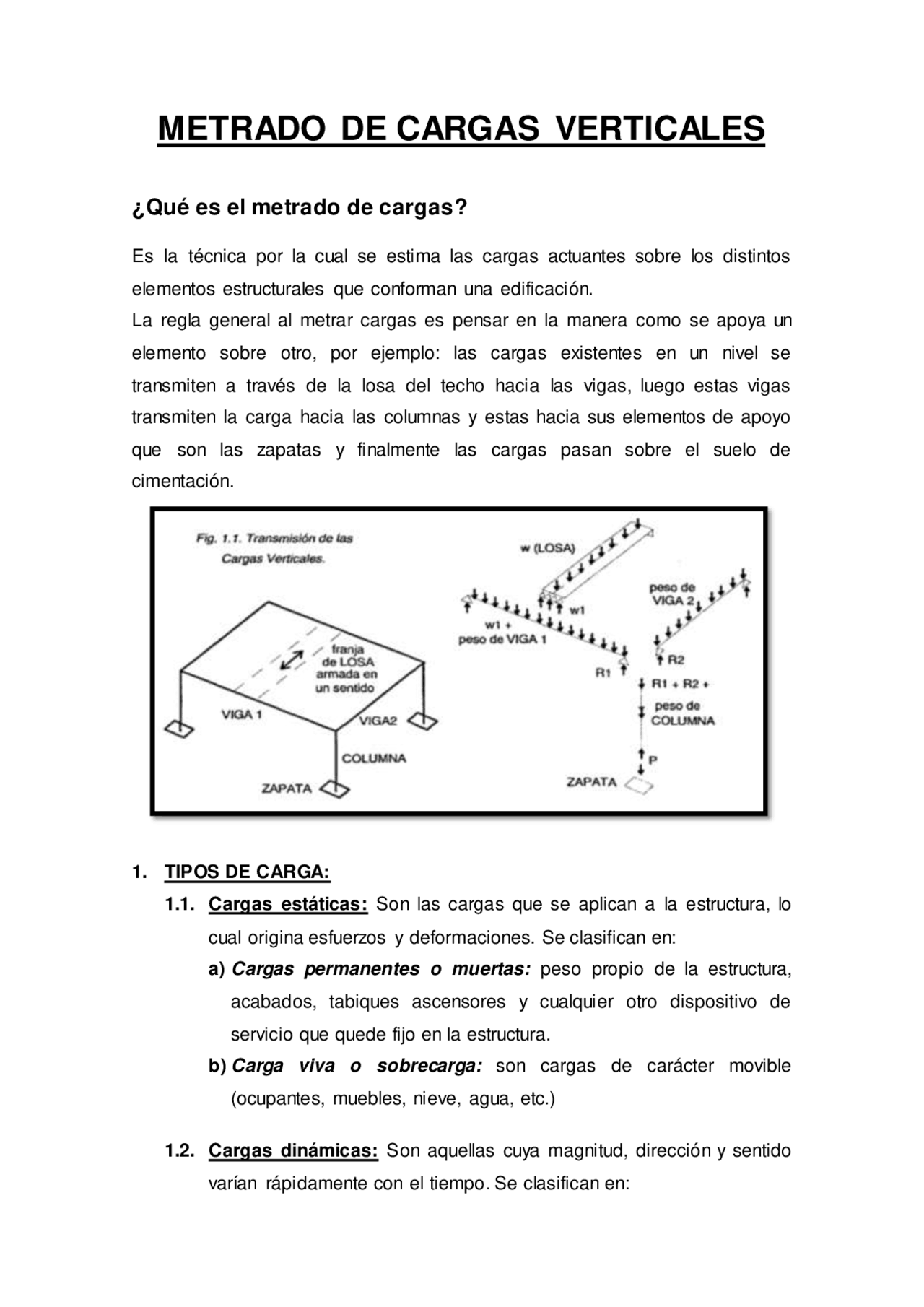

Es la técnica por la cual se estima las cargas actuantes sobre los distintos elementos estructurales que conforman una edificación. La regla general al metrar cargas es pensar en la manera como se apoya un elemento sobre otro, por ejemplo: las cargas existentes en un nivel se transmiten a través de la losa del techo hacia las vigas, luego estas vigas transmiten la carga hacia las columnas y estas hacia sus elementos de apoyo que son las zapatas y finalmente las cargas pasan sobre el suelo de cimentación.
1.1. Cargas estáticas: Son las cargas que se aplican a la estructura, lo cual origina esfuerzos y deformaciones. Se clasifican en: a) Cargas permanentes o muertas: peso propio de la estructura, acabados, tabiques ascensores y cualquier otro dispositivo de servicio que quede fijo en la estructura. b) Carga viva o sobrecarga: son cargas de carácter movible (ocupantes, muebles, nieve, agua, etc.)
1.2. Cargas dinámicas: Son aquellas cuya magnitud, dirección y sentido varían rápidamente con el tiempo. Se clasifican en:
a) Vibraciones causadas por maquinarias. b) Vientos. c) Sismos. d) Cargas impulsivas (explosiones)
Cuando se emplea el ladrillo hueco tradicional de 30x30 cm puede utilizarse la siguiente tabla:
Acabados (con falso piso): 20 kg/m^2 por centímetro de espesor (usualmente 5 cm). Cobertura con Teja Artesanal: 160 kg/m^2. Pastelero asentado con barro: 100 kg/m^2. Plancha de asbesto-cemento: 2.5 kg/m^2 por milímetro de espesor.
Para los muros y tabiques construidos con ladrillos de arcilla puede emplearse las siguientes cargas de peso propio incluyendo el tarrajeo: Unidades Sólidas o con pocos huecos (para muros portantes): 19 Kg / (m2 x cm). Unidades Huecas Tubulares (Pandereta, para tabiques: 14 kg /(m2 x cm)
La Norma E-020 permite reducir las sobrecargas de diseño, con las siguientes excepciones: Para el diseño de la losa correspondiente a la azotea se trabajará con el 100% de sobrecarga; sin embargo, la sobrecarga puede reducirse para diseñar las vigas que pertenecen a ese nivel. Para el diseño de los elementos horizontales (losa, vigas, etc.) que se usen para soportar bibliotecas, archivos, vehículos, almacenamientos o similares, se trabajará con el 100% de s/c; mientras que para estos casos, la reducción máxima permitida para el diseño de los elementos verticales (muros, columnas, etc.) es 20%. Para el diseño por punzonamiento de las losas planas sin vigas en su zona de contacto con las columnas, se utilizará el 100% de sobrecarga.
a) Porcentaje de Sobrecarga en los Elementos Horizontales (Losas, Vigas): Para el diseño de los elementos horizontales, la sobrecarga podrá reducirse multiplicándola por los factores mostrados en esta tabla:
b) Porcentaje de Sobrecarga en los Elementos Verticales (Muros, Columnas): Esta especificación de la Norma se interpreta como unos coeficientes que multiplican a la sobrecarga existente en el área de influencia en cada nivel del edificio, correspondiente al elemento estructural vertical en análisis, no a la sobrecarga axial acumulada en los entrepisos. Estos coeficientes, para un edificio de "N" niveles, son:
Se muestran las plantas así como los cortes respectivos de un edificio destinado a oficinas. Cabe indicar que las vistas en planta deben mirarse de abajo hacia arriba y de derecha a izquierda, tal como lo señalan los cortes XX y YY, respectivamente. Este edificio consta de dos pisos típicos con una escalera techada a la altura de la tapa del tanque de agua, y su estructura está compuesta por pórticos de concreto armado. Por otro lado, se ha elegido un edificio muy sencillo (hipotético), pero, con los problemas que suelen presentarse en los edificios reales, tales como la presencia de:
γ(Concreto armado) = 2400 kg/m² γ(Agua) = 1000 kg/m³
Aligerado (t = 20 cm) = 300 kg/m² Losa maciza: 2400 x 0.15 = 360 kg/m²
Acabados : = 100 kg/m² Tabiquería móvil en la zona de Oficinas = 100 kg/m² Sobrecargas: Oficinas y Baños (S.H.) = 250 kg/m² Hall y Escalera = 400 kg/m² Azotea plana = 100 kg/m²
Columnas: 30 x 60 cm: 2 4 0 0 x 0.30 x 0.60 = 432 kg/m (eje D) 30 x 30 cm: 2 4 0 0 x 0.30 x 0.30 = 216 kg/m 15 x 15 cm: 2400 x 0.15 x 0.15 = 54 kg/m (arriostra parapetos)
Placa: 2400 x (2x 0.3x 0.3 + 0.15 x 1.0) = 792 kg/m (eje 2)
Vigas: 30 x 60 cm: 2 4 0 0 x 0.30 x 0.6 = 432 hg/m (eje D) 30 x 40 cm: 2 4 0 0 x 0.30 x 0.4 = 288 kg/m 15 x 40 cm: 2 4 0 0 x 0.15 x 0.4 = 144 kg/m 15 x 170 cm: 2400 x 0.15 x 1.7 = 612 kg/m 15 x 10 cm: 2 4 0 0 x 0.15x 0.1 = 36 kg/m (arriostra parapetos) Albañilería (pandereta): 14 x 15 = 210 kg/m² de pared
Parapetos y h = 0.95 m: 2 1 0 x 0.85 + 36 = 215 kg/m Alféizar: h = 2.00 m: 2 1 0 x 1.90 + 36 = 435 kg/m (en S.H.)
Tabiques: h = 2.7 m 210 x 2.7 = 567 kg/m (en Recepción) h = 2.5 m 210 x 2.5 = 525 kg/m (en ejes 1 y C) h = 2.3 m 210 x 2.3 = 483 kg/m (en eje D)
Escalera: Tramo inclinado = 636 kg/m² Descanso = 580 kg/m²
PLANTA DEL PRIMER Y SEGUNDO PISO
PLANTA DE LA AZOTEA
0.30 2.00 0.30 1 0.30 4 3.
2.30 1.30 4.
1
0,
OFICINAS
DESCANSO
RECEPCIÓN OFICINAS HALL Tabique
NTP +0.00 Y 2. S.H.
Placa
Tabiques
(A) (B) (C) (D)
(1)
(2)
(3)
Y
Y
X X
Y
Y
X DESCANSO X
NTP +5.
Arriostre deparapetos Parapetos
2.30 1.30 4.
3,
(A) (B) (C) (D)
(1)
(2)
(3)
Corte y-y
Aligerados Unidimensionales: Debemos de considerar:
El sentido en el cual están dirigidas las viguetas (dirección del armado) se deben mostrar con flechas en las plantas del edificio (←,→) Una vigueta típica de aligerado de tramo correspondiente, se repiten modularmente 40 cm, por lo que se para el metrado de carga se realiza de una vigueta tomando franjas tributarias de ancho de 0.4 m.
CISTERNAAgua
NPT + 8.
NPT +5.
NPT +2.
NPT +0.
1.150.
(1) (2)
Las vigas se consideran como apoyos simples del aligerado, mientras que las placas se toman que empotran al aligerado por ser mucho más rígidas que las viguetas.
Las cargas repartidas (w) de proporcionan en kg/m, mientras que las concentradas en kg, como ejemplo un tabique.
AZOTEA (NPT +5.80) Segundo Nivel. En todos los tramos de este nivel se considerara como carga muerta (D) y viva (L): 𝑃𝑒𝑠𝑜 𝑃𝑟𝑜𝑝𝑖𝑜 = 300 𝑘𝑔/𝑚^2 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 𝑘𝑔/𝑚^2 Por lo tanto:
𝐷 = 300 𝑚𝑘𝑔 2 + 100 𝑚𝑘𝑔 2 = 400 𝑘𝑔/𝑚^2 𝐿 = 100 𝑘𝑔/𝑚^2 (𝑇𝑜𝑚𝑎𝑛𝑑𝑜𝑠𝑒 𝑒𝑠𝑒 𝑣𝑎𝑙𝑜𝑟 𝑠𝑖𝑒𝑛𝑑𝑜 𝑝𝑎𝑟𝑎 𝑢𝑛𝑎 𝑎𝑧𝑜𝑡𝑒𝑎)
wL y wD se calculan multiplicando las carga muerta o viva por la franja tributaria de ancho que se considera para unas sección típica de vigueta. Por ejemplo: 𝑤𝐿 = (^100) 𝑚𝑘𝑔 2 × 0.. 4 𝑚 = 40 𝐾𝑔/𝑚
TRAMO 2- 𝐷 = 400 𝑘𝑔/𝑚^2 (𝐼𝑔𝑢𝑎𝑙 𝑞𝑢𝑒 𝑒𝑙 𝑡𝑟𝑎𝑚𝑜 𝑎𝑛𝑡𝑒𝑟𝑖𝑜𝑟) 𝐿 = 250 𝑘𝑔/𝑚^2 (𝑇𝑜𝑚𝑎𝑛𝑑𝑜𝑠𝑒 𝑒𝑠𝑒 𝑣𝑎𝑙𝑜𝑟 𝑠𝑖𝑒𝑛𝑑𝑜 𝑝𝑎𝑟𝑎 𝑢𝑛𝑎 á𝑟𝑒𝑎 𝑑𝑒 𝑜𝑓𝑖𝑐𝑖𝑛𝑎𝑠)
Losas Armadas en dos sentidos y tanques de agua:
Las losas armadas (en dos sentidos) sujetas a cargas perpendiculares, expresadas en Kg/m^2. Las losas se asume que están simplemente apoyadas sobre las vigas (borde discontinuo) y cuando colinda con otra losa (horizontal o verticalmente) se asume que es borde continuo. Las caras laterales del tanque (y de la cisterna) trabajan a doble acción; por un lado están sujetas a cargas perpendiculares a su plano producidas por la presión del agua (y de la tierra en la cisterna), que las hace trabajar como losas. Y por otro lado, su peso propio y las cargas que provienen de las papa y base del tanque (cargas coplanares) las hacen trabajar como si fuesen vigas de gran peralte (viga pared)
TERCER NIVEL (NTP +8.30) 𝑃𝑒𝑠𝑜 𝑃𝑟𝑜𝑝𝑖𝑜 = 360 𝑘𝑔/𝑚^2 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 𝑘𝑔/𝑚^2 Por lo tanto:
𝑤𝐷 = 360 𝑚𝑘𝑔 2 + 100 𝑚𝑘𝑔 2 = 460 𝑘𝑔/𝑚^2
𝑤𝐿 = 100 𝑚𝑘𝑔 2 (𝐴𝑠𝑢𝑚𝑖𝑒𝑛𝑑𝑜)
TANQUE DE AGUA (base del tanque) 𝑃𝑒𝑠𝑜 𝑃𝑟𝑜𝑝𝑖𝑜 = 2400 × 0.15 = 360 𝑘𝑔/𝑚^2 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 𝑘𝑔/𝑚^2 Por lo tanto:
𝑤𝐷 = 360 𝑚𝑘𝑔 2 + 100 𝑚𝑘𝑔 2 = 460 𝑘𝑔/𝑚^2
𝑤𝐿 = 𝑃𝑒𝑠𝑜 𝑑𝑒𝑙 𝑎𝑔𝑢𝑎 = 𝛾ℎ = 1000 × 1 = 1000 𝑚𝑘𝑔 2
Elementos de apoyo de la losa; están sujetas a las cargas que le trasmiten la losa, su peso propio, peso de tabiques, parapetos, etc.
Casos especiales
SEGUNDO NIVEL (NPT +5.80, AZOTEA) Para los tramos (A-C y C-D) se tiene:
Cargas directas: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 ∗ 𝛾𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 0.3 ∗ 0.4 ∗ 2400 = 𝟐𝟖𝟖 𝒌𝒈/𝒎 𝑃𝑎𝑟𝑎𝑝𝑒𝑡𝑜 (ℎ = 0.95𝑚) = 𝟐𝟏𝟓 𝒌𝒈/𝒎
Cargas de Losa: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 𝐶𝑈𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 ∗ 𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 300 ∗ 1.5 = 𝟒𝟓𝟎 𝒌𝒈/𝒎 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 𝐶𝑈𝑎𝑐𝑎𝑏𝑎𝑑𝑜𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑡𝑝𝑎𝑟𝑎𝑝𝑒𝑡𝑜) 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 ∗ (1.5 + 0.15) = 𝟏𝟔𝟓𝒌𝒈/𝒎 𝑤𝐷 = 𝟏𝟏𝟏𝟖𝒌𝒈/𝒎
𝑤𝐿 = 𝐶𝑈𝑠𝑜𝑏𝑟𝑒𝑐𝑎𝑟𝑔𝑎 𝑎𝑧𝑜𝑡𝑒𝑎 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 +𝑡𝑝𝑎𝑟𝑎𝑝𝑒𝑡𝑜) 𝑤𝐿 = 100 ∗ (1.5 + 0.15) 𝑤𝐿 = 𝟏𝟔𝟓𝒌𝒈/𝒎
PRIMER NIVEL (NPT +2.9) Para los tramos (A-C y C-D) se tiene:
Cargas directas: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 ∗ 𝛾𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 0.3 ∗ 0.4 ∗ 2400 = 𝟐𝟖𝟖 𝒌𝒈/𝒎 𝑇𝑎𝑏𝑖𝑞𝑢𝑒 (ℎ = 2.5𝑚 − 𝐸𝐽𝐸 1) = 𝟓𝟐𝟓 𝒌𝒈/𝒎 Cargas de Losa: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 𝐶𝑈𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 ∗ 𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 300 ∗ 1.5 = 𝟒𝟓𝟎 𝒌𝒈/𝒎 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 𝐶𝑈𝑎𝑐𝑎𝑏𝑎𝑑𝑜𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑡𝑝𝑎𝑟𝑎𝑝𝑒𝑡𝑜) 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 ∗ (1.5 + 0.15) = 𝟏𝟔𝟓𝒌𝒈/𝒎 𝑤𝐷1 = 𝟏𝟒𝟐𝟖𝒌𝒈/𝒎 Tabiques en Losa 𝑤𝐷2 = 𝐶𝑈𝑡𝑎𝑏𝑖𝑞𝑢𝑒 𝑟𝑒𝑐𝑒𝑝𝑐𝑖ó𝑛𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑡𝑜𝑡𝑎𝑙 𝑡𝑟𝑎𝑚𝑜^ ∗ 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑝𝑙𝑎𝑐𝑎 − 𝑡𝑎𝑏𝑖𝑞𝑢𝑒
𝑤𝐷2 = 567 ∗ 2.22533. 𝑤𝐷2 = 𝟑𝟖𝟐 𝒌𝒈/𝒎 Tabiquería móvil 𝑤𝐷3 = 𝐶𝑈𝑡𝑎𝑏𝑖𝑞𝑢𝑒𝑟í𝑎 𝑚ó𝑣𝑖𝑙 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎+𝑡𝑡𝑎𝑏𝑖𝑞𝑢𝑒 ) 𝑤𝐷3 = 100 ∗ (1.5 + 0.15) 𝑤𝐷3 = 𝟏𝟔𝟓 𝒌𝒈/𝒎
PRIMER NIVEL (NPT +2.90) Para el tramo C-D se tiene:
Cargas directas: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 ∗ 𝛾𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 0.3 ∗ 0.4 ∗ 2400 = 𝟐𝟖𝟖 𝒌𝒈/𝒎 Cargas de Losa: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 𝐶𝑈𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 ∗ 𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 300 ∗ 3 = 𝟗𝟎𝟎 𝒌𝒈/𝒎 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 𝐶𝑈𝑎𝑐𝑎𝑏𝑎𝑑𝑜𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑎𝑛𝑐ℎ𝑜𝑣𝑖𝑔𝑎 ) 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 ∗ (3 + 0.3) = 𝟑𝟑𝟎 𝒌𝒈/𝒎 𝑇𝑎𝑏. 𝑀ó𝑣𝑖𝑙 = 𝐶𝑈𝑡𝑎𝑏.𝑚ó𝑣𝑖𝑙 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑎𝑛𝑐ℎ𝑜𝑣𝑖𝑔𝑎 ) 𝑇𝑎𝑏. 𝑀ó𝑣𝑖𝑙 = 100 ∗ (3 + 0.3) = 𝟑𝟑𝟎 𝒌𝒈/𝒎 𝑤𝐷 = 𝟏𝟖𝟒𝟖𝒌𝒈/𝒎
𝑤𝐿 = 𝐶𝑈𝑜𝑓𝑖𝑐𝑖𝑛𝑎𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎+ 𝑎𝑛𝑐ℎ𝑜𝑣𝑖𝑔𝑎 ) 𝑤𝐿 = 250 ∗ (3 + 0.3) 𝑤𝐿 = 𝟖𝟐𝟓𝒌𝒈/𝒎
Esta viga es paralela a la dirección de armado del aligerado, por lo que se adicionará una franja tributaria como se menciona en “Casos Especiales”.
SEGUNDO NIVEL (NPT +5.80, AZOTEA) se tiene:
Cargas directas:
𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 ∗ 𝛾𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 0.3 ∗ 0.6 ∗ 2400 = 𝟒𝟑𝟐 𝒌𝒈/𝒎 𝑃𝑎𝑟𝑎𝑝𝑒𝑡𝑜 (ℎ = 0.95𝑚) = 𝟐𝟏𝟓 𝒌𝒈/𝒎
Cargas de Losa: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 𝐶𝑈𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 ∗ 𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 300 ∗ 0.8 = 𝟐𝟒𝟎 𝒌𝒈/𝒎 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 𝐶𝑈𝑎𝑐𝑎𝑏𝑎𝑑𝑜𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑡𝑝𝑎𝑟. ) 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 ∗ (0.8 + 0.15) = 𝟗𝟓 𝒌𝒈/𝒎 𝑤𝐷 = 𝟗𝟖𝟐 𝒌𝒈/𝒎
𝑤𝐿 = 𝐶𝑈𝑠𝑜𝑏𝑟𝑒𝑐𝑎𝑟𝑔𝑎 𝑎𝑧𝑜𝑡𝑒𝑎 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 +𝑡𝑝𝑎𝑟. ) 𝑤𝐿 = 100 ∗ (0.8 + 0.15) 𝑤𝐿 = 𝟗𝟓 𝒌𝒈/𝒎 PRIMER NIVEL (NPT +2.90) se tiene:
Cargas directas: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 𝑎𝑛𝑐ℎ𝑜 ∗ 𝑝𝑒𝑟𝑎𝑙𝑡𝑒 ∗ 𝛾𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 = 0.3 ∗ 0.6 ∗ 2400 = 𝟒𝟑𝟐 𝒌𝒈/𝒎 𝑇𝑎𝑏𝑖𝑞𝑢𝑒 (ℎ = 2.3𝑚) = 𝟒𝟖𝟑 𝒌𝒈/𝒎 Cargas de Losa: 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 𝐶𝑈𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 ∗ 𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒𝑙 𝑎𝑙𝑖𝑔𝑒𝑟𝑎𝑑𝑜 = 300 ∗ 0.8 = 𝟐𝟒𝟎 𝒌𝒈/𝒎 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 𝐶𝑈𝑎𝑐𝑎𝑏𝑎𝑑𝑜𝑠 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑡𝑝𝑎𝑟. ) 𝐴𝑐𝑎𝑏𝑎𝑑𝑜𝑠 = 100 ∗ (0.8 + 0.15) = 𝟗𝟓 𝒌𝒈/𝒎 𝑇𝑎𝑏. 𝑀ó𝑣𝑖𝑙 = 𝐶𝑈𝑡𝑎𝑏.𝑚ó𝑣𝑖𝑙 ∗ (𝑍𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑖𝑎 + 𝑡𝑝𝑎𝑟 .) 𝑇𝑎𝑏. 𝑀ó𝑣𝑖𝑙 = 100 ∗ (0.8 + 0.15) = 𝟗𝟓 𝒌𝒈/𝒎 𝑤𝐷 = 𝟏𝟑𝟒𝟓 𝒌𝒈/𝒎
