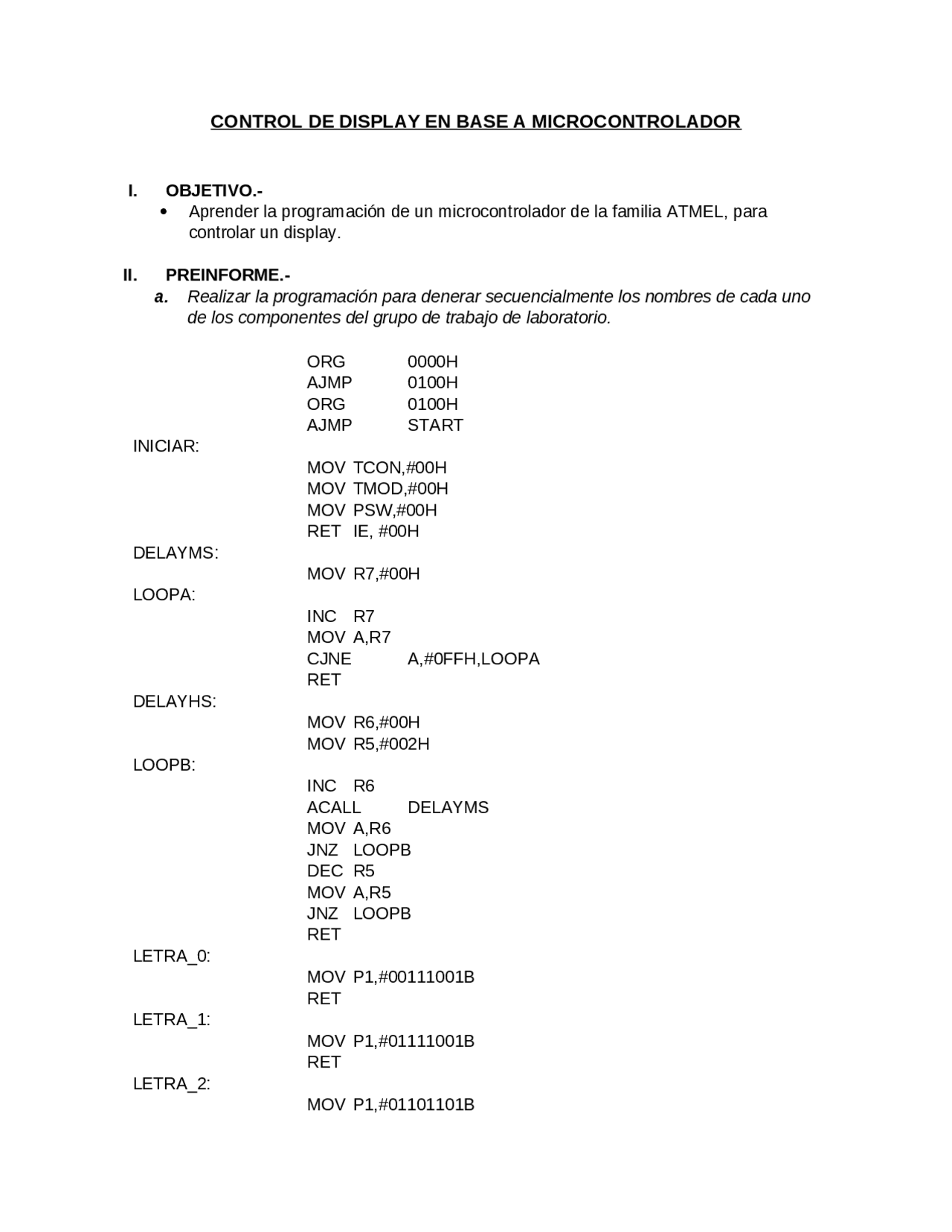

CONTROL DE DISPLAY EN BASE A MICROCONTROLADOR
I. OBJETIVO.-
Aprender la programación de un microcontrolador de la familia ATMEL, para controlar un display. II. PREINFORME.- a. Realizar la programación para denerar secuencialmente los nombres de cada uno de los componentes del grupo de trabajo de laboratorio. ORG 0000H AJMP 0100H ORG 0100H AJMP START INICIAR: MOV TCON,#00H MOV TMOD,#00H MOV PSW,#00H RET IE, #00H DELAYMS: MOV R7,#00H LOOPA: INC R MOV A,R CJNE A,#0FFH,LOOPA RET DELAYHS: MOV R6,#00H MOV R5,#002H LOOPB: INC R ACALL DELAYMS MOV A,R JNZ LOOPB DEC R MOV A,R JNZ LOOPB RET LETRA_0: MOV P1,#00111001B RET LETRA_1: MOV P1,#01111001B RET LETRA_2: MOV P1,#01101101B
RET
LETRA_3:
MOV P1,#01110111B
RET
LETRA_4:
MOV P1,#01010000B
RET
LETRA_5:
MOV P1,#10000000B
RET
LETRA_6:
MOV P1,#00011111B
RET
LETRA_7:
MOV P1,#00111111B
RET
LETRA_8:
MOV P1,#01101101B
RET
LETRA_9:
MOV P1,#01111001B
RET
LETRA_10:
MOV P1,#10000000B
RET
LETRA_11:
MOV P1,#01010100B
RET
LETRA_12:
MOV P1,#00000100B
RET
LETRA_13:
MOV P1,#01010100B
RET
LETRA_14:
MOV P1,#01110111B
RET
LETRA_15:
MOV P1,#10000000B
RET
LETRA_16:
MOV P1,#00111001B
RET
LETRA_17:
MOV P1,#00111111B
RET
LETRA_18:
ACALL DELAYHS
ACALL LETRA_
ACALL DELAYHS
ACALL LETRA_
ACALL DELAYHS
ACALL LETRA_
ACALL DELAYHS
ACALL LETRA_
ACALL DELAYHS
ACALL LETRA_
ACALL DELAYHS
AJMP LOOP
END
DIBUJAR EL LAYOUT DEL CIRCUITO.
