Información sobre la historia y funcionamiento del microscopio, así como los componentes que lo conforman y su importancia en la observación de objetos pequeños. Se explica el poder de resolución y la abertura numérica, y se detallan los tipos de objetivos y su uso. También se mencionan dos tipos de microscopios especiales: el de campo oscuro y el de contraste de fases.
Tipo: Diapositivas
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

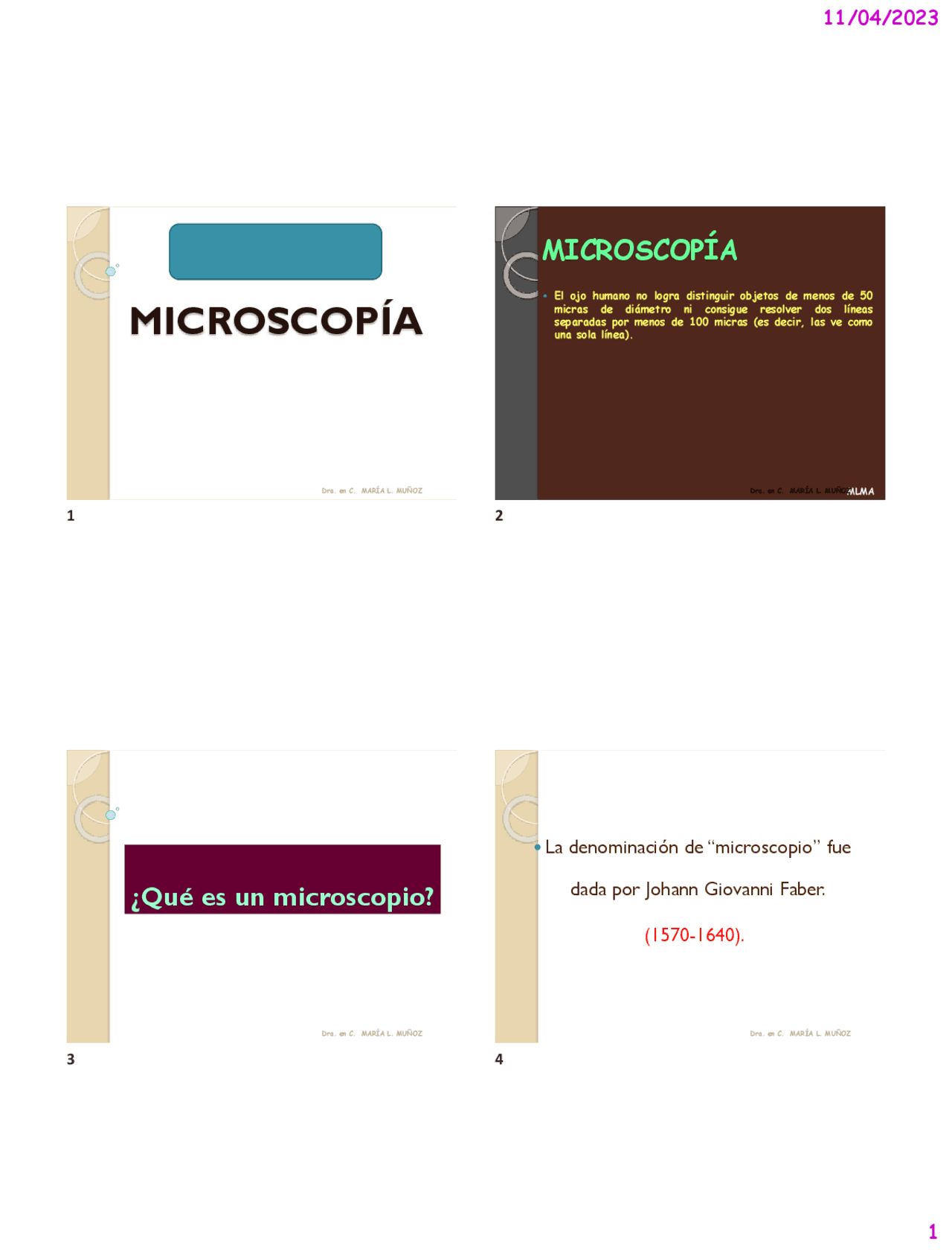

Dra. en C. MARÍA L. MUÑOZ
El ojo humano no logra distinguir objetos de menos de 50 micras de diámetro ni consigue resolver dos líneas separadas por menos de 100 micras (es decir, las ve como una sola línea). Dra. en C. MARÍA L. MUÑOZ MLMA
Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ
Historia El microscopio se invento, hacia 1610 , por Galileo, según los italianos, o por Jansen, en opinión de los holandeses. La palabra microscopio fue utilizada por primera vez por los miembros de la "Accademia dei Lincei" una sociedad científica a la que pertenecía Galileo y que publicaron un trabajo sobre la observación microscópica del aspecto de una abeja. Dra. en C. MARÍA L. MUÑOZ MLMA Historia Las primeras publicaciones importantes en el campo de la microscopía aparecen en 1660 y 1665 cuando Malpighi prueba la teoría de Harvey sobre la circulación sanguínea al observar al microscopio los capilares sanguíneos y Hooke publica su obra Micrographia. Dra. en C. MARÍA L. MUÑOZ MLMA Historia
Dra. en C. MARÍA L. MUÑOZ MLMA Historia Durante el siglo XVIII el microscopio sufrió diversos adelantos mecánicos. En 1877 cuando Abbe publica su teoría del microscopio y por encargo de Carl Zeiss mejora la microscopía de inmersión sustituyendo el agua por aceite de cedro lo que permite obtener aumentos de 2000 x. Dra. en C. MARÍA L. MUÑOZ MLMA
Microscopio estereoscópico Instrumento que mediante la sobreposición de 2 imágenes planas, una por cada ojo, permite apreciar imágenes tridimensionales o volúmenes. www.microscopeworld.com/images Dra. en C. MARÍA L. MUÑOZ Microscopio de campo claro
Dra. en C. MARÍA L. MUÑOZ MLMA PARTES ÓPTICAS
Dra. en C. MARÍA L. MUÑOZ MLMA ESPEJO
Dra. en C. MARÍA L. MUÑOZ
CONDENSADOR
Dra. en C. MARÍA L. MUÑOZ CONDENSADOR Dra. en C. MARÍA L. MUÑOZ OBJETIVOS Son los responsables del poder de resolución. Dra. en C. MARÍA L. MUÑOZ Poder de resolución Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ Dra. en C. MARÍA L. MUÑOZ OCULAR Aumenta la imagen. Dra. en C. MARÍA L. MUÑOZ Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ PARTES MECÁNICAS
Dra. en C. MARÍA L. MUÑOZ MLMA Platina Dra. en C. MARÍA L. MUÑOZ MLMA Dra. en C. MARÍA L. MUÑOZ
MICROSCOPIO DE CAMPO OBSCURO
Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ Condensador
Dra. en C. MARÍA L. MUÑOZ
La muestra se ilumina de manera controlada por medio de un diafragma anular y de objetivos especiales de contraste de fase. Este sistema de iluminación controlada hace posible distinguir detalles estructurales que varían muy ligeramente en su densidad o índice de refracción. Fue inventado en 1932. Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ
El Microscopio de Contraste de Fases Contiene: ➢ Diafragma anular en el Condensador que consta de un anillo transparente con la parte central oscurecida y que forma un cono de luz hueco como el del microscopio de campo oscuro. ➢ Placa de Difracción ó Placa de Fase dentro del tubo del sistema de lentes objetivos, la cual consta de un anillo ranurado a manera de disco. ➢ Ocular similar al del microscopio de campo claro. El contraste de fases se basa en las modificaciones de la trayectoria de los rayos de luz, los cuales producen contrastes notables en la preparación. Dra. en C. MARÍA L. MUÑOZ La iluminación
Dra. en C. MARÍA L. MUÑOZ MICROSCOPIO DE LUZ UV
Dra. en C. MARÍA L. MUÑOZ
Microscopia Confocal Dra. en C. MARÍA L. MUÑOZ La Microscopia Confocal permite el estudio de muestras orgánicas e inorgánicas que por su naturaleza fluorescen o que en su caso, estén marcadas con sustancias específicas para destacar rasgos de interés. Dra. en C. MARÍA L. MUÑOZ Componentes
Dra. en C. MARÍA L. MUÑOZ Condiciones - Las muestras deben estar teñidas con fluoróforos. - Las muestras son excitadas a una longitud de onda y fluorescen
de onda mayor. - Solo los haces de luz que pasan por el foco llegan al detector. - Se observan planos. Dra. en C. MARÍA L. MUÑOZ
Aplicaciones Estudio de estructuras y sustancias fotosensibles y autofluorescentes en biomateriales. Estudio cualitativo y cuantitativo de tejidos vegetales y animales, así como de sus estructuras celulares. Estudio de emulsiones de distinta complejidad y localización de microorganismos. Estudio de muestras in vivo a lo largo de una secuencia temporal o para la colocalización de distintos marcadores en una región concreta. Dra. en C. MARÍA L. MUÑOZ
Dra. en C. MARÍA L. MUÑOZ Referencias Ross, Michael H., Kaye Gordon I. Y Médica Panamericana. Buenos Aires, ARGENTINA. 2005. Pawlina Wojciech. Histología: Texto y Atlas Color con Biología Celular y Molecular. 4ª. Ed. Editorial Jesús Boya Vegue. Atlas de Histología y Organografía Microscópica. 3ª. Ed. Editorial Médica Panamericana. 2011. Leslie Gartner , James Hiatt. Atlas en Color de Histologia. 5ª. Ed. Ed. Editorial Médica Panamericana. 2011. Ulrich Welsch. Histologia. 2ª. Ed. Ed. Editorial Médica Panamericana. 2009. Aldo R. Panamericana. 2008. Eynard , Mirta A. Valentich , Roberto A. Rovasio. Histologia y Embriología del ser humano. 4ª. Ed. Ed. Editorial Médica Wolfgang Kühnel. Atlas Color de Citología e Histología. 11ª. Ed. Ed. Editorial Médica Panamericana. 2005. Jacqueline H. Carr , Bernadette Rodak Atlas de Hematología Clínica. 3ª. Ed. Ed. Editorial Médica Panamericana. 2010. Real Academia Nacional de Medicina. Diccionario de Términos Médicos. Ed. Editorial Médica Panamericana. 2012. Angel Mejía. Diccionario de Labaoratorio Aplicado a la Clínica. 3ª. Ed. Ed. Editorial Médica Panamericana.2005. Bruce Introducción a la Biología Celular. 3ª. Ed. Ed. Editorial Médica Panamericana. 2011. Alberts , Dennis Bray , Karel Hopkin , Alexander Johnson , Julian Lewis , Martin Raff , Keith Roberts , Peter Walter. Gartner, Leslie P. Histologia básica. Editorial Elsevier España. 2011. Montuenga, L.; Esteban, F.J.; Calvo, Alfonso. Técnicas en Histología y Biología Celular. Editorial Elsevier España. 2009. Stevens, A./Lowe, J.S. HISTOLOGIA HUMANA. 3ª. Ed. Editorial Elsevier. 2006. Junqueira, L.C.; Carneiro, J. Histologia básica. 6ª. Ed. Editorial Masson. 2005. Michael H. Ross (†) 2012. , Wojciech Pawlina, Todd. A. Barnash. ATLAS DE HISTOLOGIA DESCRIPTIVA. Editorial. Medica Panamericana. Elke Lütjen-Drecoll, Johannes W. Rohen. ANATOMIA. Un vieje al interior del cuerpo humano. Editorial. Medica Panamericana.2012. Vladimir Flores. Bases moleculares y celulares de la histogénesis, la morfogénesis y las alteraciones del desarrollo. Orient formación médica. Ed. Editorial Médica Panamericana. 2012. ada a la Francisco Javier Calderón Montero. Fisiología Humana. Aplicación a la actividad física. Editorial. Medica Panamericana. 2012. Dra. en C. MARÍA L. MUÑOZ Referencias Gerard J. Tortora , Bryan Derrickson. Principios de anatomía y fisiología. 11ª. Edición. Editorial. Medica Panamericana. 2006. Aldo R. Edición. Editorial Medica Panamericana. 2008. Eynard / Mirta A. Valentich /Roberto A. Rovasio. Histologia y Embriologia del ser humano. Bases celularfes y molecuolares. 4ª. Di Fiore. Nuevo Atlas De Histologia Normal. Editorial Ateneo. 2006. SEPULVEDA, JULIO. TEXTO ATLAS DE HISTOLOGIA BIOLOGIA CELULAR Y TISULAR. Editorial Mac Graw Hill, México. 2012. FORTOUL. Histologia y biología celular. Editorial Mac Graw Hill, México. 2010. Dra. en C. MARÍA L. MUÑOZ
