Este documento ofrece una introducción a la microscopía óptica, su historia, componentes y el manejo básico de este instrumento científico. La microscopía óptica es un aparato necesario en campos como la química, histología y anatomía patológica, entre otros, para estudiar estructuras y determinaciones microscópicas. El documento incluye una descripción de los componentes básicos del microscopio, como el ocular, objetivo, cabezal, condensador, diafragma, foco, tubo, revolver, tornillos macro y micrométrico, platina, pinzas sujetadoras y brazo.
Tipo: Ejercicios
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

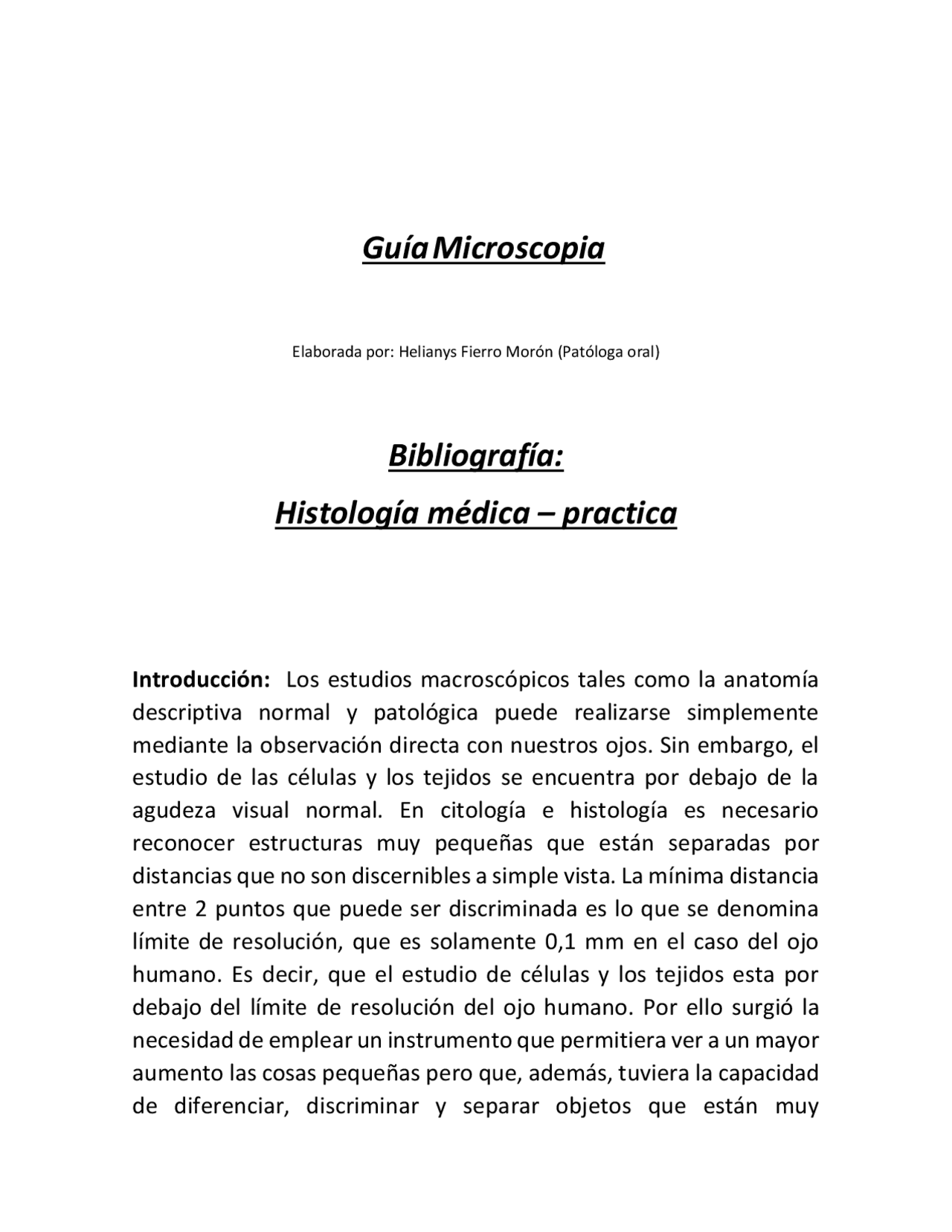

Elaborada por: Helianys Fierro Morón (Patóloga oral)
Introducción: Los estudios macroscópicos tales como la anatomía descriptiva normal y patológica puede realizarse simplemente mediante la observación directa con nuestros ojos. Sin embargo, el estudio de las células y los tejidos se encuentra por debajo de la agudeza visual normal. En citología e histología es necesario reconocer estructuras muy pequeñas que están separadas por distancias que no son discernibles a simple vista. La mínima distancia entre 2 puntos que puede ser discriminada es lo que se denomina límite de resolución, que es solamente 0,1 mm en el caso del ojo humano. Es decir, que el estudio de células y los tejidos esta por debajo del límite de resolución del ojo humano. Por ello surgió la necesidad de emplear un instrumento que permitiera ver a un mayor aumento las cosas pequeñas pero que, además, tuviera la capacidad de diferenciar, discriminar y separar objetos que están muy
próximos. Dicho instrumento es el microscopio óptico, cuyo límite de resolución es de alrededor de 0,2 micras. Se han desarrollado distintos modelos de microscopios, pero en esencia todos tienen dos lentes (ocular y objetivo) alineadas en el miso eje. Un microscopio óptico es un microscopio basado en lentes ópticas. También se le conoce como microscopio de luz (que utiliza luz o «fotones») o microscopio de campo claro. El desarrollo de este aparato suele asociarse con los trabajos de Anton van Leeuwenhoek. Los microscopios de Leeuwenhoek constaban de una única lente pequeña y convexa, montada sobre una plancha, con un mecanismo para sujetar el material que se iba a examinar (la muestra o espécimen). Este uso de una única lente convexa se conoce como microscopio simple, en el que se incluye la lupa, entre otros aparatos ópticos.
5. Diafragma : Regula la cantidad de luz que llega al condensador. 6. Foco : Dirige los rayos luminosos hacia el condensador. 7. Tubo : es la cámara oscura que porta el ocular y los objetivos. Puede estar unida al brazo mediante una cremallera para permitir el enfoque. 8. Revólver : Es el sistema que porta los objetivos de diferentes aumentos, y que rota para poder utilizar uno u otro, alineándolos con el ocular. 9. Tornillos macro y micrométrico : Son tornillos de enfoque, mueven la platina o el tubo hacia arriba y hacia abajo. El macrométrico, permite desplazamientos amplios para un enfoque inicial y el micrométrico, desplazamientos muy cortos, para el enfoque más preciso. Pueden llevar incorporado un mando de bloqueo que fija la platina o el tubo a una determinada altura. 10. Platina : Es una plataforma horizontal con un orificio central, sobre el que se coloca la preparación, que permite el paso de los rayos procedentes de la fuente de iluminación situada por debajo. 11. Pinzas sujetadoras : Dos pinzas, sirven para retener el portaobjetos sobre la platina y un sistema de cremallera que permite mover la preparación. Puede estar fija o unida al brazo por una cremallera para permitir el enfoque. 12. Brazo: Es la estructura que sujeta el tubo, la platina y los tornillos de enfoque asociados al tubo o a la platina. La unión con la base puede ser articulada o fija. 13. Base o pie : Es la parte inferior del microscopio que permite que este se mantenga de pie.
Deben distinguirse dos etapas:
