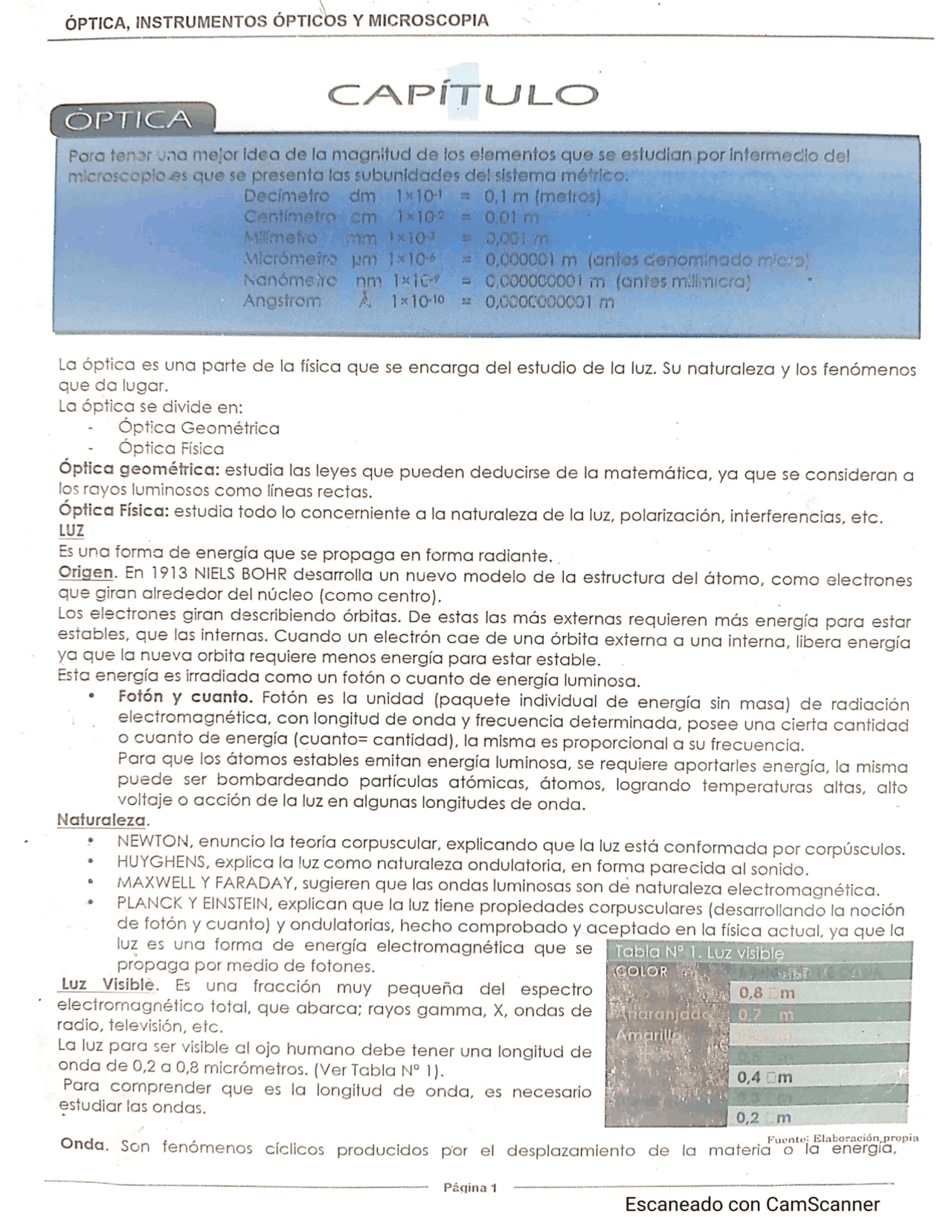

N ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA CAPÍTULO OPTICA La óptica es una parte de la física que se encarga del estudio de la luz. Su naturaleza y los fenómenos que da lugar. La óptica se divide en: - Óptica Geométrica - Óptica Física Óptica geométrica: estudia las leyes que pueden deducirse de la matemática, ya que se consideran a los rayos luminosos como líneas rectas. Óptica Física: estudia todo lo concerniente a la naturaleza de la luz, polarización, interferencias, etc. LUZ Es Una forma de energía que se propaga en forma radiante. Origen. En 1913 NIELS BOHR desarrolla un nuevo modelo de la estructura del átomo, como electrones que giran alrededor del núcleo (como centro). . Los electrones giran describiendo órbitas. De estas las más externas requieren más energía para estar estables, que las internas. Cuando un electrón cae de una órbita externa a una interna, libera energía ya que la nueva orbita requiere menos energía para estar estable. Esta energía es iradiada como un fotón o cuanto de energía luminosa. + Fotón y cuanto. Fotón es la Unidad (paquete individual de energía sin masa) de radiación electromagnética, con longitud de onda y frecuencia determinada, posee una cierta cantidad o cuanto de energía (cuanto= cantidad), la misma es proporcional a su frecuencia. Para que los átomos estables emitan energía luminosa, se requiere aportarles energía, la misma puede ser bombardeando partículas atómicas, átomos, logrando temperaturas altas, alto voltaje o acción de la luz en algunas longitudes de onda. Naturaleza. + NEWTON, enuncio la teoría corpuscular, explicando que la luz está conformada por corpúsculos. + HUYGHENS, explica la luz como naturaleza ondulatoria, en forma parecida al sonido. * MAXWELL Y FARADAY, sugieren que las ondas luminosas son de naturaleza electromagnética. + PLANCK Y EINSTEIN, explican que la luz tiene propiedades corpusculares (desarrollando la noción de fotón y cuanto) y ondulatorias, hecho comprobado y aceptado en la física actual, ya que la luz es una forma de energía electromagnética que se PENA Uz VISI6l ” propaga por medio de fotones. GOLOR E Ef Luz Visible. Es una fracción muy pequeña del espectro [MN q electromagnético total, que abarca; rayos gamma, X, ondas de radio, televisión, etc. La luz para ser visible al ojo humano debe tener una longitud de onda de 0,2 a 0,8 micrómetros. (Ver Tabla N? 1) Para cornprender que es la longitud de onda, es necesario estudiar las ondas. Fuente; Elaboración, propia Onda. Son fenómenos cíclicos producidos por el desplazamiento de la materia o la “energía, > Página 1 E Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA gráficamente se puede representar. (Figura. 1). Figura N* 1. Componentes y dirección de una onda Lo longitud de onda (5) brinda el color a la luz; así una D= 0,2 jm corresponde al color violeta y 0,8 al rojo. Ñ a Encontrándose los demás colores del espectro sol 0,2 pm, corresponde a la luz ultravioleta (U.V.) y mayor a 0,8 a los rayos infrarrojos, humano. La amplitud de onda está en relación al brillo, es así que a mayor amplitud, menor brillo. . Velocidad. Se ha demostrado que la velocidad de la luz en el vacío es de 300.000 Km/seg. (Que es igual a lo velocidad de la electricidad), en el aire es algo menor (299.800 Km/seg.). Frecuencia. La luz visible tiene una frecuencia vibratoria de 400 a 800 billones de ciclos por segundo. - Propagación. La luz se propaga en forma estrictamente rectilínea, no es afectada por la gravedad ni por campos electromagnéticos. Y . lar entre estos rangos. Una longitud de onda menor a ambos invisibles al ojo REFLEXIÓN _ Es el cambio de dirección que sufren los rayos 2. Rofiexión especular luminosos al incidir sobre una superficie. ñ Según el sitio de superficie, la reflexión puede ser: a) Especular o Regular. Se producen cuando los rayos llegan a una superficie especular (espejo) y se desvían en una sola dirección. (fig. 2) b) Difusa o Irregular. Se produce cuando la superficie es áspera o irregular, de tal modo que un haz de rayos luminosos paralelos, al incidir sobre esta superficie se refleja en todas las direcciones, dejando de estar paralelos, es así que la mayor parte de los cuerpos producen reflexión difusa. (fig. 3) Fuente: Elaboración propia Componentes. La reflexión especular es la que nos interesa conocer y presenta (fig. 4): . + Elrayo que llega a la superficie se denomina rayo incidente (R.l.) y al que se aleja de la misma, se llama rayo reflejado (R.R.). + Se denomina punto de Incidencia (O), al vértice que conforman los rayos incidente y reflejado. Página 2 RENÉ ROTEIHO Drama as > Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA - Convexos, son aquellos espejos esféricos, cuya | Figura N*7. Espejo convexo superficie externa del casquete es la reflectante - (cubierta con amalgama), tienen la propiedad de Y separar (dispersar) los rayos reflejados, por esto no | dl tienen utilidad en microscopia. (fig. 7) | 2. Espejos curvos Elípticos | A 3. Espejos curvos Parabólicos A REFRACCIÓN HA ente: Elaboración pro Es el cambio de dirección que sufren los rayos luminosos al atravesar medios de diferente densidad óptica. Se debe a que ocurre una variación de la velocidad de propagación de la luz en cada medio. Si el medio es ópticamente menos denso que el primitivo, el rayo al refractarse, se aleja de Normal. (fig. 8). Pero si es más denso que el primero (ópticamente), el rayo se aproximará a la Normal. (fig. 9). Figura N* 8. Fenómeno de refracción Figura N? 9. Fenómeno de refracción A 4 | vidrio y | La longitud de onda determina mayor o menor refracción, ya que a mayor longitud de onda, menor desvío de los rayos luminosos, y la menor longitud de onda, mayor desvío de los rayos. Este cambio de dirección deja de acontecer si el rayo luminoso, coincide con la Normal. Componentes. (fig. 10) + Elrayo que incide se denomina rayo incidente [(R.l.). + Elángulo que conforma el R.I. con la Normal, se denomina ángulo de incidencia (0). + Alrayo que cambia de dirección se denomina rayo refraciado (R.R.). + Y alángulo que forma el R.R. con la Normal se denomina ángulo de refracción (0). Figura N* 10, Componentes del Fenómeno de refracción Fuente: Elaboración propia Leyes de Refracción. La refracción se rige por las siguientes leyes: Página 4 —_——— Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA 1% Ley: el rayo incidente, el refractado y la normal se encuentran en un mismo plano. - 2% Ley: los ángulos de incidencia y refracción son diferentes. Índice de Refracción (L.R.). Existen dos variables, el absoluto que se toma respecto al vacío; y el relativo que se fija en la comparación con el aire, cuyo índice de refracción es 1. El índice de refracción es una relación de la refracción en diversos medios, se obtiene mediante la relación entre el ángulo de incidencia (en el primer medio) y al ángulo de refracción (en el segundo medio), este índice es constante para dos medios determinados, variando al cambiar alguno de ellos. Los índices de refracción relativos (respecto al aire) son: También se puede obtener, mediante la relación de la velocidad de la luz en el medio primitivo (primer medio), respecto a la velocidad en el segundo medio. ' . Así por ejemplo, la velocidad de la luz en el agua es de 225.000 Km/seg. Su índice de refracción relativo será: LENTES. Son medios diáfanos (transparentes), limitados por dos superficies, siendo por lo menos una de ellas, segmento de esfera. Clasificación. Según la curvatura de las superficies y la acción sobre los rayos luminosos (refracción), las lentes se clasifican en: 1. Convergentes, convexas, positivas o de aumento. 2. Divergentes, cóncavas, negativas o de reducción. 1. Lentes convergentes. Se denominan así porque juntan los rayos luminosos, estas lentes producen imágenes amplificadas y son las que se emplean en el microscopio óptico. Presentan el mayor espesor en el centro de la lente y el menor en los bordes de la misma. + Clasificación. Según las superficies pueden ser: a. Biconvexas b. Plano convexas Cc. Convexo cóncavas, menisco convergente o menisco positivo. a. Y b. Cc. 2. Lentes divergentes. Se denominan así porque divergen (separan) los rayos luminosos, dan imágenes virtuales y de menor tamaño. El mayor espesor está en los bordes de estas lentes y el menor en el centro. . Estas lentes no son empleadas en el microscopio, razón por la cual no las estudiamos con más detalle. . Clasificación, Según la curvatura de las superficies, las lentes divergentes pueden ser: a. Bicóncavas b. Plano cóncavas Cc. Cóncavo convexas, menisco divergente o negativo Páaina 5 — ES Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA puede ser proyectada sobre una pantalla y está al otro lado de la lente, respecto al objeto; virtual, está conformada por la prolongación de los rayos luminosos, no puede ser proyectada sobre una pantalla y esta al mismo lado de la lente que el objeto. b) Posición. Describir en donde se forma; en el foco principal, centro de curvatura, infinito, etc. c) Sentido. Puede la imagen estar derecha o invertida respecto al objeto. d) Magnitud. Puede ser mayor, menor o igual al objeto. Los seis casos de formación de la imagen son: + Ter caso. El objeto está en el infinito, la imagen es puntiforme (diminuto) y se forma en el foco principal del otro lado de la lente (Fig.13). Figura N* 13, Primer caso Ñ en a 4 ias ee m ES" - PO - cd e Ln. -- at E EN ole Fuente: Elaboración propia * 2do caso. El objeto está localizado entre el infinito y el centro de curvatura, la imagen es real, invertida y de menor tamaño, este situado entre el foco principal y el centro de curvatura del otro lado de la lente (Fig.14). Figura N* 14. Segundo caso Fuente: Elaboración propia 3er caso. El objeto está en el centro de curvatura, la imagen es real, invertida, de igual tamaño y situada en el centro de curvatura del otro lado de la lente (Fig.15). Figura N* 15, Tercer caso Fuente: Elaboración propia + áfto caso. El objeto está entre el centro de curvatura y el foco principal, la imagen es real, invertida, de mayor tamaño y se halla más allá del centro de curvatura del otro lado de la lente. ' Este caso se presenta en la lente frontal del objetivo del microscopio óptico (Fig.16). Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA Fuente: Elaboración propia al. No se forma imagen;ya que los rayos salen infinito) (Fig.17). + 5to caso, El objeto se encuentra en el foco princip: paralelos entre sí (teóricamente se formarían en el . nt: laboracie ropia éto caso. El objeto se encuentra entre el foco principal y el punto nodal. La imagen es virtual, derecha y de mayor tamaño, situada en el mismo lado de la lente, detrás del objeto. Este caso se encuentra en el ocular del microscopio común (Fig.18). Fuent: laboración propia Defectos de la lente. También se denominan aberraciones, son las siguientes: Te De esfericidad o esférica. Se produce por que los rayos luminosos que inciden sobre los bordes de la lente se desvían más que los centrales. Cortando el eje principal más cerca de la lente que los demás, dando así una imagen difusa. Se corrige empleando lentes de mínima curvatura (lentes aplanéticas) o diafragmando de tal modo que solo se emplean los rayos que llegan a las partes cenirales de la lente (Fig.19). Figura N* 19. Defecto de esfericidad Página 8 Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA punto de la pantalla donde inciden, no hay luz. Es importante recalcar que el ojo humano no distingue diferencias de fase menores a media longitud de onda (Fig.22-B). 2. Polarización. El microscopio de polarización se basa en este 7 fenómeno, la luz natural presenta vibraciones (ondas) en todas direcciones, en tomo a la dirección de propagación, cuando pasa por sustancias polaroides (que polarizan) se absorben todas A las vibraciones, menos las que tienen una sola dirección. A Se denomina al rayo que sufre refracción (como haz luminoso) Rayo Ordinario (R.O.) y al polarizado, Rayo Extraordinario (R.E.). Los elementos que tienen una ordenación interna y periódica (que se repite ordenadamente) de sus átomos, producen este fenómeno, denominándose elementos cristalinos, anisótropos o birrefringentes (Fig.23). Elementos que tienen esta propiedad: prismas de Nicol, fascículos colágenos, la fibra muscular estriada, etc. Los elementos en los cuales el haz luminoso no sufre esta división en dos rayos, se denominan sustancias amorfas, isótropas o monorrefringentes, es porque solo tienen un índice Único y propio de refracción (Fig.24). Figura N* 24. Elementos Birrefringentes 3. Difrac El microscopio de campo oscuro o ultramicroscopio, se vale de este fenómeno. Cuando los rayos luminosos llegan tangencialmente a los bordes de un cuerpo opaco, se desvían de su curso, haciendo visibles estructuras muy pequeñas. Este fenómeno es el que se presenta en el efecto de Tyndall (Fig.25). 4. Fluorescencia. Este fenómeno empleado en el microscopio de fluorescencia, se basa en lo siguiente (Fig.26): -La fluorescencia es la propiedad que tienen ciertas sustancias de absorber radiaciones invisibles y devolver la misma energía en forma de radiaciones de mayor longitud de onda, gran parte visibles. . - Fosforescencia, se produce cuando ciertas sustancias absorben energía y la restituyen como un débil resplandor, aun después de haber cesado la fuente excitadora. Paca Esduracia propia. Figura N* 26, Diferencias entre Fluorescencia y Fosforescencia a Fuente! Imagenes, buscador Google. Ñ OS Página 10 Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPÍA CAPÍTULO INSTRUMENTOS ÓPTICOS “1. Mlcroscoplo simple 2. Microscoplo compuesto 3. Elojohumano 1. MICROSCOPIO SIMPLE. Está compuesto por una lente convergente que empleada de acuerdo al sexto caso de formación de imágenes, logra Una imagen virtual, derecha y de mayor tamaño. Así se logra que una mayor área de la retina sea cubierta por la imagen, ya que cuanto mayor sea, mayores serán los detalles que puedan apreciarse (Fig.1). El poder de amplificación está limitado por las aberraciones que se presentan cuanto mayor es el aumento logrado. Ez N21, Ejemplos de Microscopio Simple “Ejemplos de Microscopios simples: A-Lupo; B. Lentes de Relejera: C. Lupa Cuenta Hilo D. Lupa do bolailo 2. MICROSCOPIO COMPUESTO. También denominado microscopio fotonico, microscopio óptico, fotomicroscopio, microscopio de campo claro, microscopio común. . Es Un sistema de lentes, donde la imagen es ampliada en dos etapas, inicialmente por un conjunto de lentes en el objetivo y después Una segunda etapa en los lentes del ocular. Para Un estudio más ordenado, , describimos al microscopio en dos partes, las mismas están relacionadas íntimamente entre sí: a. Parte mecánica, estativo o montura. Corresponde a todos los elementos: que sirven para sustentar la parte óptica, corresponde a las partes mecánicas y/o de plástico del microscopio y son: 1) Base o pie. Está destinado a sostener el instrumento, presenta diversas formas, en U, V, Y, circular, rectangular (Fig.2). . La base debe ser sólida y pesada para brindar estabilidad. Por lo general tiene tres puntos de apoyo. 2) Columna o pilar. Es un vástago metálico que se proyecta desde el tercio posterior del pie, puede ser doble cuando el asa o limbo puede ser inclinado a voluntad, o simple cuando la inclinación del tubo es fija (Fig.2). Cuando es doble, se articula con el asa o limbo (para dar movimientos de inclinación). mediante una charnela. . 3) Asa, limbo o brazo. Es una estructura que presenta la forma de "C", se relaciona con su parte superior con el tubo y con la parte inferior con la platina y la columna, este * elemento sirve para transportar (sujetar) al microscopio (Fig.2). Página 11 Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA Figura N2 4, Subplatina 5) Subplatina. Es el conjunto de plezas situadas debajo de la platina, presenta Un sistema de sostén de: * Condensador * Diafragma + Aros porta filtro Este sistema mediante piñón y cremallera posee movimientos de ascenso y descenso. 1 para cambiar el foco de : | 1. Condensador; 2. Diafragma; 3. Aro porta iluminación a voluntad, |. J filtros; 4. Regulador de la Subplatina (Piñón y siendo en otros casos fijo blanc (Fig.4). t $6) Tubo o cuerpo. Es un cilindro hueco, internamente negro mate. En su porción superior se relaciona con los oculares y con la inferior con el revolver portaobjetivos. Tiene una longitud de 160 mm, para que la imagen proyectada por el objetivo, sea captada por el ocular (Fig.2). 7) Revolver portaobjetivos. Consiste en dos casquetes superpuestos, de tal forma que el superior esta fijo al tubo y el inferior gira ya por que el centro (como eje) esta fijo al superior. En el interior se enroscan los objetivos, que son en número variable. Este en su parte posterior presenta una lámina metálica fija al casquete superior, esta lámina encaja en muescas en el interior, indicando que está en "eje óptico” (Fig.5). Figura N2 5. Revolver portaobjetivos A: Partes del Revolver portaobjetivos. 1. - Cosquete Inferior; 2. Roscas universal Objetivos; B: Microscopio sin eje óptico... Muesca: 5. Laminilla metálica; C: Mi en "Eje oplico"é. Casquete Supel Óptico. á 8) Sistema de enfoque. En los microscopios que tienen una inclinación determinada y fila del tubo; el enfoque se realiza ascendiendo y descendiendo la platina. En aquellos modelos en los cuales el asa y en consecuencia el tubo pueden ser inclinado A voluntad, el sistema de enfoque actúa sobre el tubo, Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA A AAA sd PP” Ñ El sistema presenta dos botones o tomillos; separados o juntos (en Uno solo) según el modelo y son: ¡. — Macrométrico o de movimiento rápido, Es el tornillo de mayor tamaño. Presenta un piñón (rueda dentada) que engrana a una cremallera (superficie dentada). Tanto el piñón como la cremallera presentan los dientes en dirección oblicua, para evitar el descenso espontáneo ya sea del tubo o de la platina (Fig.6). Con este tomillo se obtienen movimientos amplios que según la marca del microscopio, varía entre 0,5 a 0,2 cm por vuelta (Fig.6). ii Micrométrico o movimiento lento. Empleado para lograr un enfoque fino y nítido, presenta un complicado sistema que desmultiplica los movimientos, de tal modo que se logra movimientos en micras (Fig.6). A: Botones/Tomilos separados o juntos según el modelo (Circulo); B y C: 1. Tornillo micrométrico; 2. Tomillo Macrométrico; D: Sistema de piñón y cremallera. b. Parte óptica. Destinada a lograr una imagen aumentada del objeto, consta de: 1) Objetivos. Son un sistema de lentes (más de una lente) dispuestos en cilindros huecos; por su parte inferior se relacionan con el objeto de estudio y por la parte superior, por medio de roscas universales, se atornillan al revolver portaobjetivos. Presentan en su exterior, grabado el aumento (X), la abertura numérica (N.A.), la longitud del tubo para el cual está construido, además del espesor del cubreobjetos para mejor observación, como también un código de colores (Fig. 7-B; Fig.8). La lente principal (y de todo el microscopio) es la inferior, plano convexo, denominada lente frontal del objetivo (sitio donde se da el 4% caso de formación de imagen), esrla Única responsable del aumento, las demás lentes sirven solo para corregir las aberracionés (Fig.7). Figura N2 7. Objetivos US — ¿ausscion de alerón a Steeteontalsno cmo Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA iS Pe 2) Oculares. Se denominan así porque están en relación con el ojo del observador. Los microscopios que 'presentan un solo ocular se denominan Monoculares y los que presentan dos, pudiéndose ver con ambos ojos a la vez, se denominan binoculares. Los oculares tienen el objeto de recoger la imagen lograda por el objetivo. Dando una imagen más aumentada y virtual. Presenta dos lentes, la superior o Lente Ocular propiamente dicha que actúa como una 4 lupa sóbre la imagen que brinda la lente inferior De Campo o Colectora, esta corrige las aberraciones de esfericidad producida por los objetivos, hace la imagen un poco más pequeña y más luminosa, proyectándola para que la lente superior la capte (Fig.10). Figura N2 10, Oculares A: Diferentes tamaños y aumentos de oculares, 1) Lente Ocular Propiamente dicha; 2) Diafragma del ocular: 3) Lente de compo/Colectora; B: vista extema; C: Vista interna e inferior; D: Binocular (Con deslizamiento externo e 3) Aparato de iluminación. Está situado debajo de la platina, en la Subplatina; presenta: l.. Condensador. Tiene el objeto de reunir (condensar) los rayos luminosos provenientes del espejo o la fuente de luz, en un cono+ luminoso que atraviese la preparación (iluminación por transparencia) (Fig.11). É El condensador está constituido por dos lentes, un superior plano convexo, denominado lente frontal del condensador (Fig.11-B) y una inferior biconvexa, llamada lente colectriz (Fig.11-A). El condensador en algunos casos esta fijo a la platina y en otros posee movimientos de ascenso y descenso para variar el foco a gusto del observador. Si bien el condensador no tiene acción sobre la amplificación de la imagen, es de vital importancia ya que da la iluminación con la cual el objetivo captará la imagen. En algunos casos el condensador está localizado sobre el objetivo (epicondensador) mediante Un sistema de prismas la luz es proyectada sobre la A: Condensador, 1) Lenle colectriz;B: 2) Lente preparación, a través del objetivo, el haz frontal del condensador; C; Subplatina. 3) luminosos incide sobre la muestra y es Condensador, 4) Fillto captado nuevamente por el objetivo. Figura N2 11. Condensador — o Página 16 — Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA Existen diferentes tipos de condensadores, según el microscopio, que serán descritos en el siguiente capítulo. Diafragma/tris. (Fig.12) Se dispone para graduar la cantidad de rayos luminosos que han de ser empleados, por esta razón está debajo del condensador. Presenta varias laminillas imbricadas Unas sobre otras, de tal forma que conforman un orificio central, que puede ser agrandado o disminuido (según la cantidad de luz que se requiere) a voluntad, mediante una manecilla, qe YE Existen: diferentes tipos de diafragma, como el de disco, que consiste en un disco * con * orificios de : diferente diámetro, es así que si se desea que pase menos luz se hace coincidir el de menor diámetro con el eje óptico... Filitos. -Son láminas de vidrio, de diferentes colores que se emplean para dar color a la luz de acuerdo. a: las necesidades, se colocan en los aros porta filtros descritos en la parte mecánica. Son muy importantes cuando se emplea luz artificial, que generalmente es amarilla (Fig.11-C). Espejo (fuente de luz). Cuando se emplea luz natural para la observación, se usa el espejo para desviar los rayos hacia el condensador. El espejo del microscopio presenta dos caras, Una plana que se emplea | cuando la luz es suficiente y otra cóncava que se emplea cuando la luz. es deficiente (Fig.12-D). a El espejo está sujeto al microscopio Per. un sistema de cardan, que la: | A. varios movimientos de rotación, tarto, antero posteriores, como laterales. Según el modelo, el microscopio puede tener una fuente de luz incorporada (lámpara) brindando esta, iluminación - adecuada y directa sin requerir el espejo, (Fig.12-E). Figura N2 12. Diafragma/Iris — Espejo Diafragma Cerrado; €: Diafragma de dis Espejo y el trayecto de la Luz, 1) Sistema de +; Cordon; E; Fuente de luz (Lámpara) É Aspectos adicionales. Se describe a continuación los conceptos de: A. Aberraciones o defectos. Son los mismos que se describen en el estudio de los lentes. B. Cualidades, capacidades o poderes. Son: d 1. Poder de resolución. Es la capacidad del microsco; detalles, está en relación a la abertura numéric: cuando: dos puntos que están muy próximos, se como uno solo (ambos fusionados).” Pio de poder distinguir los más. finos a. Un buen poder de resolución $$ los puede distinguir como tales y NO Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA generalmente es de forma circular, no obstante el campo puede ser cuadrado y esta forma es muy útil al realizar estudios de coprologia o hematología, donde se requiere construir la totalidad del campo de observación de la preparación, lo cual se dificulta con un campo circular clásico al quedar zonas superpuestas (Fig.15-A). Figura N9 15. Campo microscópico — Marcha de los rayos luminosos lanejodel microscopio fotonico. Son requisitos para emplear el microscopio: El aparato debe estar preferentemente sobre una mesa Pintada de negro mate para evitar la - reflexión de la luz, además que el observador debe estar cómodamente sentado. Se procede primero a iluminar el campo, una vez obtenida Una buena iluminación (campo microscópico brillante) se coloca la preparación y se procede a separar la platina (con la muestra) de los objetivos, ya sea ascendiendo el tubo en algunos modelos o descendiendo la platina en otros casos. Luego se procede a colocar el primer aumento en eje óptico, girando siempre el revolver portaobjetivos de izquierda a derecha. Se produce un pequeño chasquido cuando el objetivo ya está en eje óptico. . Luego, mirando lateralmente se acerca la platina hacia el objetivo, hasta que este a menos de Imm, Una vez hecho esto, observando por el ocular y empleando el tornillo macrometrico, lentamente se separa la platina de los objetivos hasta encontrar una buena i se la afina empleando el tornillo micrométrico. Si se requiere mayor poder de resolución (aumento) hay que tener cuidado 'en separar la platina de los objetivos, ya que si se coloca uno de mayor aumento directamente, muy largo corre el riesgo de chocar con la muestra, pudiendo dañarse es lente frontal de objetivo. Recomendaciones. ts Cuando la luz es insuficiente, se debe ascender el condensador. - y Siempre verificar que el cubreobjetos este hacia arriba, de otro modo en algunos casos es imposible el enfoque. NO emplear xilol para limpiar las lentes, ya que puede desprenderlas y deja Un residuo grasoso. Cuando no se logra la imagen, NUNCA acercar la platina hacia los objetivos mirando por el ocular, ya que se puede descender más de lo debido, rompiendo la lente y la muestra; hecho muy frecuente, por esos iniciar el proceso mirando lateralmente. Siempre guardar el microscopio lavado con un lienzo para evitar que el polvo llegue a sus partes. imagen que luego éste al ser O lO qué es peor, la Y 3. EL OJO HUMANO. ) . Es un globo casi esférico que se comporta como una cámara fotográfica. La luz que llega al ojo, primero atraviesa la córnea, después un- líquido llamado humor acuoso, llegando al cristalino, pero antes el iris actúa como Un diafragma, regulando la cantidad de luz que debe llegar. El cristalino es una especie de lente biconvexa, sujeta por músculos ciliares que varían la curvatura de las caras de este, Página 19 Escaneado con CamScanner ÓPTICA, INSTRUMENTOS ÓPTICOS Y MICROSCOPIA saliendo la luz del cristalino, atraviesa el líquido que es el humor vítreo y alcanza la retina que es una expansión del nervio óptico, sensible a la luz (Fig.16-A). o Podemos ver a cualquier distancia del ojo, porque la distancia focal del cristalino es variable, esta propiedad se denomina poder de acomodación del ojo. La distancia focal entre un eje normal o emélrope es de aproximadamente 250 mm, cuando los músculos ciliares están relajados, se denomina distancia de la visión distinta. Esto explica porque se forma la imagen en la Subplatina, al observar por el microscopio. Con la edad los múscuks Cillares, se ponen rígidos y entonces las imágenes de los objetos próximos no son nítidas, ya que llegan a formarse detrás de la retina. Esta pérdida de poder de acomodación del cristalino se denomina Presbicia (Fig.16-B). y a o ú Cuando el globo ocular no es esférico, sino alargado en su diámetro antero posterior, o existe una convexidad exagerada del cristalino, la imagen se forma delante de la retina, perdiendo su nitidez, en especial de los objetos lejanos, este defecto se denomina miopía, y se corrige con lentes divergentes. Cuando la imagen se forma detrás de lá retina, por poca convergencia del cristalino 'o por una disminución del diámetro antero posterior del globo ocular, “dando lugar a una visión poco nítida, este fenómeno se denomina hipermetropía, y se corrige con lentes convergentes al igual que la presbicia. El astigmatismo acurre cuando la cómea o el cristalino presentan variaciones de la curvatura de alguno de los meridianos, respecto a los demás como en las lentes. Figura N2 16. El Ojo humano y algunas anomalías en la visión. Objeto lejano, - Página 20 -—-"" Escaneado con CamScanner
