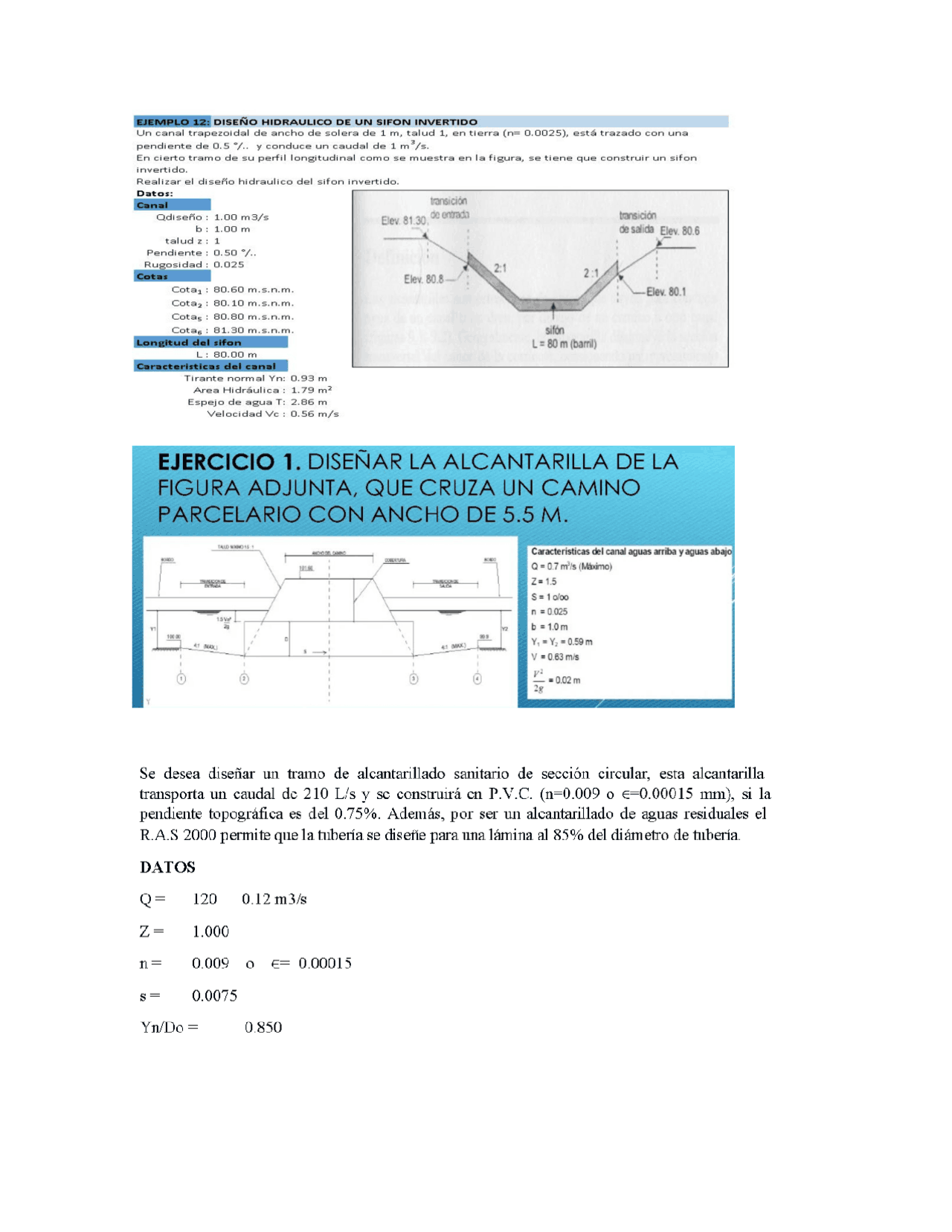

DISEÑO HIDRAULICO DE UN SIFON INVERTIDO Un canal trapezoidal de ancho de solera de 1 m, talud 1, en tierra (n= 0.0025), está trazado con una pendiente de 0.5 %/.. y conduce un caudal de 1 m*/s En cierto tramo de su perfil longitudinal como se muestra en la figura, se tiene que construir un sifon invertido. Realizar el diseño hidraulico del sifon invertido. Datos: transición 00 entrado Qdiseño : 1.00 ma/s Elev 813 b: 1.00 m taludz: 1 $ Pendiente : 0.50 7. SN Rugosidad: 0.025 2 : co Elev.80.8 E Cotay : 80.60 m.s.n.m. Cotaz: 80.10 m.s.mm. Cotas : 80.80 m.s.n.m. Cotas: 81.30 m.s.n.m. sifón L=80 m (barri) L: 80.00 m Tirante normal Yn: 0.93 m Area Hidráulica: 1.79 m? Espejo de agua T: 2.86 m Velocidad Ve : 0.56 m/s Caracteristicas del canal aguas arriba y aguas abaj Q=07 ns (Máximo) 2=15 $= 1000 n=0025 Se desea diseñar un tramo de alcantarillado sanitario de sección circular, esta alcantarilla transporta un caudal de 210 L/s y se construirá cn P.V.C. (n=0.009 o e=0.00015 mm), si la pendiente topográfica es del 0.75%. Además, por ser un alcantarillado de aguas residuales el R.A.S 2000 permite que la tubería se diseñe para una lámina al 85% del diámetro de tubería. DATOS Q= 6120 0.12m3s Z= 1.000 n= 0.009 o €e= 0.00015 s= 0.0075 YnwDo = 0.850
