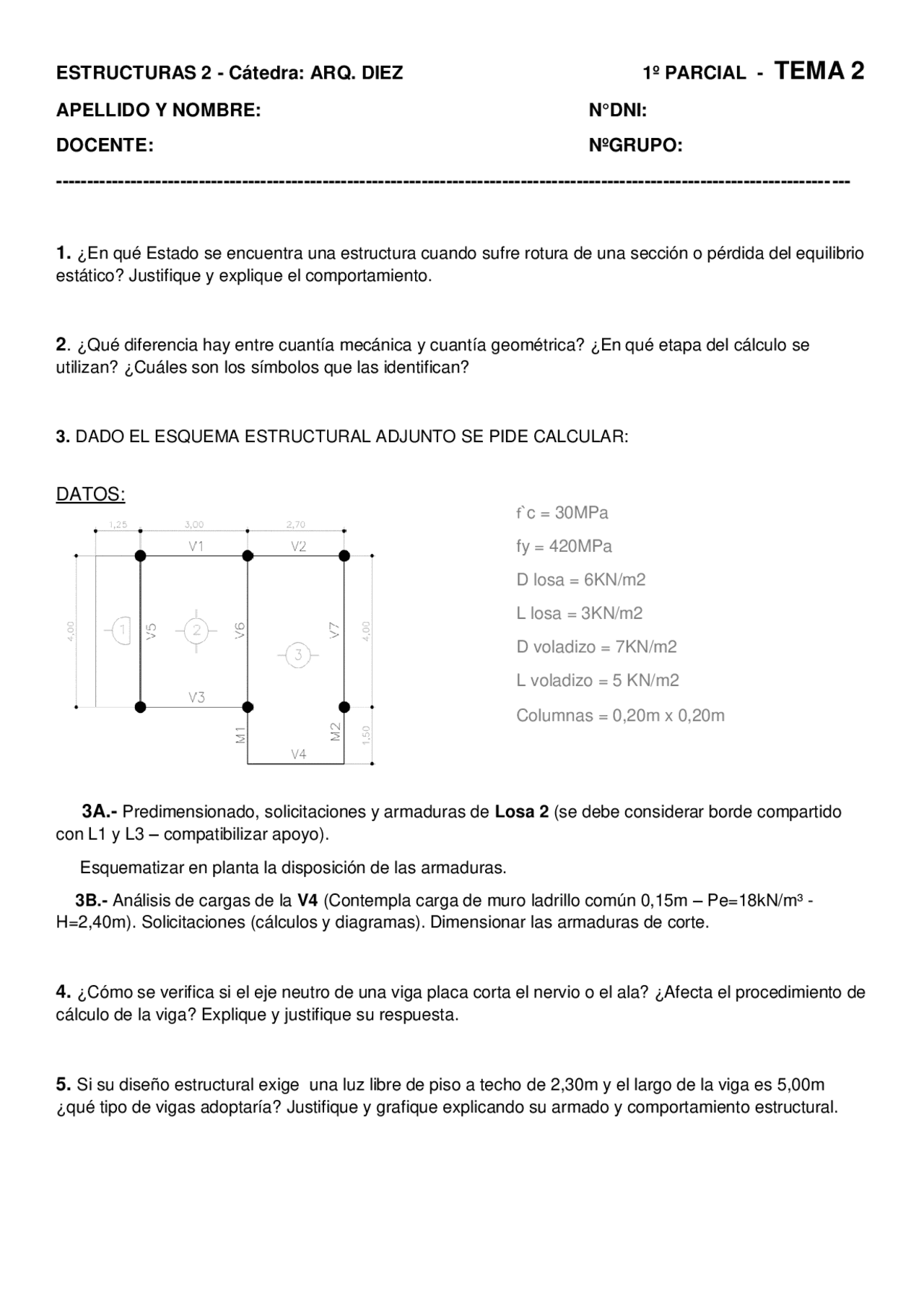

ESTRUCTURAS 2 - Cátedra: ARQ. DIEZ 1º PARCIAL - TEMA 2
APELLIDO Y NOMBRE: N°DNI:
DOCENTE: NºGRUPO:
--------------------------------------------------------------------------------------------------------------------------------
1. ¿En qué Estado se encuentra una estructura cuando sufre rotura de una sección o pérdida del equilibrio
estático? Justifique y explique el comportamiento.
2. ¿Qué diferencia hay entre cuantía mecánica y cuantía geométrica? ¿En qué etapa del cálculo se
utilizan? ¿Cuáles son los símbolos que las identifican?
3. DADO EL ESQUEMA ESTRUCTURAL ADJUNTO SE PIDE CALCULAR:
DATOS:
3A.- Predimensionado, solicitaciones y armaduras de Losa 2 (se debe considerar borde compartido
con L1 y L3 – compatibilizar apoyo).
Esquematizar en planta la disposición de las armaduras.
3B.- Análisis de cargas de la V4 (Contempla carga de muro ladrillo común 0,15m – Pe=18kN/m³ -
H=2,40m). Solicitaciones (cálculos y diagramas). Dimensionar las armaduras de corte.
4. ¿Cómo se verifica si el eje neutro de una viga placa corta el nervio o el ala? ¿Afecta el procedimiento de
cálculo de la viga? Explique y justifique su respuesta.
5. Si su diseño estructural exige una luz libre de piso a techo de 2,30m y el largo de la viga es 5,00m
¿qué tipo de vigas adoptaría? Justifique y grafique explicando su armado y comportamiento estructural.
f`c = 30MPa
fy = 420MPa
D losa = 6KN/m2
L losa = 3KN/m2
D voladizo = 7KN/m2
L voladizo = 5 KN/m2
Columnas = 0,20m x 0,20m
