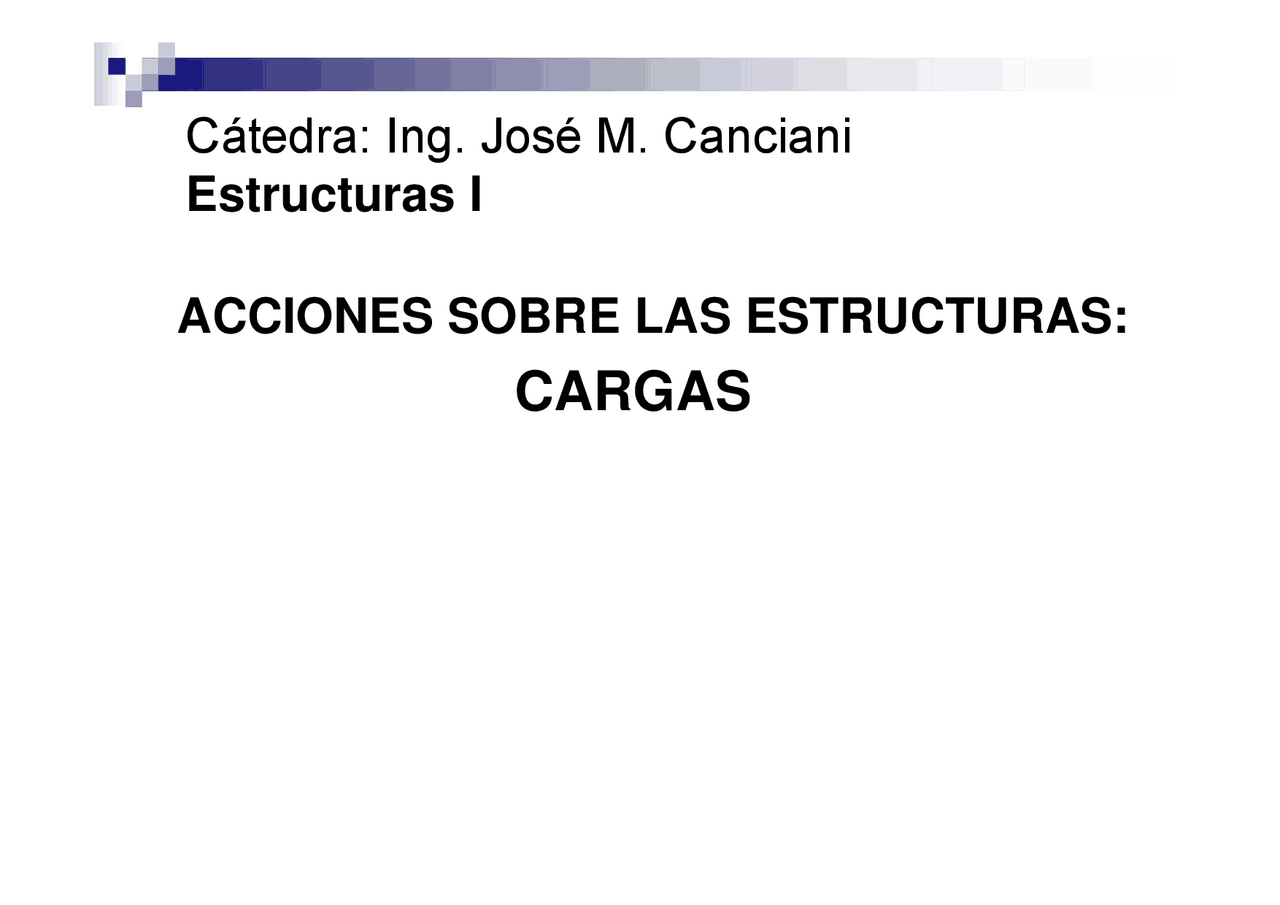

Cátedra: Ing. José M. Canciani Estructuras I

ACCIONES SOBRE LAS ESTRUCTURAS:

CARGAS

Cargas

Fuerzas

que resultan

del peso de todos los materiales de

construcción,

del peso y actividad de sus ocupantes con el

equipamiento

También de efectos ambientales y climáticos

tales como nieve, viento, etc.

Unidades más utilizadas:

UNIDADES DE FUERZA „

Kilogramo fuerza

(kg) ( Kg)

„

Tonelada

(Ton.) (T)

„

Kilo Newton (KN) = 102 Kg

UNIDAD DE LONGITUD: „

Metro

(m)

UNIDAD DE SUPERFICIE: „

Metro cuadrado

(m2)

CLASIFICACIÓN DE LAS CARGASSEGÚN LA FORMA DE DISTRIBUCIÓN

DISTRIBUIDAS

o

CONCENTRADAS

Carga distribuida superficial „

Es una carga que está repartida en una superficie (T / m2)

„

Se expresa en unidades de fuerza sobre unidades desuperficie

„

Representa la mayor parte de las cargas de un edificio, varíadesde 10 Kg/m2 en una cubierta liviana hasta los 5000 Kg/m2en el piso de un depósito, pasando por los 800 Kg/m2 delentrepiso de una casa o los 1300 Kg/m2 del piso de unedificio importante.

„

Se considera para dimensionar las losas o entrepisos

Carga distribuida lineal^ „

Es la carga que está repartida sobre una línea,generalmente la origina una superficie (losa) contiguaque se apoya en esa línea (viga), se expresa en Kg/m.

„

Es la que se considera para dimensionar las vigas

Según el

tiempo de aplicación

CARGAS ESTÁTICAS

„

Se llama así a las que son aplicadas lentamente yaccionan por un período prolongado.

„

La mayoría de las cargas con las que se dimensiona enArquitectura son de este tipo.

Base

Cargas Permanentes „

Cargas en las cuales las variaciones a lo largo deltiempo son raras o de pequeña magnitud y tienen un tiempo de aplicación prolongado.

„

En general, consisten en el

peso de todos los

materiales

de construcción incorporados en el edificio,

incluyendo paredes, pisos, techos, cielorrasos,escaleras, elementos divisorios, terminaciones,revestimientos y otros ítems arquitectónicos yestructurales, y equipamiento de servicios.

Cuando se determinen las

cargas permanentes

se deben

usar los pesos reales de los materiales. En ausencia de información fehaciente, se usarán los valores que se indican en el Reglamento del Centro de Investigación de los Reglamentos Nacionales de Seguridad para las Obras Civiles del Sistema INTI:

CIRSOC 101

Las cargas permanentes se obtendrán multiplicando los volúmenes o superficies considerados en cada caso, por los correspondientes pesos unitarios que se indican en las Tablas.

Equivalencia de unidades

valores usuales

100 kg = 1 kN

Cien kilogramos

1 kiloNewton

10 kg = 1 dN

Diez kilogramos

1 decaNewton

En caso que el peso unitario figure como KN/m2 se trata de una carga distribuida en una superficie y su valor es: Carga (Kg/m2) = Peso Unitario de la tabla (KN/m2) x 102 Por ejemplo una cubierta de pizarra significará una carga de peso propio de

0 ,9 KN/m2 x

= 91.8 Kg/m

Si fuese una carga lineal su valor es : Carga (Kg/m) = Peso Unitario de la tabla (KN/m3) x

sección del material (m2) x 102

Por ejemplo una viga de hormigón armado de 0 ,35 m x 0,65 m de sección tendrá una carga de peso propio de: 24 KN/m2 * 0,35 m * 0,65 m * 102 = 556,9 Kg/m

SOBRECARGAS

destino del entrepiso o cubierta

„

Son aquellas originadas por el

uso y ocupación

de un

edificio u otra estructura, y no incluye cargas debidas ala construcción o provocadas por efectos ambientales,tales como nieve, viento, acumulación de agua, sismo,

„

Las sobrecargas en cubiertas son aquellas producidas por materiales, equipos o personal durante elmantenimiento, y por objetos móviles o personasdurante la vida útil de la estructura.
