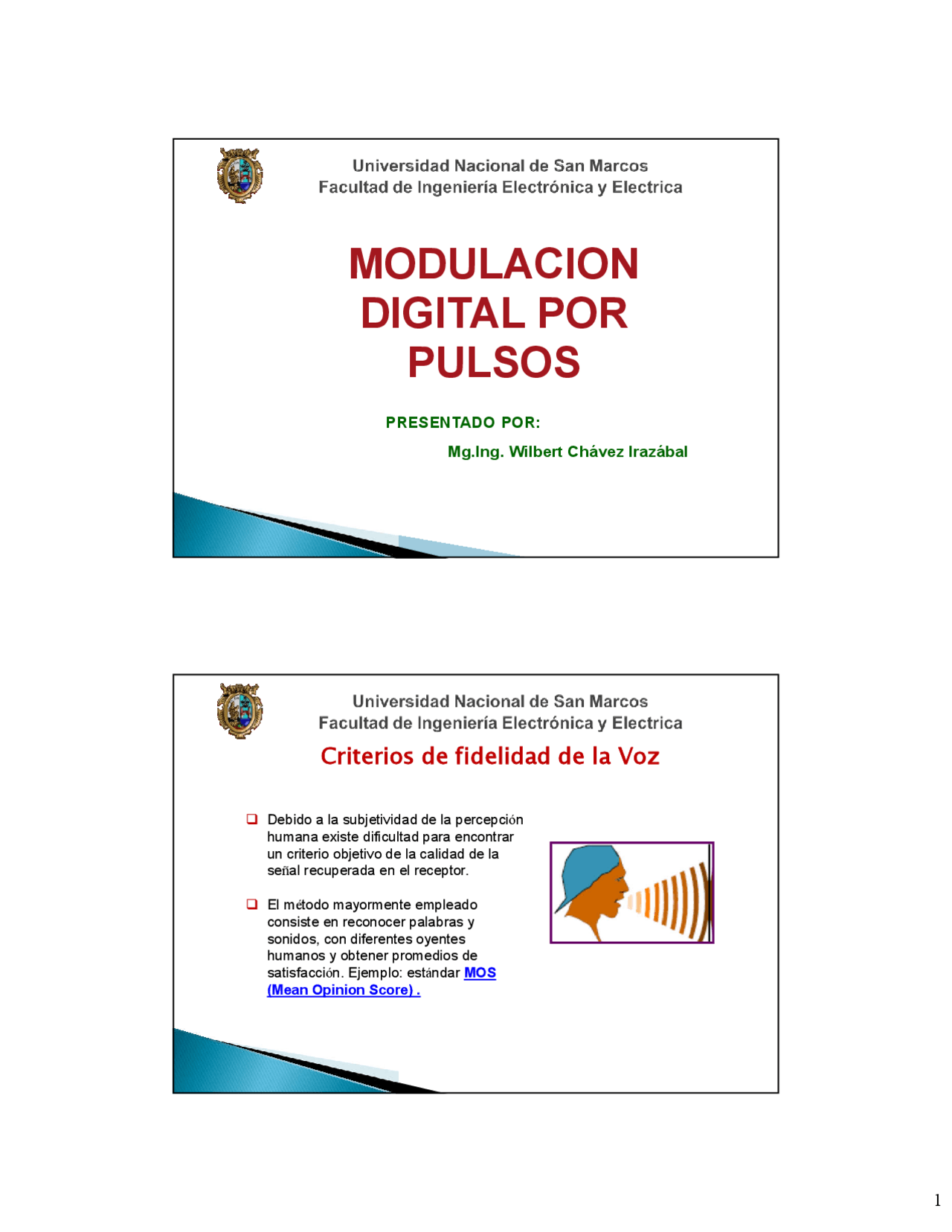

PRESENTADO POR:

Mg.Ing. Wilbert Chávez Irazábal

MODULACION

DIGITAL POR

PULSOS

 Debido a la subjetividad de la percepción humana existe dificultad para encontrar un criterio objetivo de la calidad de la señal recuperada en el receptor.

 El método mayormente empleado consiste en reconocer palabras y sonidos, con diferentes oyentes humanos y obtener promedios de satisfacción. Ejemplo: estándar MOS (Mean Opinion Score).

Criterios de fidelidad de la Voz

Calidad de la transmisión de la Voz codificada

MOS > 4: Calidad de transmisión de difusión

musical, similar a FM (> 64 kb/s ).

MOS > 3: Calidad telefónica internacional (entre 16 y

64 kb/s).

MOS > 2: Calidad de transmisión de

comunicaciones móviles (entre 7.2 y 12 kb/s)

señales inteligibles con distorsiones perceptibles.)

MOS > 1: Calidad sintética ( bajo los 5.2 kb/s, uso

de vocoders).

MOS < 1: Calidad no aceptable

Según se vió anteriormente, la calidad de una señal de voz decodificada depende de la tasa de transmisión.

Calidad de la voz

VOCODER

¿Cómo funciona un vocoder?

 El VOCODER examina el habla encontrando su onda básica, que es la frecuencia fundamental, y midiendo cómo cambian en el tiempo las características espectrales, es decir los formantes, que son bandas de frecuencia donde se concentra la mayor parte de la energía sonora de un sonido, grabando el habla.  Esto da como resultado una serie de números representando esas frecuencias modificadas en un tiempo particular a medida que el usuario habla.  Al hacer esto, el VOCODER reduce en gran medida la cantidad de información necesaria para almacenar el habla. Para recrear el habla, el VOCODER simplemente revierte el proceso, creando la frecuencia fundamental en un oscilador electrónico y pasando su resultado por una serie de filtros basado en la secuencia original de símbolos.

 Un VOCODER (codificador de voz) es un analizador y sintetizador de

voz.

VOCODER

APLICACIONES DEL VOCODER

Codificadores de forma de Onda

Codificadores de fuente de Voz

Basado en las características temporales

Diferencial

No diferencial

PCM

Basado en las características espectrales

Codificación con Transformación Adaptiva ATC

Codificación por Subbandas SBC

ADPCM DM

Codificación Adaptiva con Predicción APC

Vocoders

TÉCNICAS DE DIGITALIZACIÓN DE LAS SEÑALES ANALÓGICAS

De acuerdo al TEOREMA DE NYQUIST, se dice que la mínima razón de muestreo, que cada señal analógica de entrada debe de muestrearse por lo menos dos veces

Ts Intervalo de Nyquist fs Frec. de muestreo

fm Frec. Max. de la señal modulante

m m

T s ≤

2 f

fs ≥ 2 f

x(t) x (t)S

T





x (^) S ( t) x(t)g(t) pero g(t) (tnT)





 n

(w-nw) Ts

G( w)   s

1 2



   n

w nw Ts

Xs w Xw Gw luegoXsw Xw ( s)

1 ( )* 2 2

1 ( )* ( ) ( ) 2

1 ( )    

Teorema del Muestreo Ideal 1.- MUESTREO:

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

x(t) x (t)S

T

G(w)

-w1 0 w

w (^) s 2w (^) s 3w (^) s

w

  • -w (^) s 0 2ws





 n

(w-nw) Ts

G( w)   s

1 2

Ws>2W

Xw nw Ts

X w n

S ( s)

1 ( ) 





 

Ws=2W

Teorema del Muestreo Ideal

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

1.- MUESTREO:

x(t) x (t)S

T

G(w)

-w1 0 w

ws 2ws 3ws

w  -2ws-ws 0





 n

(w-nw) Ts

G( w)   s

1 2

Ws<2W

Xw nw Ts

X w n

S ( s)

1 ( ) 





 

Este traslape hace que no se pueda recuperar la información

1.- MUESTREO:^ Teorema del Muestreo Ideal

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

El muestreado de la señal con una frecuencia inferior a la teórica, o

bien, la utilización para la reconstrucción de un filtro de banda no

suficientemente limitada, provoca un fenómeno conocido como aliasing

(solapamiento espectral).

Ws<2W

Teorema del Muestreo Ideal

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

1.- MUESTREO:

Digitalización de las señales analógicas

Digitalización de las señales analógicas

2.- CUANTIFICACIÓN:

2.- CUANTIFICACIÓN:

Los niveles se encuentran separados uniformemente.

Los niveles de separación son desiguales.

.-TIPOS DE CUANTIFICADORES :

A.- UNIFORME

B.-NO UNIFORME

Las recomendaciones de la UIT-T G.711 nos recomienda estos dos tipos :

 La Ley A, se caracteriza por utilizar 13 segmentos, y se utiliza en los Sist. De transmisión PCM-30 en Europa.

 La Ley , se caracteriza por utilizar 15 segmentos, y se utiliza en los Sist. De transmisión PCM-24 en EEUU.

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

M= 2 n

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

2.- CUANTIFICACIÓN:

TIPOS DE RUIDOS DE CUANTIZACION:

Ruido de sobrecarga.

 Ruido Aleatorio.

 Ruido Granular.

 Ruido de Búsqueda.

2.- CUANTIFICACIÓN:

El Ruido de Cuantización

TIPOS DE RUIDOS DE CUANTIZACION:

Ruido de sobrecarga.

 Esta se da cuando la entrada pico no excede V(PCM) entonces la

forma de onda analógica recuperada a la salida del sistema PCM

presentara cintas planas cerca de los valores picos.

 La onda analógica recuperada se escucha distorsionada ya que las

características planas producen componentes indeseados de

armónicas.

2.- CUANTIFICACIÓN:

El Ruido de Cuantización

TIPOS DE RUIDOS DE CUANTIZACION:

Ruido Aleatorio.

 Ese produce por un numero aleatorio de errores de cuantificación en

el sistema PCM bajo condiciones normales, con el nivel de entrada

configurado adecuadamente.

 Es te ruido posee un sonido blanco “silbante”.

2.- CUANTIFICACIÓN:

El Ruido de Cuantización

TIPOS DE RUIDOS DE CUANTIZACION:

 Ruido Granular.

 Cuando el nivel de la entrada se reduce con respecto al nivel de

diseño, entonces los valores de error no son igualmente probable de

muestra en muestra y el ruido tiene un sonido áspero.

 Se puede reducir este ruido mediante una Cuantizacion no uniforme.

2.- CUANTIFICACIÓN:

El Ruido de Cuantización

2.- CUANTIFICACIÓN:

Los niveles se encuentran separados uniformemente.

  ^ a    

 (^) n N

S dB

  1. 02

V= Es el nivel de diseño pico del cuantizador. Xrms = Es el valor rms de la señal analógica de entrada.

V/ Xrms también conocida como factor de carga.

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

A. CUANTIFICACIÓN UNIFORME

Efecto del ruido

2 2

P I C O D ES A L I D A 1 4 ( 1 )

S M

N M P e

2

M Pe

M

N

S

SALIDA   

La potencia pico de la señal analógica recuperada con respecto a la

potencia del ruido total promedio.

La potencia promedio de la señal con respecto a la potencia del ruido

promedio es:

P e es insignificante, tendiendo a cero, por lo que P e =0 entonces en la

ecuación 1.

( ) 3 M^2

N

S

SALIDAPICODE^

2.- CUANTIFICACIÓN:

A. CUANTIFICACIÓN UNIFORME

Efecto del ruido

P e es insignificante, tendiendo a cero, por lo que P e =0 entonces en la ecuación 1.

( ) 3 M^2

N

S

SALIDA

PICODE 

S A L I D A

S

M

N

La relación señal a ruido pico resultante de solo errores de cuantizacion :

La relación señal a ruido promedio provocada solo por errores de

cuantizacion es:

2.- CUANTIFICACIÓN:

A. CUANTIFICACIÓN UNIFORME

Efecto del ruido

2.- CUANTIFICACIÓN:

A. CUANTIFICACIÓN UNIFORME

La relación S/N nos da una referencia de la calidad del sistema y el grado de sensibilidad del receptor.

La relación S/N de calidad en un canal telefónico es :

El inconveniente en la cuantificación uniforme es que cuando varia la amplitud, varia la relación S/Nq, es por ello que no se utiliza este tipo de cuantificador.

A. CUANTIFICACIÓN UNIFORME

2.-CUANTIFICACION:

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

2.-CUANTIFICACION: B.- CUANTIFICACION NO UNIFORME.

Este tipo de cuantificación se utilizada para solucionar la variaciones de S/Nq, para señales pequeñas o grandes.

La cuantificación no uniforme nos va permitir tener una relación S/Nq

constante (Mayor a 30 dB)

Formas de trabajo de Cuantificadores no uniformes :

a.- Asignándoles escalones de amplitud diferente de acuerdo a la señal modulante o mensaje.

b.-Este tipo de cuantificador utiliza la COMPRESIÓN y a continuación un Cuantificador Uniforme.

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

B.-CUANTIFICACIÓN NO UNIFORME

LEYES DE COMPRESION :

  • Ley  - Ley A

Ley  , es utilizada por el Sist. Americano o japonés, el cual tiene como grupo básico 24 CH. Telefónicos y una velocidad de transmisión de 1.544Mbit/seg.

0 x 1 Ln

Ln x Y   

  ( 1 )

( 1 )

 (^) =Parámetro de compresión

Vmax

Vout è Y Vmax

Vin x   .

=255 # De Segmentos =

  ^ a    

 (^) n N

S dB

  1. 02

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

2.-CUANTIFICACION:

B.- CUANTIFICACION NO UNIFORME

LEYES DE COMPRESION : - Ley 

El Sistema de 24 CHs consiste de 24 Slots y 1bit adicional (s) para la Sincronización de la trama.

TRAMA

8 bit x 24 + 1= 193 bits

Vtx=193 x 8KHz = 1.544Mbps

de bits x trama

Universidad Nacional de San Marcos Facultad de Ingeniería Electrónica y Electrica

2.-CUANTIFICACION:
