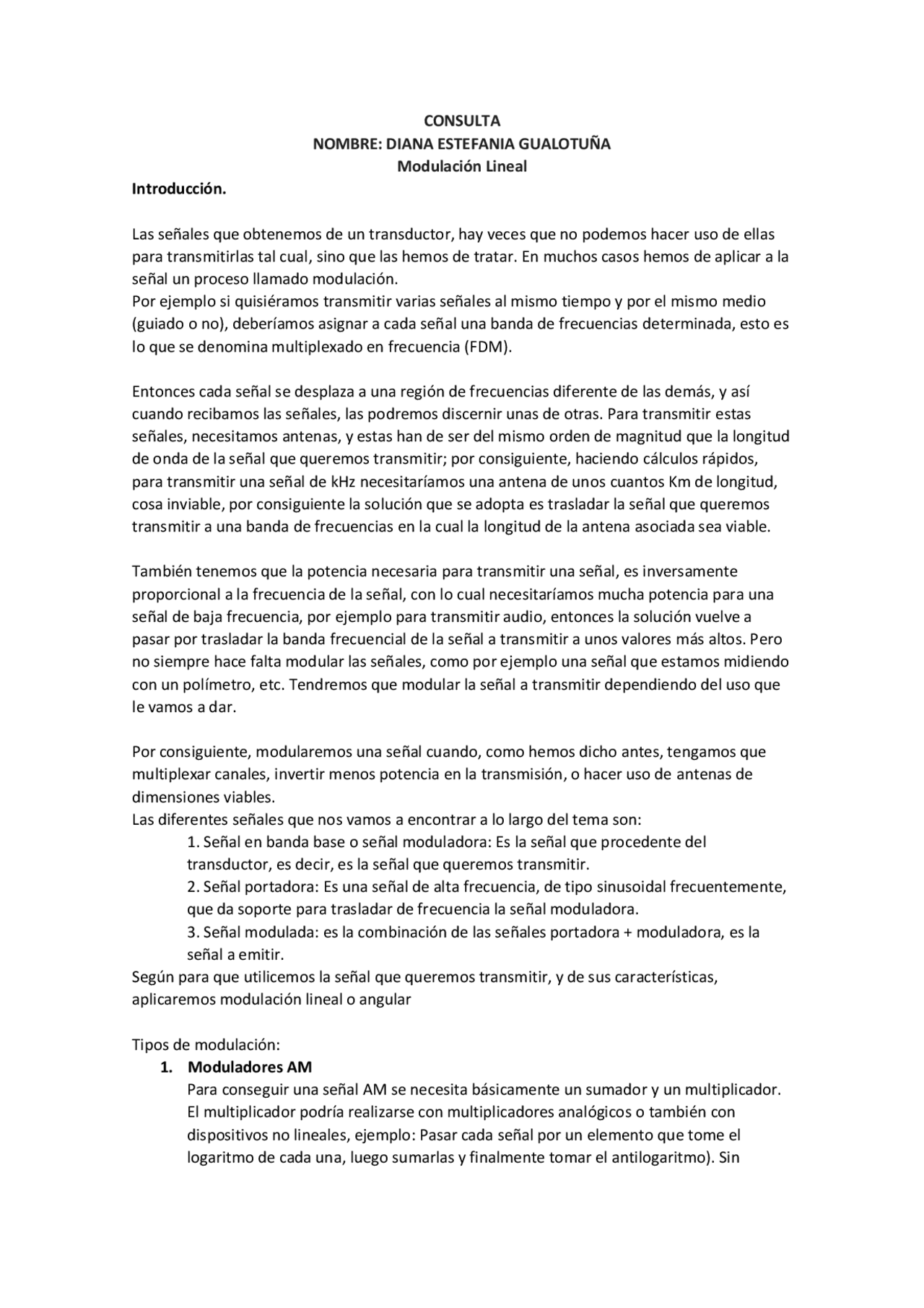

CONSULTA
NOMBRE: DIANA ESTEFANIA GUALOTUÑA
Modulación Lineal
Introducción.
Las señales que obtenemos de un transductor, hay veces que no podemos hacer uso de ellas
para transmitirlas tal cual, sino que las hemos de tratar. En muchos casos hemos de aplicar a la
señal un proceso llamado modulación.
Por ejemplo si quisiéramos transmitir varias señales al mismo tiempo y por el mismo medio
(guiado o no), deberíamos asignar a cada señal una banda de frecuencias determinada, esto es
lo que se denomina multiplexado en frecuencia (FDM).
Entonces cada señal se desplaza a una región de frecuencias diferente de las demás, y así
cuando recibamos las señales, las podremos discernir unas de otras. Para transmitir estas
señales, necesitamos antenas, y estas han de ser del mismo orden de magnitud que la longitud
de onda de la señal que queremos transmitir; por consiguiente, haciendo cálculos rápidos,
para transmitir una señal de kHz necesitaríamos una antena de unos cuantos Km de longitud,
cosa inviable, por consiguiente la solución que se adopta es trasladar la señal que queremos
transmitir a una banda de frecuencias en la cual la longitud de la antena asociada sea viable.
También tenemos que la potencia necesaria para transmitir una señal, es inversamente
proporcional a la frecuencia de la señal, con lo cual necesitaríamos mucha potencia para una
señal de baja frecuencia, por ejemplo para transmitir audio, entonces la solución vuelve a
pasar por trasladar la banda frecuencial de la señal a transmitir a unos valores más altos. Pero
no siempre hace falta modular las señales, como por ejemplo una señal que estamos midiendo
con un polímetro, etc. Tendremos que modular la señal a transmitir dependiendo del uso que
le vamos a dar.
Por consiguiente, modularemos una señal cuando, como hemos dicho antes, tengamos que
multiplexar canales, invertir menos potencia en la transmisión, o hacer uso de antenas de
dimensiones viables.
Las diferentes señales que nos vamos a encontrar a lo largo del tema son:
1. Señal en banda base o señal moduladora: Es la señal que procedente del
transductor, es decir, es la señal que queremos transmitir.
2. Señal portadora: Es una señal de alta frecuencia, de tipo sinusoidal frecuentemente,
que da soporte para trasladar de frecuencia la señal moduladora.
3. Señal modulada: es la combinación de las señales portadora + moduladora, es la
señal a emitir.
Según para que utilicemos la señal que queremos transmitir, y de sus características,
aplicaremos modulación lineal o angular
Tipos de modulación:
1. Moduladores AM
Para conseguir una señal AM se necesita básicamente un sumador y un multiplicador.
El multiplicador podría realizarse con multiplicadores analógicos o también con
dispositivos no lineales, ejemplo: Pasar cada señal por un elemento que tome el
logaritmo de cada una, luego sumarlas y finalmente tomar el antilogaritmo). Sin
