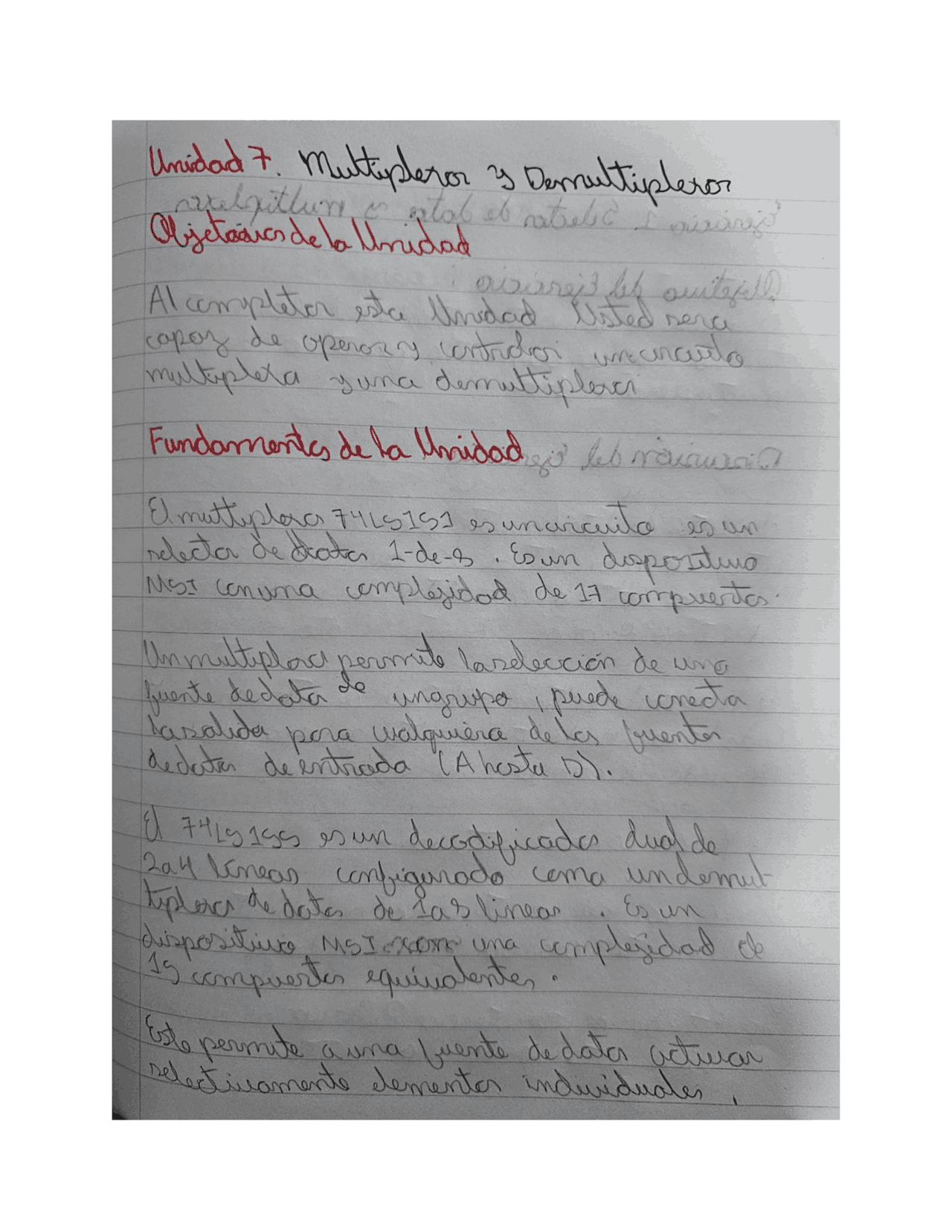

6. Use su multímetro u osciloscopio para medir el nivel de la salida Y. ¿El nivel de la entrada D0 debe ser diferente a su lectura a) Sí b) no 7. Explore las entradas 7 (D7) a la 1 (D1) de su multiplexor. ¿Se reflejan algunas de estas entradas registradas en las salidas del multiplexor? Use la salida Y como su referencia. a) Sí b) No

8. ¿Cuál es la relación entre Y e Y? a) son iguales b) son complementarios 9. Observe la salida Y de su multiplexor.

13. Regresa el conector de dos postes a la posición STRB. 14. Genere un impulso de salida usando el interruptor del circuito Generador de impulsos (acciónelo hacia arriba y hacia abajo). ¿Por qué la salida Y del multiplexor es baja? a) D1 es ahora bajo y está seleccionado. b) D1 es ahora alto y está seleccionado. c) El multiplexor está deshabilitado. d) El código de selección de registro es 001.

15. Remueva el conector de dos postes de Select C del multiplexor. 16. Restablezca la salida de su Contador (remueva e inserte el conector de 2 postes de MOD) 17. Use su multimetro para observar la salida Y de su multiplexor. 18. Genere 10 impulsos de salida con el circuito Generador de Pulsos. Compare la lectura de su medidor y las salidas del decodificador (LEDs) después de cada ciclo de conteo. NOTA: Un LED en "on" indica una salida de nivel bajo.

PROCEDIMIENTO DEL EJERCICIO

1. Coloque el interruptor del circuito Generador de impulsos en posición hacia arriba (Up). La salida sincroniza su bloque Contador. 2. Coloque el interruptor del circuito Contador en la posición Paso (Step) e inserte un conector de dos postes en la posición Conteo (Count). 3. Utilice un conector de dos postes para habilitar la función Selector de bloque (Block Select) de su bloque de circuitos Multiplexor/ Demultiplexor. 4. Según las entradas seleccionadas (salidas del circuito Contador) para el bloque de circuitos Demultiplexor, ¿cuáles salidas están seleccionadas? a) 1Y b) 2Y c) todas las salidas d) ninguna de las salidas 5. Use un conector de dos postes para fijar la entrada de datos de su multiplexor a nivel bajo (entradas 2G e 1G en su circuito). ¿Cuáles salidas se seleccionan? NOTA: Las salidas de su demultiplexor son activas bajas. Los LEDs están encendidos cuando sus respectivas salidas de CI están en nivel bajo. a) 1Y b) 2Y c) todas las salidas d) ninguna de las salidas

9. ¿Cuántas salidas del demultiplexor pueden ser seleccionadas de modo simultáneo? a) Todas b) el grupo Y superior o inferior c) cualquiera de las dos anteriores d) 1 10. ¿Cada salida seleccionada sigue el nivel a la entrada de datos del demultiplexor? a) Sí b) no 11. Conecte la entrada de datos de su demultiplexor a Vss (común). Use un conector de dos postes en las entradas 2G y 1G. 12. Restablezca la salida de su circuito Contador (0000) removiendo momentáneamente el conector de dos postes de la posición Conteo. 13. MC 2 se activa para reducir la frecuencia del oscilador Reloj (CLOCK). Coloque el interruptor del circuito Contador en posición Conteo (COUNT). 14. Observe los LEDs de los bloques de circuitos Contador y Demulti- plexor (note la relación entre el código de selección de entrada y la salida seleccionada). 15. En la presente configuración del circuito, ¿cuál es el modo de operación de su circuito a) demultiplexor 1 - de- 8 b) decodificador 3 - de- 8

16. MC 2 es desactivado y el contador está operando a su velocidad normal. Conecte el canal 1 del osciloscopio a la entrada QC del demultiplexor. Sincronice su osciloscopio en la pendiente negativa de esta forma de onda. 17. Use el canal 2 del osciloscopio para explorar las salidas 2Y0 hasta 1Y3 de su demultiplexor (configurado como un decodificador 3-de-8). 18. Con base en sus formas de onda, ¿cuántas salidas del demultiplexor se seleccionan en cualquier intervalo específico de tiempo? NOTA: Una salida seleccionada es baja. Debido a la velocidad del circuito Contador, no puede utilizar los LEDs como indicadores. a) 8 b) 4 c) 1 d) 0 19. Según sus formas de onda, ¿qué grupo de salidas del demultiplexor se selecciona con QC en un estado bajo? a) 1Y3 hasta 1Y b) 2Y3 hasta 2Y
