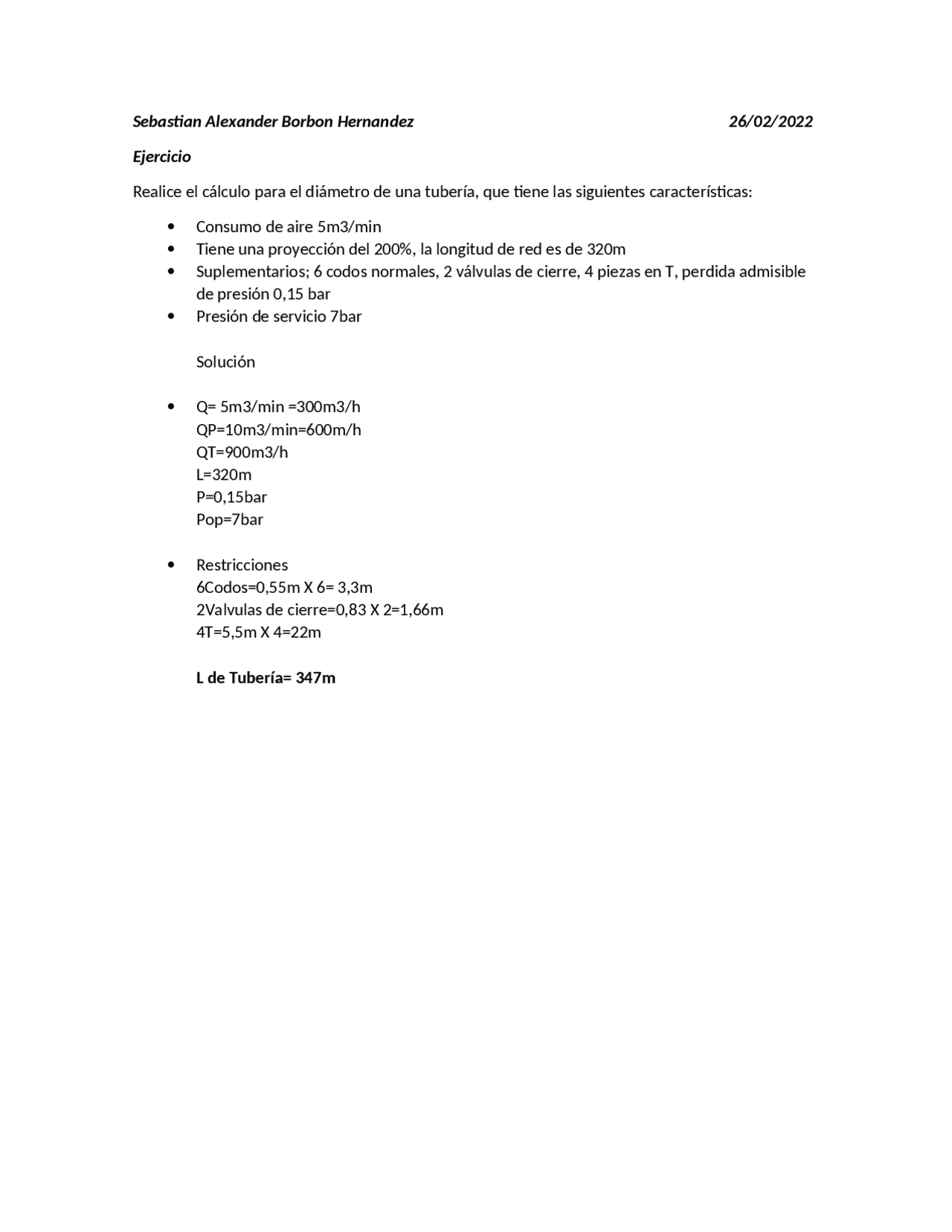

Sebastian Alexander Borbon Hernandez 26/02/2022
Ejercicio
Realice el cálculo para el diámetro de una tubería, que tiene las siguientes características:
Consumo de aire 5m3/min
Tiene una proyección del 200%, la longitud de red es de 320m
Suplementarios; 6 codos normales, 2 válvulas de cierre, 4 piezas en T, perdida admisible
de presión 0,15 bar
Presión de servicio 7bar
Solución
Q= 5m3/min =300m3/h
QP=10m3/min=600m/h
QT=900m3/h
L=320m
P=0,15bar
Pop=7bar
Restricciones
6Codos=0,55m X 6= 3,3m
2Valvulas de cierre=0,83 X 2=1,66m
4T=5,5m X 4=22m
L de Tubería= 347m
