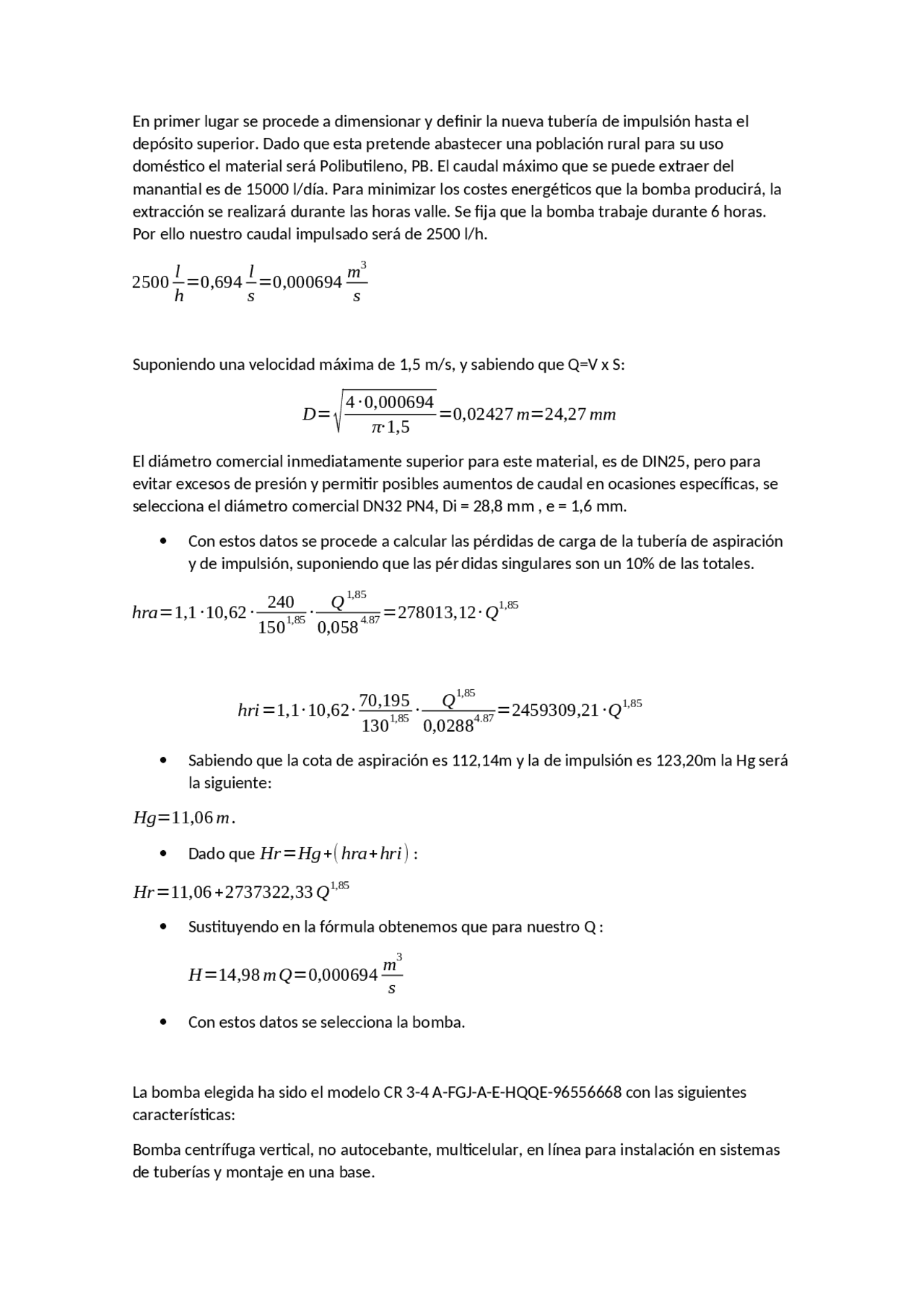

En primer lugar se procede a dimensionar y definir la nueva tubería de impulsión hasta el
depósito superior. Dado que esta pretende abastecer una población rural para su uso
doméstico el material será Polibutileno, PB. El caudal máximo que se puede extraer del
manantial es de 15000 l/día. Para minimizar los costes energéticos que la bomba producirá, la
extracción se realizará durante las horas valle. Se fija que la bomba trabaje durante 6 horas.
Por ello nuestro caudal impulsado será de 2500 l/h.
2500 l
h=0,694 l
s=0,000694 m3
s
Suponiendo una velocidad máxima de 1,5 m/s, y sabiendo que Q=V x S:
D=
√
4·0,000694
π·1,5 =0,02427 m=24,27 mm
El diámetro comercial inmediatamente superior para este material, es de DIN25, pero para
evitar excesos de presión y permitir posibles aumentos de caudal en ocasiones específicas, se
selecciona el diámetro comercial DN32 PN4, Di = 28,8 mm , e = 1,6 mm.
Con estos datos se procede a calcular las pérdidas de carga de la tubería de aspiración
y de impulsión, suponiendo que las pér didas singulares son un 10% de las totales.
hra=1,1 ·10,62 ·240
1501,85 ·Q1,85
0,0584.87 =278013,12 · Q1,85
hri=1,1·10,62·70,195
1301,85 ·Q1,85
0,02884.87 =2459309,21 ·Q1,85
Sabiendo que la cota de aspiración es 112,14m y la de impulsión es 123,20m la Hg será
la siguiente:
Hg=11,06 m .
Dado que
Hr=Hg +( hra+hri)
:
Hr=11,06 +2737322,33 Q1,85
Sustituyendo en la fórmula obtenemos que para nuestro Q :
H=14,98 m Q=0,000694 m3
s
Con estos datos se selecciona la bomba.
La bomba elegida ha sido el modelo CR 3-4 A-FGJ-A-E-HQQE-96556668 con las siguientes
características:
Bomba centrífuga vertical, no autocebante, multicelular, en línea para instalación en sistemas
de tuberías y montaje en una base.
