C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.

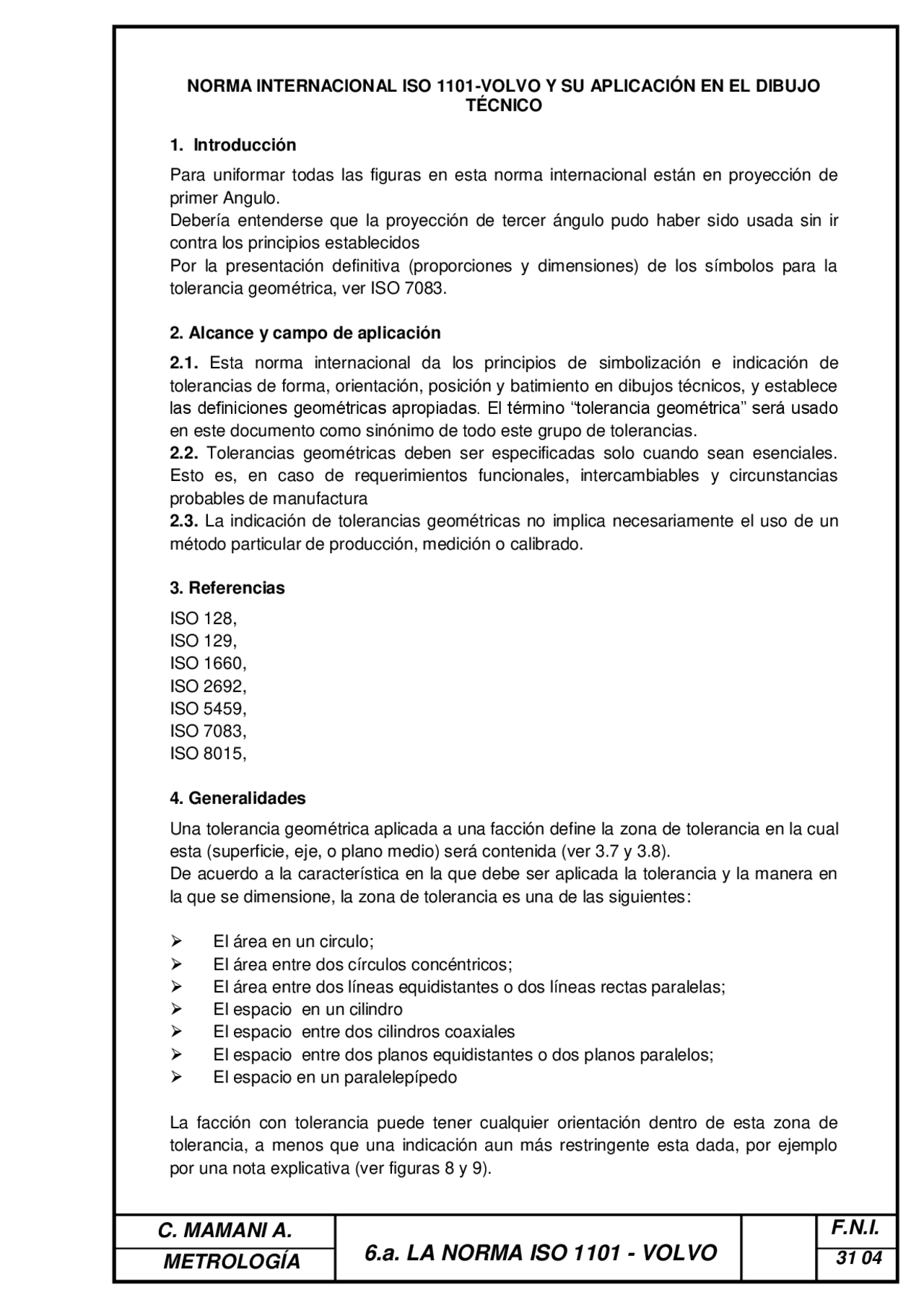

NORMA INTERNACIONAL ISO 1101-VOLVO Y SU APLICACIÓN EN EL DIBUJO
TÉCNICO
1. Introducción Para uniformar todas las figuras en esta norma internacional están en proyección de primer Angulo. Debería entenderse que la proyección de tercer ángulo pudo haber sido usada sin ir contra los principios establecidos Por la presentación definitiva (proporciones y dimensiones) de los símbolos para la tolerancia geométrica, ver ISO 7083. 2. Alcance y campo de aplicación 2.1. Esta norma internacional da los principios de simbolización e indicación de tolerancias de forma, orientación, posición y batimiento en dibujos técnicos, y establece las definiciones geométricas apropiadas. El término “tolerancia geométrica” será usado en este documento como sinónimo de todo este grupo de tolerancias. 2.2. Tolerancias geométricas deben ser especificadas solo cuando sean esenciales. Esto es, en caso de requerimientos funcionales, intercambiables y circunstancias probables de manufactura 2.3. La indicación de tolerancias geométricas no implica necesariamente el uso de un método particular de producción, medición o calibrado. 3. Referencias ISO 128, ISO 129, ISO 1660, ISO 2692, ISO 5459, ISO 7083, ISO 8015, 4. Generalidades Una tolerancia geométrica aplicada a una facción define la zona de tolerancia en la cual esta (superficie, eje, o plano medio) será contenida (ver 3.7 y 3.8). De acuerdo a la característica en la que debe ser aplicada la tolerancia y la manera en la que se dimensione, la zona de tolerancia es una de las siguientes: El área en un circulo; El área entre dos círculos concéntricos; El área entre dos líneas equidistantes o dos líneas rectas paralelas; El espacio en un cilindro El espacio entre dos cilindros coaxiales El espacio entre dos planos equidistantes o dos planos paralelos; El espacio en un paralelepípedo La facción con tolerancia puede tener cualquier orientación dentro de esta zona de tolerancia, a menos que una indicación aun más restringente esta dada, por ejemplo por una nota explicativa (ver figuras 8 y 9).
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
A menos que se indique de otra manera como en las cláusulas 9 y 11, la tolerancia se aplica a toda la longitud o superficie de la facción considerada. El dato de una facción, es una característica real de una pieza, que es usada para establecer la posición de un dato (ver ISO 5459) Las tolerancias geométricas que están asignadas a facciones relacionadas a un dato, no limitan las desviaciones de forma del dato mismo. La forma de un dato debe ser suficientemente exacta para su propósito y por tanto puede ser necesario especificar tolerancias de forma para los datos de las facciones para las facciones dato. La rectitud o plenitud de una facción con tolerancia está pensada ser correcta cuando la distancia de los puntos individuales de una superficie superpuesta de forma geométrica ideal es igual o menos que el valor de la tolerancia especificada. La orientación de la línea ideal o superficie, debe ser elegida de tal manera que la distancia máxima entre ella y la superficie en cuestión de la facción tiene el valor menor posible. Orientaciones posibles de la línea o superficie:
A1- B1 A2 - B2 A3 - B
Distancias correspondientes h1 h2 .h En el caso de la figura 1 h1 < h2 < .h3 < Por consiguiente, la orientación correcta de la superficie es A1-B1. La distancia h debe ser igual o menor a la distancia especificada por la tolerancia. Para la definición de circularidad y cilindricidad, la posición de los dos círculos concéntricos o cilindros coaxiales debe ser elegida de tal manera que la distancia radial entre ellos sea mínima. Figura 2 Distancias radiales correspondientes Δ r1 Δ r
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
de Dato (^) Por letra A^ A Dato Blanco O 2 A 1 ISO 5459 Dimensión Teóricamente Exacta^50 10 Zona de Tolerancia Proyectada P 11 Condición Máxima de Material M 12
6. Marco o caja de tolerancia Los requerimientos de tolerancia esta mostrados en un marco rectangular dividido en dos o más compartimientos. Estos compartimientos contienen. De izquierda a derecha, en el siguiente orden (ver figuras 3,4 y 5): El símbolo para la característica a ser dimensionada con tolerancia. El valor de la tolerancia en la unidad usada para dimensiones lineales. Este valor esta precedido por el signo Ø si la zona de tolerancia es circular o cilíndrica es apropiado. La letra o letras que identifican la facción o facciones (ver figuras 4 y 5) 6.1. Si es apropiado. La letra o letras que identifican la facción o facciones (ver figuras 4 y 5) 6.2. Comentarios relacionados con la tolerancia, por ejemplo, “6 hoyos”, “4 superficies” o “6 x” deben ser escritas sobre el marco (ver figuras 6 y 7) Figura 6 Figura 7 6.3 Indicaciones que califican la forma de la facción en la zona de tolerancia deben ser escritas ceca del marco de tolerancia y pueden ser conectadas por una línea guía (ver figuras 8 y 9) Figura 8 Figura 9 6.4. Si es necesario especificar más de una característica de tolerancia para una facción, las especificaciones de tolerancia están dadas en marcos de tolerancia uno bajo el otro (ver figura 10) Figura 10 Figura 3 Figura 4 Figura 5
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
7. Facciones con Tolerancia El marco de tolerancia está conectado a la facción con tolerancia por una línea guía terminando con una flecha de la forma siguiente: En la línea contorno de la facción o una extensión de la línea contorno (pero claramente separada de la línea de cota) cuando la tolerancia se refiere a la línea o superficie misma (figuras 11 y 12) Figura 11 Figura 12 Como una extensión de una línea de cota cuando la tolerancia se refiere al eje o al plano medio definido por la facción así dimensionada. (Ver figuras 13 a 15) Figura 13 Figura 14 Figura 15 En el eje cuando la tolerancia se refiere al eje o plano medio de todas las facciones comunes a ese eje o plano medio (ver figuras 16,17 y 18) Figura 16 Figura 17 Figura 18 Nota- Si la tolerancia debe ser aplicada al contorno de una facción cilíndrica o simétrica o a su eje o plano medio respectivamente depende de los requerimientos funcionales. 8. Zonas de tolerancia 8.1. El ancho de la zona de tolerancia está en la dirección de la flecha o de la línea guía unida al marco de tolerancia, a la facción que tiene tolerancia, a menos que el valor de la tolerancia este precedido por un signo Ø ver figuras 19 y 20)
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
EL triangulo con la letra dato esta posicionada: En la línea contorno de la facción o una extensión de la línea contorno (pero claramente separada de la línea de cota), cuando el dato de la facción se aplica a la línea o superficie misma (figura 31) Como extensión de la cota cuando el dato se refiere a su eje o al plano medio (figura 32,33 y 34) Nota.- Si existe insuficiente espacia por dos flechas, una de ellas puede ser reemplazada por el triangulo blanco o lleno del dato (ver figuras 33 y 34) En el eje o plano medio cuando el dato es: A) El eje o plano medio de una facción única (por ejemplo un cilindro); B) El eje común o plano formado por dos facciones (ver figura 35).
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
Si el marco de tolerancia puede ser conectado directamente con el dato por una línea guía, la letra dato puede ser omitida (ver figuras 36 y 37) Un dato único está identificado por una letra Mayúscula (ver figura 38 Un dato común conformado por dos datos, es identificado por dos letras dato separadas por un guion (figura 39). Si la secuencia de dos o más datos es importante, las letras dato serán puestas en diferentes compartimientos (figura 40), donde la secuencia de izquierda a derecha muestra el orden de prioridad. Si la secuencia de dos o más datos no es importante, las letras están indicadas en el mismo compartimiento (figura 41)
10. Especificaciones restrictivas Si la tolerancia se aplica a una longitud restringida, quedando donde sea, el valor de su longitud debe ser aumentado después del valor de tolerancia y separado de el por una barra inclinada.En caso de una superficie, se usa la misma indicación. Esto significa que la tolerancia se aplica a todas las líneas de la longitud restringida en cualquier posición y en cualquier dirección (figura 42) Si una tolerancia menor del mismo tipo se agrega a la tolerancia en toda la facción, pero restringida a una longitud, la tolerancia restrictiva debe ser indicada en el compartimiento inferior (figura 43) Si la tolerancia se aplica a una parte de la facción, esta debe ser dimensionada como se ve en la figura 4 4
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
13. Condición máxima del material La indicación que se aplica la tolerancia a la condición del material se da por el símbolo M puesto: Después del valor de la tolerancia (ver figura 49) Después de la letra dato (ver figura 50); o ambos (ver figura 51) De acuerdo a si el principio de material máximo debe ser aplicado respectivamente a la facción con tolerancia, el dato o ambos. 14. Definición de tolerancias Varias tolerancias geométricas son definidas con sus zonas de tolerancias en las siguientes páginas. En todas las ilustraciones de las definiciones solo aquellas desviaciones están mostradas en las que se aplican las definiciones. Cuando se requiere por razones funcionales, una o más características pueden ser dimensionadas con tolerancia para definir la exactitud geométrica de la facción. Cuando la exactitud geométrica de la facción está definida por un cierto tipo de tolerancia, otras desviaciones de esta facción, en algunos casos, serán controladas por su tolerancia (por ejemplo la tolerancia de rectitud está limitada por tolerancia de paralelismo). Así será escasamente necesario simbolizar todas estas características, ya que las otras desviaciones están incluidas en la zona de tolerancia definida por el símbolo especificad. Sin embargo, cierto tipo de tolerancias no controlan otras desviaciones (por ejemplo, la tolerancia de rectitud no puede controlar la desviación de paralelismo). Para algunas zonas de tolerancia (por ejemplo, para rectitud de una línea o eje en la dirección solamente) hay dos métodos posibles de representación grafica: Por dos planos paralelos distanciados por una distancia t (ver figura 52) Por dos líneas rectas paralelas distanciadas por una distancia t (ver figura 53) La figura 52 muestra una representación tridimensional, la figura 53 es la proyección en un plano No hay diferencia en el significado de las dos representaciones (dicha tolerancia no puede restringir la desviación en ninguna dirección perpendicular a la flecha). El método mas simple mostrado en la figura 53 es usado normalmente en esta norma internacional. Símbol o Definición de la zona de tolerancia Identificación e interpretación ── 14.1 Tolerancia de rectitud
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
La zona de tolerancia, proyectada en un plano, está limitada por dos líneas rectas paralelas a una distancia t Cualquier porción de longitudes 200 de cualquier generador de superficie cilíndrica indicada por la flecha debe ser contenida entre La zona de tolerancia está limitada por un paralelepípedo de sección t1 x t2 si la tolerancia está especificada en dos direcciones perpendiculares mutuamente El eje de la barra debe estar contenido dentro de una zona paralelepípedo de ancho 0, verticalmente y 0, en la dirección horizontal. La zona de tolerancia está limitada por un cilindro de diámetro t si el valor de la tolerancia está precedido por un signo Ø. El eje del cilindro al que el marco de tolerancia se conecta debe estar contenida en una zona cilíndrica de diámetro 0,08. 14.2 Tolerancia de plenitud La zona de tolerancia está limitada por dos planos paralelos separados a una distancia t La superficie debe estar contenida entre dos planos paralelos a una distancia de 0,08. 14.3 Tolerancia de circularidad La Zona de tolerancia en el plano considerando está limitada por dos círculos separados a una distancia t LA circunferencia de cada sección transversal del diámetro exterior deb e estar contenida entre dos círculos concéntricos copla narres a una distancia 0. La circunferencia de cada sección transversal debe estar contenida entre dos círculos copla narres a una distancia
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
La zona de tolerancia, proyectada en un plano, está limitada por dos líneas rectas paralelas a una distancia t y paralelas a la línea dato si la tolerancia es especificada en una dirección La zona de tolerancia está limitada por un paralelepípedo de sección t1 x t2 y paralela a la línea dato si la tolerancia especificada en dos planos perpendiculares mutuamente La zona de tolerancia está limitada por un cilindro de diámetro t paralelo a la línea dato si el valor de la tolerancia está precedido d e l signo Ø El eje con tolerancia debe estar contenido entre dos líneas rectas a una distancia 0,1, las que son paralelas al eje dato A y estar en la dirección vertical (ver figura 73 o 74) El eje con tolerancia debe estar contenido entre dos líneas rectas a una distancia de 0,1, las mismas que son paralelas al eje dato A y estar en la dirección horizontal EL eje con tolerancia debe estar contenido en una zona de tolerancia paralelepípedo con un ancho de 0,2 y 0,1 en la dirección horizontal y vertical respectivamente, el eje es paralelo al eje dato A (ver figuras 78 o 79) El eje con tolerancia debe estar contenido en una zona cilíndrica de diámetro 0, paralela al eje dato A. (línea dato) 14.7.2 Tolerancia de paralelismo de una línea referida a una superficie de datos
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
La zona de tolerancia está limitada por dos planos paralelos a una distancia t y paralelos a la superficie dato El eje del agujero debe estar contenido entre dos planos a una distancia de 0,01 y paralelos a la superficie dato B 14.7.3 Tolerancia de paralelismo en una superficie referida a una línea dato La zona de tolerancia está limitada por dos planos paralelos a una distancia t y paralelos a la línea dato La superficie con tolerancia debe estar contenida entre dos planos a una distancia de 0,1 y paralela al eje dato C del agujero 14.7.4 Tolerancia de paralelismo de una superficie referida a una superficie dato La zona de tolerancia está limitada por dos planos paralelos a una distancia t y paralelos a la superficie dato La superficie con tolerancia debe estar contienda entre dos planos paralelos a una distancia 0., y paralelos a la superficie dato D 14.8 Tolerancia de perpendicularidad 14.8.1 Tolerancia de perpendicularidad de una línea referida a una línea dato Cuando la zona de tolerancia está proyectada en un plano está limitada por dos líneas rectas paralelas a una distancia t y perpendiculares a la línea dato El eje del hoyo inclinado debe estar contenido entre o dos planos paralelos a una distancia 0,06 y perpendicular al eje del hoyo horizontal 14.8.2 Tolerancia de perpendicularidad en una línea referida a una superficie
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
14.9 Tolerancia Angular 14.9.1 Tolerancia angular de una línea referida a una línea dato La línea y la línea dato en el mismo plano: La zona de tolerancia, proyectada en un plano, está limitada por dos líneas rectas paralelas a una distancia t e inclinadas en el ángulo especificado hacia la línea de referencia a) La línea y la línea dato están en planos diferentes: Si la línea considerada y la línea dato no están en el mismo plano, la zona de tolerancia se aplica a la proyección de la línea considerada sobre el plano que contiene la línea dato y paralelo a la línea considerada El eje del hoyo debe estar contenido entre dos planos rectos paralelos a una distancia de 0,08 y están inclinados a 60º al eje horizontal A-B (línea dato) El eje del hoyo, proyectado en el plano que contiene la línea dato, debe estar contenido entro dos líneas rectas paralelas a 0,08 de distancias y están inclinadas a 60º al eje horizontal A-B (línea dato) 14.13 Tolerancia de batimiento circular 1 4.13.1 Tolerancia de batimiento circular – radial La zona de tolerancia está limitada, dentro de cualquier plano de medición perpendicular al eje, por dos círculos concéntricos a una distancia t, el centro de los cuales coincide con el eje dato El batimiento normalmente se aplica a revoluciones completas alrededor del eje pero puede ser limitada a una parte de resolución EL batimiento radial no debe ser mayor que 0,1 en cualquier plano de medición en una revolución alrededor del eje dato A-B El batimiento radial no debe ser mayor que 0,2 en cualquier plano de medición, cuando se mide la parte con tolerancia de la revolución alrededor de la línea central del hoyo A (eje dato) 14.13.2 Tolerancia de batimiento- axial
C. MAMANI A.
6.a. LA NORMA ISO 1101 - VOLVO
F.N.I.
La zona de toleranc ia está limitada, en cualquie r posición radial, por dos círculos a una distancia t dentro de un cilindro de medición, el eje del mismo coincide con el eje dato.
EL
batimiento axial no debe ser mayor que 0,1 en cualquier posición de medición en una revolución alrededor del eje dato D. 14.13.3 Tolerancia de batimiento en cualquier dirección La zona de toler anci a está limit ada dentro de cualquier cono de medición, el eje del mismo coincide con el eje dato de dos círculos a una distancia t A menos que se indique de otra manera la dirección de medida es normal a la superficie El batimiento en la dirección indicada por la flecha no debe ser mayor que 0,1 en cualquier cono de medida en una revolución alrededor del eje dato C. El batimiento en la dirección perpendicular a la tangente de la superficie curva no debe ser mayor que 0,1 en cualquier cono de medición en una revolución alrededor del eje dato C. 14.13.4 Tolerancia de batimiento circular en una dirección especificada La zona de tolerancia está limitada dentro de cualquier cono de medición del Angulo especificado, el eje del que coincide con el eje dato de dos círculos a una distancia t El batimiento en la dirección especificada no debe ser mayor que 0,1 en cualquier cono de medición en una revolución alrededor del eje dato C. 14.14 Tolerancia de batimiento total 14.14.1 Tolerancia de batimiento total radial
