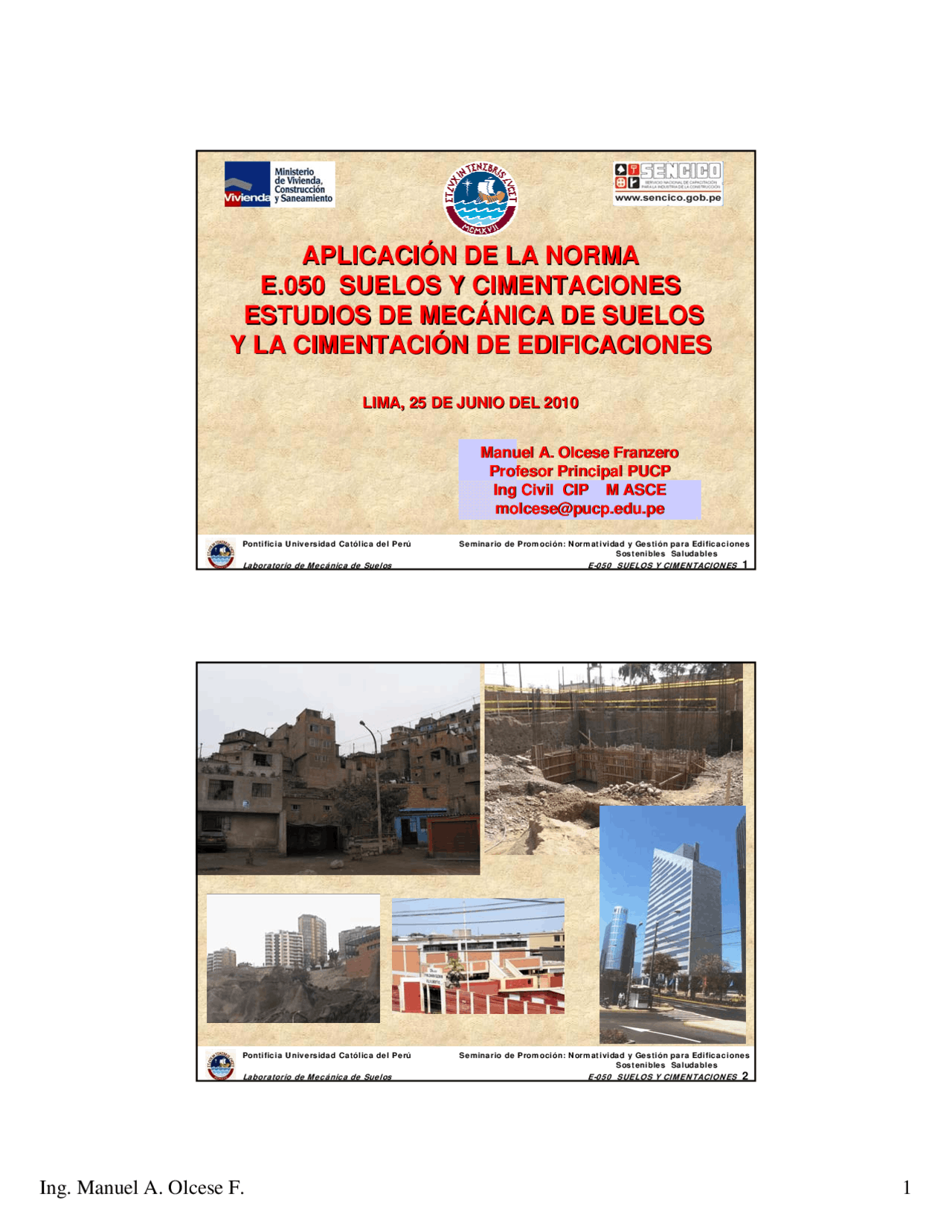

Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 1
APLICACIÓ APLICACIÓN DE LA NORMAN DE LA NORMA
E.050 SUELOS YE.050 SUELOS Y CIMENTACIONESCIMENTACIONES
ESTUDIOS DE MECESTUDIOS DE MECÁÁNICA DE SUELOSNICA DE SUELOS
Y LA CIMENTACIÓY LA CIMENTACIÓN DE EDIFICACIONESN DE EDIFICACIONES
LIMA, 25 DE JUNIO DEL 2010LIMA, 25 DE JUNIO DEL 2010
Manuel A. Olcese FranzeroManuel A. Olcese Franzero Profesor Principal PUCPProfesor Principal PUCP IngIng Civil CIPCivil CIP M ASCEM ASCE [email protected]@pucp.edu.pe
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 2
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 3
Publicada el 9 de junio del 2006
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 4
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 7
Ámbito de aplicación de la Norma E-
ARTÍ ARTÍCULO 2CULO 2 ÁÁMBITO DE APLICACIMBITO DE APLICACIÓÓNN
ElEl^ áámbitombito^ dede^ aplicaciaplicacióónn^ dede^ lala^ presentepresente NormaNorma comprendecomprende todo el territorio nacionaltodo el territorio nacional.. LasLas exigenciasexigencias dede estaesta NormaNorma sese consideranconsideran mmíínimasnimas.. La presente Norma no toma en cuenta los efectos de los fenómenos de geodinámica externa y no se aplica en los casos que haya presunción de la existencia de ruinas arqueológicas; galerías u oquedades subterráneas de origen natural o artificial. En ambos casos deberán efectuarse estudios específicamente orientados a confirmar y solucionar dichos problemas.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 8
ESTUDIOS DE MECÁNICA DE SUELOS
( EMS )
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 9
OBLIGATORIEDAD DE LOS ESTUDIOS
( EMS )
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 10
OBLIGATORIEDAD DE LOS ESTUDIOS 3.1 Casos donde existe obligatoriedad Es obligatorio efectuar el EMS en los siguientes casos: a)Edificaciones que presten servicios de educación, servicios a la salud o servicios públicos y en general locales que alojen gran cantidad de personas, equipos costosos o peligrosos, tal es el caso de:
- colegios,
- universidades,
- hospitales y clínicas,
- estadios,
- cárceles,
- auditorios,
- templos
- salas de espectáculos,
- museos,
- centrales telefónicas,
- estaciones de radio y televisión,
- estaciones de bomberos,
- centrales de generación de electricidad,
- sub-estaciones eléctricas,
- silos,
- tanques de agua y reservorios,
- archivos y registros públicos.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 13
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 14
Número "n" de puntos a investigar El número de puntos de investigación se determina en la Tabla N° 6 en función del tipo de edificación y del área de la superficie a ocupar por éste.
Cuando se conozca el emplazamiento exacto de la estructura, n se determinará en función del área en planta de la misma; cuando no se conozca dicho emplazamiento, n se determinará en función del área total del terreno.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 15
Profundidad "p" mínima de investigación
Se determina de la siguiente manera:
EDIFICIO SIN SOTANO p = Df + z
EDIFICIO CON SÓTANO p = h + Df + z
D (^) f = Profundidad de cimentación. z = 1.5 B; siendo B el ancho de la cimentación prevista de mayor área. h = Altura de los sótanos
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 16
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 19
Barrenos
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 20
EXPLORACION EN ARENAEXPLORACION EN ARENA Barreno manual con SPT SPTSPT CONO TIPO PECKCONO TIPO PECK DPSHDPSH
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 21
Densidad de campo: cono de arena, baló Densidad de campo: cono de arena, balón o nuclearn o nuclear
NO PERMITIDO PARA DISEÑNO PERMITIDO PARA DISEÑOO
Artículo 10.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 22
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 25
En algunos casos especiales, luego de investigado un depósito por medio del SPT, se puede recurrir a pruebas de carga para obtener por otro medio las características mecánicas de los suelos; sin embargo este método sólo se puede aplicar si se trata de un suelo homogéneo, la norma indica :
“Las pruebas de carga deben ser precedidas por un EMS y se recomienda su uso únicamente cuando el suelo a ensayar es tridimensionalmente homogéneo, comprende la profundidad activa de la cimentación y es semejante al ubicado bajo el plato de carga.”
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 26
Contenido del
Informe del
Estudio de Mecánica de Suelos
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 27
El informe del EMS comprenderá:
Memoria Descriptiva
Planos de Ubicación de las Obras y de Distribución de los Puntos de Investigación.
Perfiles de Suelos Resultados de los Ensayos “in situ” y de
Laboratorio
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 28
Memoria Descriptiva
Resumen de las Condiciones de Cimentación
Información Previa
Exploración de Campo
Ensayos de Laboratorio
Perfil del Suelo
Nivel de la Napa Freática
Análisis de la Cimentación
Plano de ubicación
Perfiles del suelo
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 31
Análisis de la Cimentación En esta sección se incluirá una memoria de cálculo que contendrá como mínimo:
- Tipo de cimentación y otras soluciones si las hubiera.
- Profundidad de cimentación ( Df ).
- Determinación de la carga de rotura al corte y factor de seguridad ( FS ).
- Estimación de los asentamientos que sufriría la estructura con la carga aplicada (diferenciales y/o totales).
- Presión admisible del terreno.
- Indicación de las precauciones especiales que deberá tomar el diseñador o el constructor de la obra, como consecuencia de las características particulares del terreno investigado (efecto de la Napa Freática, contenido de sales agresivas al concreto, etc.)
- Parámetros para el diseño de muros de contención y/o calzadura.
- Otros parámetros que se requieran para el diseño o construcción de las estructuras y cuyo valor dependa directamente del suelo.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 32
Profundidad de cimentación
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 33
Profundidad mí Profundidad mínimanima de cimentacióde cimentación 0.80 mn 0.80 m
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 34
Taiwán 1999
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 37
Rellenos no Controlados (artificiales)Rellenos no Controlados (artificiales)
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 38
Nueva redacción
Artí Artículo 19 Profundidad de cimentaciculo 19 Profundidad de cimentacióónn
No debe cimentarse sobre turba, suelo orgánico, tierra vegetal, relleno de desmonte o rellenos sanitario o industrial, ni rellenos No Controlados. EstosEstos materialesmateriales inadecuadosinadecuados deberdeberáán ser removidos en su totalidad, antesn ser removidos en su totalidad, antes de construir la edificacide construir la edificacióón y ser reemplazadosn y ser reemplazados con materiales que cumplan con lo indicado encon materiales que cumplan con lo indicado en la Artla Artíículo 21 (21.1)culo 21 (21.1)
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 39
Rellenos Controlados o de Ingeniería
21.1 Rellenos Controlados o de Ingenierí 21.1 Rellenos Controlados o de Ingenieríaa Los Rellenos Controlados son aquellos que se construyen con Material Seleccionado, tendrán las mismas condiciones de apoyo que las cimentaciones superficiales. Los métodos empleados en su conformación, compactación y control, dependen principalmente de las propiedades físicas del material.
Los métodos empleados en su conformación, compactación y control, dependen principalmente de las propiedades físicas del material.
Pontificia Universidad Católica del Perú Seminario de Promoción: Normatividad y Gestión para EdificacionesSostenibles Saludables Laboratorio de Mecánica de Suelos E-050 SUELOS Y CIMENTACIONES 40
Rellenos Controlados o de Ingeniería
21.2 Rellenos no Controlados 21.2 Rellenos no Controlados
Los rellenos no controlados son aquellos que no cumplen con el Artículo 21.1. LasLas cimentacionescimentaciones superficialessuperficiales nono sese podrápodránn construir sobre estos rellenos no controlados,construir sobre estos rellenos no controlados, loslos (^) cualescuales deberádeberánn serser (^) reemplazadosreemplazados (^) enen susu totalidadtotalidad porpor (^) materialesmateriales seleccionadosseleccionados debidamente compactados, como se indica en el Artículo 21 (21.1), antes de iniciar la construcción de la cimentación.
