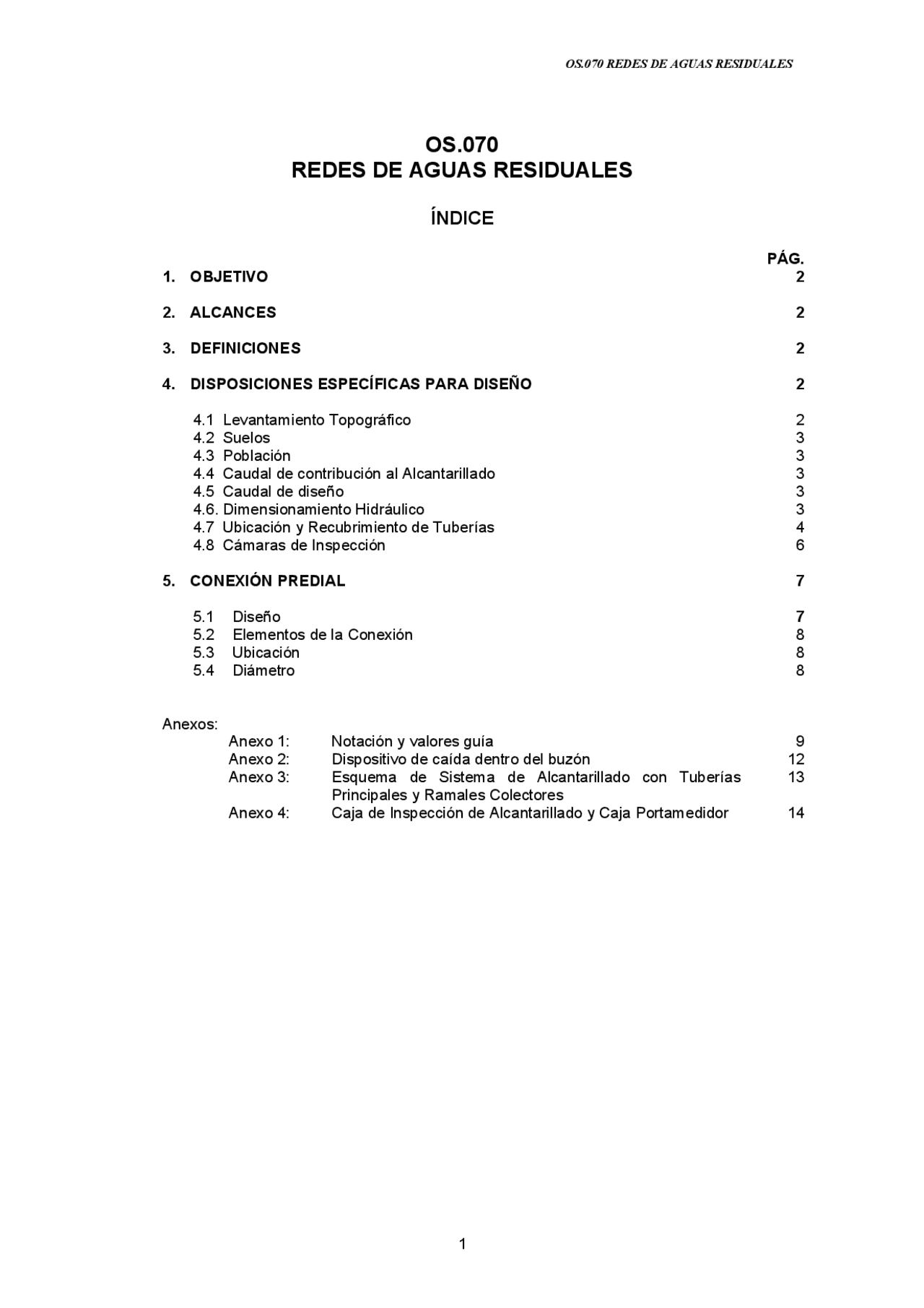

ÍNDICE
PÁG.
1. OBJETIVO 2
2. ALCANCES 2
3. DEFINICIONES 2
4. DISPOSICIONES ESPECÍFICAS PARA DISEÑO
4.1 Levantamiento Topográfico 4.2 Suelos 4.3 Población 4.4 Caudal de contribución al Alcantarillado 4.5 Caudal de diseño 4.6. Dimensionamiento Hidráulico 4.7 Ubicación y Recubrimiento de Tuberías 4.8 Cámaras de Inspección
5. CONEXIÓN PREDIAL 7
5.1 Diseño 5.2 Elementos de la Conexión 5.3 Ubicación 5.4 Diámetro
Anexos: Anexo 1: Notación y valores guía Anexo 2: Dispositivo de caída dentro del buzón Anexo 3: Esquema de Sistema de Alcantarillado con Tuberías Principales y Ramales Colectores Anexo 4: Caja de Inspección de Alcantarillado y Caja Portamedidor
OS. 070
REDES DE AGUAS RESIDUALES
1. OBJETIVO
Fijar las condiciones exigibles en la elaboración del proyecto hidráulico de las redes de aguas residuales funcionando en lámina libre. En el caso de conducción a presión se deberá considerar lo señalado en la norma de líneas de conducción.
2. ALCANCES
Esta Norma contiene los requisitos mínimos a los cuales deben sujetarse los proyectos y obras de infraestructura sanitaria para localidades mayores de 2000 habitantes.
3. DEFINICIONES
Redes de recolección. Conjunto de tuberías principales y ramales colectores que permiten la recolección de las aguas residuales generadas en las viviendas.
Ramal Colector. Es la tubería que se ubica en la vereda de los lotes, recolecta el agua residual de una o más viviendas y la descarga a una tubería principal.
Tubería Principal. Es el colector que recibe las aguas residuales provenientes de otras redes y/o ramales colectores.
Tensión Tractiva. Es el esfuerzo tangencial unitario asociado al escurrimiento por gravedad en la tubería de alcantarillado, ejercido por el líquido sobre el material depositado.
Pendiente Mínima. Valor mínimo de la pendiente determinada utilizando el criterio de tensión tractiva que garantiza la autolimpieza de la tubería.
Profundidad. Diferencia de nivel entre la superficie de terreno y la generatriz inferior interna de la tubería.
Recubrimiento. Diferencia de nivel entre la superficie de terreno y la generatriz superior externa de la tubería (clave de la tubería).
Conexión Domiciliaria de Alcantarillado. Conjunto de elementos sanitarios instalados con la finalidad de permitir la evacuación del agua residual proveniente de cada lote.
4. DISPOSICIONES ESPECÍFICAS PARA DISEÑOS
4.1 Levantamiento Topográfico
La información topográfica para la elaboración de proyectos incluirá:
Plano de lotización del área de estudio con curvas de nivel cada 1 m. indicando la ubicación y detalles de los servicios existentes y/o cualquier referencia importante.
Las pendientes de las tuberías deben cumplir la condición de autolimpieza aplicando el criterio de tensión tractiva. Cada tramo debe ser verificado por el criterio de Tensión Tractiva Media (t) con un valor mínimo t = 1,0 Pa, calculada para el caudal inicial (Q (^) i ), valor correspondiente para un coeficiente de Manning n = 0,013. La pendiente mínima que satisface esta condición puede ser determinada por la siguiente expresión aproximada:
Somin = 0,0055 Q (^) i–0,
Donde: Somin. = Pendiente mínima (m/m) Qi = Caudal inicial (L/s)
Para coeficientes de Manning diferentes de 0,013, los valores de Tensión Tractiva Media y pendiente mínima a adoptar deben ser justificados. La expresión recomendada para el cálculo hidráulico es la Fórmula de Manning.
Las tuberías y accesorios a utilizar deberán cumplir con las normas técnicas peruanas vigentes y aprobadas por el ente respectivo.
La máxima pendiente admisible es la que corresponde a una velocidad final Vf = 5 m/s; las situaciones especiales serán sustentadas por el proyectista.
Cuando la velocidad final (V (^) f) es superior a la velocidad crítica (V (^) c), la mayor altura de lámina de agua admisible debe ser 50% del diámetro del colector, asegurando la ventilación del tramo. La velocidad crítica es definida por la siguiente expresión:
Vc 6 gRH
Donde: Vc = Velocidad crítica (m/s) g = Aceleración de la gravedad (m/s 2 ) R (^) H = Radio hidráulico (m)
La altura de la lámina de agua debe ser siempre calculada admitiendo un régimen de flujo uniforme y permanente, siendo el valor máximo para el caudal final (Q (^) f), igual o inferior a 75% del diámetro del colector.
Los diámetros nominales de las tuberías no deben ser menores de 100 mm. Las tuberías principales que recolectan aguas residuales de un ramal colector tendrán como diámetro mínimo 160 mm.
4.7 Ubicación y recubrimiento de tuberías
En las calles o avenidas de 20 m de ancho o menos se proyectará una sola tubería principal de preferencia en el eje de la vía vehicular.
En avenidas de más de 20 m de ancho se proyectará una tubería principal a cada lado de la calzada.
La distancia entre la línea de propiedad y el plano vertical tangente más cercano de la tubería principal debe ser como mínimo 1,5 m.
La distancia mínima entre los planos verticales tangentes más próximos de una tubería principal de agua y una tubería principal de aguas residuales, instaladas paralelamente, será de 2 m, medido horizontalmente
La mínima distancia libre horizontal medida entre ramales distribuidores y ramales colectores, entre ramal distribuidor y tubería principal de agua o alcantarillado, entre ramal colector y tubería principal de agua o alcantarillado, ubicados paralelamente, será de 0,20 m. Dicha distancia debe medirse entre los planos tangentes más próximos de las tuberías
El ramal colector de aguas residuales debe ubicarse en las veredas y paralelo frente al lote. El eje de dichos ramales se ubicará de preferencia sobre el eje de vereda, o en su defecto, a una distancia de 0,50 m a partir del límite de propiedad.
El recubrimiento sobre las tuberías no debe ser menor de 1,0 m en las vías vehiculares y de 0,30 m en las vías peatonales y/o en zonas rocosas, debiéndose verificar para cualquier profundidad adoptada, la deformación (deflexión) de la tubería generada por cargas externas. Para toda profundidad de enterramiento de tubería el proyectista planteará y sustentará técnicamente la protección empleada.
Excepcionalmente el recubrimiento mínimo medido a partir de la clave del tubo será de 0.20 m. cuando se utilicen ramales colectores y el tipo de suelo sea rocoso.
Si existiera desnivel en el trazo de un ramal colector de alcantarillado, se implementará la solución adecuada a través de una caja de inspección, no se podrá utilizar curvas para este fin, en todos los casos la solución a aplicar contará con la protección conveniente. El proyectista planteará y sustentará técnicamente la solución empleada.
En todos los casos, el proyectista tiene libertad para ubicar las tuberías principales, los ramales colectores de alcantarillado y los elementos que forman parte de la conexión domiciliaria de agua potable y alcantarillado, de forma conveniente, respetando los rangos establecidos y adecuándose a las condiciones del terreno; el mismo criterio se aplica a las protecciones que considere implementar.
Los casos en que la ubicación de tuberías no respete los rangos y valores mínimos establecidos, deberán ser debidamente sustentados.
En las vías peatonales, pueden reducirse las distancias entre las tuberías y entre éstas y el límite de propiedad, así como, los recubrimientos siempre y cuando:
- Se diseñe protección especial a las tuberías para evitar su fisuramiento o rotura.
- Si las vías peatonales presentan elementos (bancas, jardineras, etc.) que impidan el paso de vehículos.
Los buzones de inspección se usarán cuando la profundidad sea mayor de 1, m sobre la clave de la tubería.
El diámetro interior de los buzones será de 1,20 m para tuberías de hasta 800 mm de diámetro y de 1,50 m para las tuberías de hasta 1200 mm. Para tuberías de mayor diámetro las cámaras de inspección serán de diseño especial. Los techos de los buzones contarán con una tapa de acceso de 0, m de diámetro.
Los buzones y buzonetas se proyectarán en todos los lugares donde sea necesario por razones de inspección, limpieza y en los siguientes casos:
- En el inicio de todo colector.
- En todos los empalmes de colectores.
- En los cambios de dirección.
- En los cambios de pendiente.
- En los cambios de diámetro.
- En los cambios de material de las tuberías.
En los cambios de diámetro, debido a variaciones de pendiente o aumento de caudal, las buzonetas y/o buzones se diseñarán de manera tal que las tuberías coincidan en la clave, cuando el cambio sea de menor a mayor diámetro y en el fondo cuando el cambio sea de mayor a menor diámetro.
Para tuberías principales de diámetro menor de 400 mm; si el diámetro inmediato aguas abajo, por mayor pendiente puede conducir un mismo caudal en menor diámetro, no se usará este menor diámetro; debiendo emplearse el mismo del tramo aguas arriba.
En las cámaras de inspección en que las tuberías no lleguen al mismo nivel, se deberá proyectar un dispositivo de caída cuando la altura de descarga o caída con respecto al fondo de la cámara sea mayor de 1 m (Ver anexo 2).
La distancia entre cámaras de inspección y limpieza consecutivas está limitada por el alcance de los equipos de limpieza. La separación máxima depende del diámetro de las tuberías. Para el caso de las tuberías principales la separación será de acuerdo a la siguiente tabla N° 1.
TABLA N° 1 DIÁMETRO NOMINAL DE LA TUBERÍA (mm)
DISTANCIA
MÁXIMA (m) 100-150 60 200 80 250 a 300 100 Diámetros mayores 150
Las cámaras de inspección podrán ser prefabricadas o construidas en obra. En el fondo se proyectarán canaletas en la dirección del flujo.
5. CONEXIÓN PREDIAL
5.1 Diseño
Cada unidad de uso debe contar con un elemento de inspección de fácil acceso a la entidad prestadora del servicio.
5.2 Elementos de la Conexión
Deberá considerar:
Elemento de reunión: Cámara de inspección.
Elemento de conducción: Tubería con una pendiente mínima de 15 por mil.
Elementos de empalme o empotramiento: Accesorio de empalme que permita la descarga en caída libre sobre la clave de la tubería.
5.3 Ubicación
La conexión predial de redes de aguas residuales, se ubicará a una distancia mínima de 1,20 del límite izquierdo o derecho de la propiedad. En otros casos deberá justificarse adecuadamente.
5.4 Diámetro
El diámetro mínimo de la conexión será de 100mm.
A.4.6 Caudal inicial de un tramo de red
A.4.6.1 (^) Si no existen mediciones de caudal utilizables por
el proyecto Q (^) i = (k 2 .Qi ) + I + qci
Q (^) i L/s
A.4.6.2 (^) Si existen hidrogramas utilizables por el proyecto
Q (^) i = Qi máx + Q (^) ci Q (^) i L/s
Q (^) i máx =Caudal máximo del hidrograma, calculado con ordenadas proporcionales del hidrograma existente
A.4.7 Caudal final de un tramo de red
A.4.7.
Si no existen mediciones del caudal utilizables por el proyecto Q (^) f = (k 2. Q (^) f) + I + Q (^) cf
Q (^) f L/s
A.4.7.2 (^) Si existen hidrogramas utilizables por el proyecto
Q (^) f= Qf máx + Q (^) cf Q (^) f L/s
Q (^) i máx =Caudal máximo del hidrograma, calculado con ordenadas proporcionales del hidrograma existente
A.5 Tasa de Contribución Notación Unidades
A.5.
Tasa de contribución inicial por superficie drenada T (^) ai = (Q (^) i - Q (^) ci )/ ai
T (^) ai L/(s.ha)
A.5.
Tasa de contribución final por superficie drenada T (^) af = (Qf - Q (^) cf )/ af
T (^) af L/(s.ha)
A.5.
Tasa de contribución final por superficie drenada T (^) xi = (Qi - Q (^) ci )/ L
T (^) xi L/(s.km)
A.5.
Tasa de contribución final por superficie drenada T (^) xf = (Qf - Q (^) cf )/ L
T (^) xf L/(s.km)
A.5.5 Tasa de contribución por infiltración T (^) i L/(s.km)
A.6 Variables geométricas de la sección del flujo Notación Unidades
A.6.1 Diámetro do m
A.6.2 Area mojada de escurrimiento inicial Ai m 2
A.6.3 Area mojada de escurrimiento final Af m 2
A.6.4 Perímetro mojado p m
A.
Variables utilizadas en el dimensionamiento hidráulico Notación Unidades
A.7.1 Radio hidráulico R (^) H m
A.7.2 Altura de la lámina de agua inicial yi m
A.7.3 Altura de la lámina de agua final yf m
A.7.4 Pendiente mínima admisible So min m/m
A.7.5 Pendiente máxima admisible So max m/m
A.7.
Velocidad inicial Vi = Qi / Ai Vi m/s
A.7.
Velocidad final Vf = Q (^) f / A (^) f Vf m/s
A.7.
Tensión Tractiva Media t = .RH. So t Pa
A.8 Valores guía de coeficientes
De no existir datos locales comprobados a través de investigaciones, pueden ser adoptados los siguientes valores
A.8.1 C , coeficiente de retorno 0,
A.8.2 k 1 , coeficiente de caudal máximo diario 1,
A.8.3 k 2 , coeficiente de caudal máximo horario 1.8-2.
A.8.4 k 1 , coeficiente de caudal mínimo horario 0,
A.8.5 T (^) i , Tasa de contribución de infiltración que depende de las condiciones locales, tales como: Nivel del acuífero, naturaleza del subsuelo, material de la tubería y tipo de junta utilizada. El valor adoptado debe ser justificado 0,05 a 1,0 L/(s.km)
ANEXO 3
ESQUEMA DE SISTEMA DE ALCANTARILLADO CON
TUBERÍAS PRINCIPALES Y RAMALES COLECTORES
LEYENDA:
Tubería Principal de Alcantarillado
Ramal Colector de Alcantarillado
Caja de Inspección
Buzón
ANEXO 4
CAJA DE INSPECCIÓN DE ALCANTARILLADO Y CAJA
PORTAMEDIDOR
Ramal Colector de alcantarillado
Ramal distribuidor de agua
Caja de Inspección de Alcantarillado
Ramal Distribuidor de agua
Ramal colector de alcantarillado
