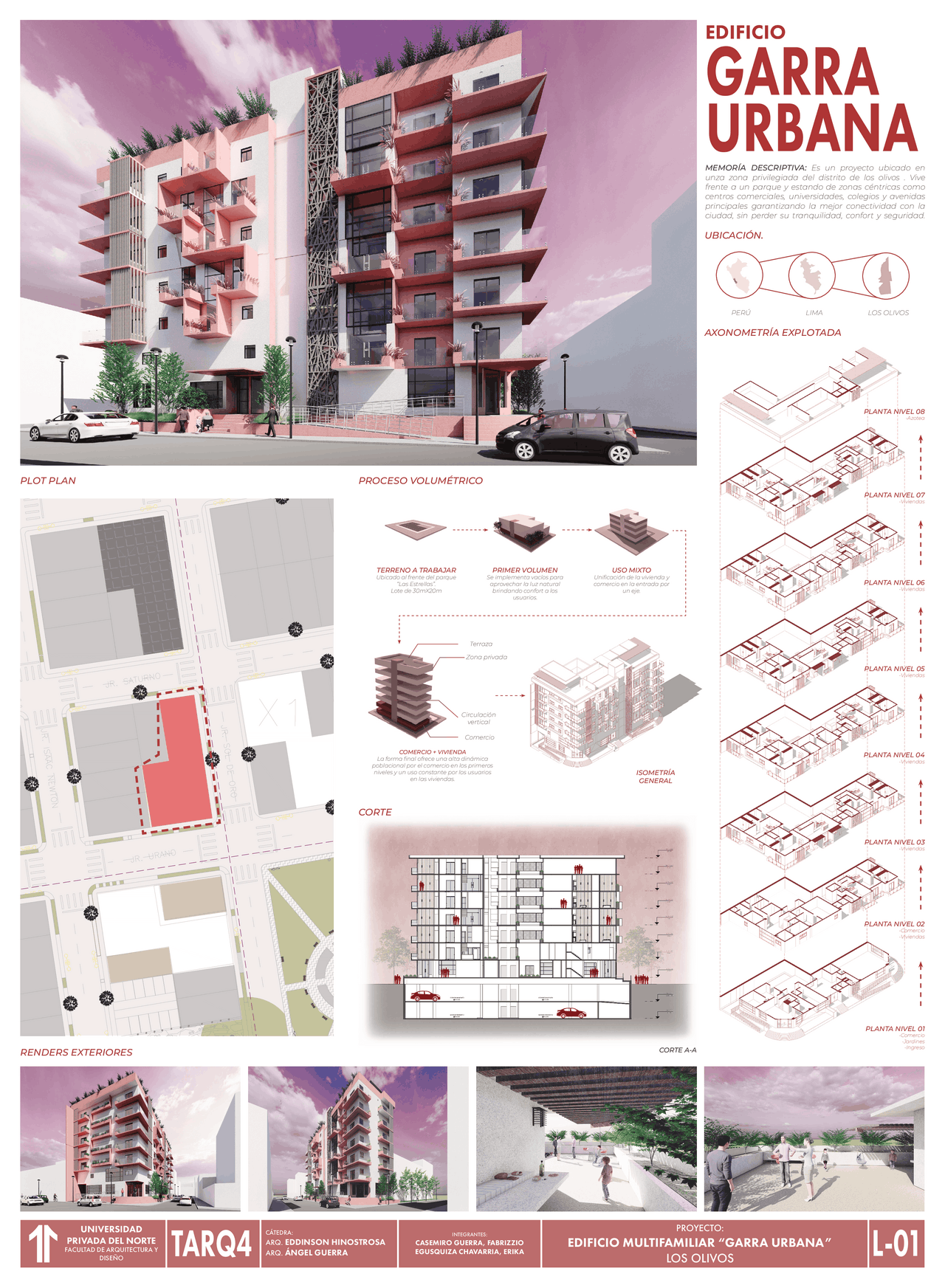

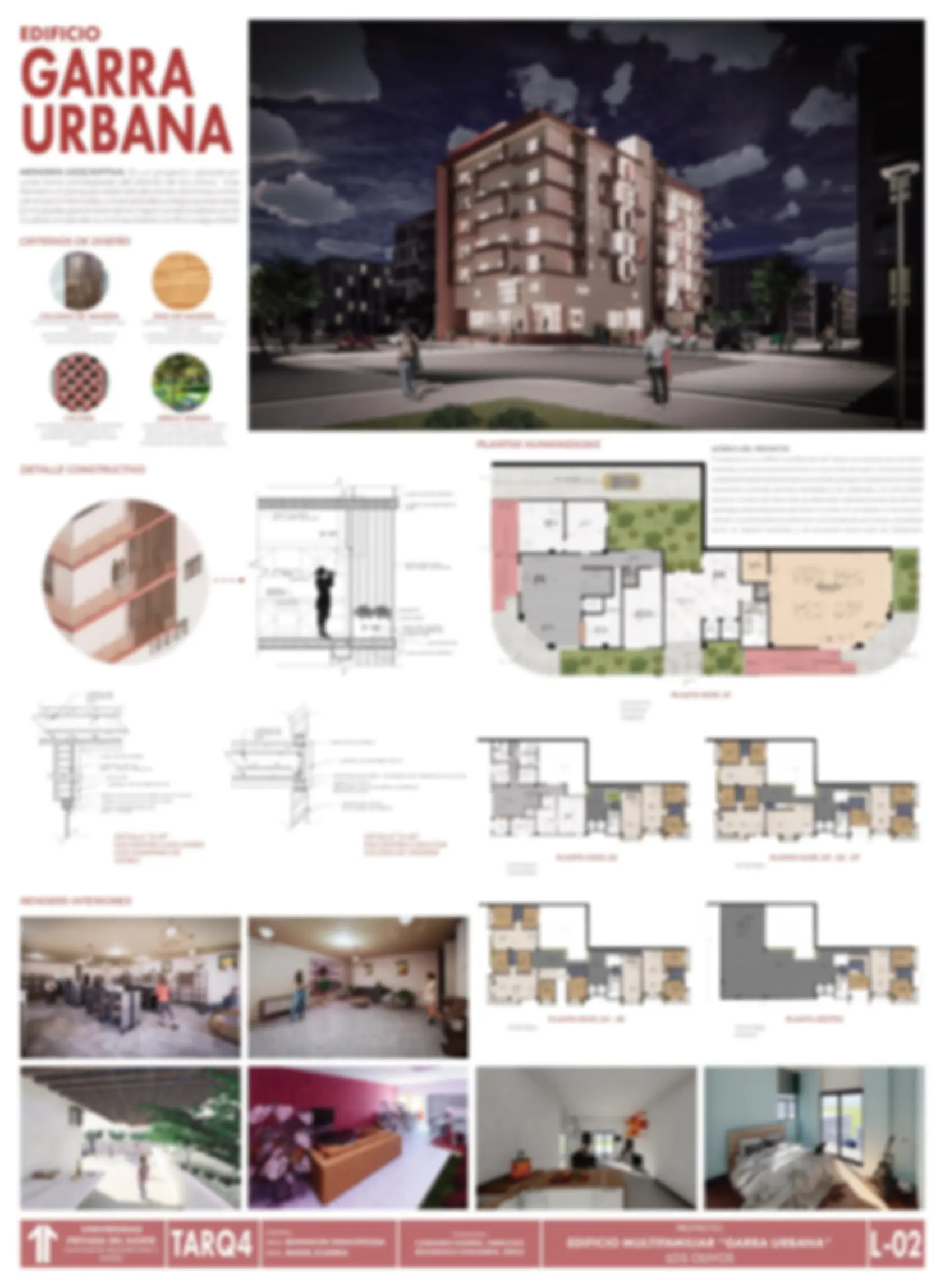

UNIVERSIDAD
PRIVADA DEL NORTE
FACULTAD DE ARQUITECTURA Y
DISEÑO
CÁTEDRA:
ARQ. EDDINSON HINOSTROSA ARQ. ÁNGEL GUERRA
INTEGRANTES:
CASEMIRO GUERRA, FABRIZZIO EGUSQUIZA CHAVARRIA, ERIKA
PROYECTO:
EDIFICIO MULTIFAMILIAR “GARRA URBANA”
LOS OLIVOS
TARQ4 L-
EDIFICIO
GARRA
URBANA
MEMORÍA DESCRIPTIVA: Es un proyecto ubicado en unza zona privilegiada del distrito de los olivos. Vive frente a un parque y estando de zonas céntricas como centros comerciales, universidades, colegios y avenidas principales garantizando la mejor conectividad con la ciudad, sin perder su tranquilidad, confort y seguridad.
PROCESO VOLUMÉTRICO
AXONOMETRÍA EXPLOTADA
RENDERS EXTERIORES
PLOT PLAN
TERRENO A TRABAJAR
Ubicado al frente del parque “Las Estrellas”. Lote de 30mX20m
PRIMER VOLUMEN
Se implementa vacíos para aprovechar la luz natural brindando confort a los usuarios.
USO MIXTO
Unificación de la vivienda y comercio en la entrada por un eje.
ISOMETRÍA
GENERAL
COMERCIO + VIVIENDA
La forma final ofrece una alta dinámica poblacional por el comercio en los primeros niveles y un uso constante por los usuarios en las viviendas.
Terraza
Zona privada
Circulación
vertical
Comercio
PLANTA NIVEL 01
-Comercio -Jardines -Ingreso
PLANTA NIVEL 02
-Comercio -Viviendas
PLANTA NIVEL 03
-Viviendas
PLANTA NIVEL 04
-Viviendas
PLANTA NIVEL 05
-Viviendas
PLANTA NIVEL 06
-Viviendas
PLANTA NIVEL 07
-Viviendas
PLANTA NIVEL 08
-Azotea
CORTE A-A
CORTE
UBICACIÓN.
PERÚ LIMA LOS OLIVOS
UNIVERSIDAD
PRIVADA DEL NORTE
FACULTAD DE ARQUITECTURA Y
DISEÑO CÁTEDRA:
ARQ. EDDINSON HINOSTROSA ARQ. ÁNGEL GUERRA
INTEGRANTES:
CASEMIRO GUERRA, FABRIZZIO EGUSQUIZA CHAVARRIA, ERIKA
PROYECTO:
EDIFICIO MULTIFAMILIAR “GARRA URBANA” LOS OLIVOS
TARQ
grupo de lamas de madera de cedro perfil "u" 72mm (se atornilla el extremo superior de cada lama) soporte rotatorio / adherido con pernos de anclaje sistema de revestimiento losa de concreto vidrio electrocrómico tipo: 1 panel perfil de aluminio gris mate sistema de revestimiento ladrillo común 5,5 x 12,5 x 26,5 cm aislante perno de anclaje acero galvanizado losa de concreto DETALLE "D-01" ENCUENTRO LOSA-MURO ENCUENTRO CON MAMPARA DE VIDRIO DETALLE "D-02" ENCUENTRO LOSA CON CELOSIA DE MADERA ACERO DE REFUERZO 3/8' ACERO DE REFUERZO 3/8' CAMPANA COCINA ELEC.URSUS TROTTER MUEBLE ALTO SERIE NORMAL grupo de lamas de madera de cedro perfil "u" 72mm(se atornilla el extremo superior de cada lama) soporte rotatorio / adherido con pernos de anclaje sistema de revestimiento losa de concreto vidrio electrocrómicotipo: 1 panel perfil de aluminio gris mate sistema de revestimiento ladrillo común5,5 x 12,5 x 26,5 cm aislante perno de anclaje acero galvanizado losa de concreto grupo de lamasde madera de cedro LOSA DE CONCRETO JARDINERA LOSA DE CONCRETO SECCION BALCON CON CELOSIA DE MADERA
DETALLE "D-01"
ENCUENTRO LOSA-MURO ENCUENTRO CON MAMPARA DE VIDRIO DETALLE "D-02" ENCUENTRO LOSA CON CELOSIA DE MADERA
ARBUSTO REFUERZOACERO DE 3/8' ACERO DEREFUERZO 3/8' CONTRAPISO PISO DE MADERA MACHIHEMBRADA0.48x0.12m ACERO DE REFUERZO 3/8' MURO PINTADO CON LATEX BLANCO
D-
D-
grupo de lamas de madera de cedro perfil "u" 72mm (se atornilla el extremo superior de cada lama) soporte rotatorio / adherido con pernos de anclaje sistema de revestimiento losa de concreto vidrio electrocrómico tipo: 1 panel perfil de aluminio gris mate sistema de revestimiento ladrillo común 5,5 x 12,5 x 26,5 cm aislante perno de anclaje acero galvanizado losa de concreto grupo de lamas de madera de cedro
LOSA DE CONCRETO
JARDINERA LOSA DE CONCRETO
ALCON CON E MADERA DETALLE "D-01" ENCUENTRO LOSA-MURO ENCUENTRO CON MAMPARA DE VIDRIO DETALLE "D-02" ENCUENTRO LOSA CON CELOSIA DE MADERA
ARBUSTO
ACERO DE REFUERZO 3/8' ACERO DE REFUERZO 3/8'
CONTRAPISO
PISO DE MADERA MACHIHEMBRADA
0.48x0.12m
ACERO DE REFUERZO
3/8' CO
D- D-
L-
EDIFICIO
GARRA
URBANA
MEMORÍA DESCRIPTIVA: Es un proyecto ubicado en unza zona privilegiada del distrito de los olivos. Vive frente a un parque y estando de zonas céntricas como centros comerciales, universidades, colegios y avenidas principales garantizando la mejor conectividad con la ciudad, sin perder su tranquilidad, confort y seguridad.
PLANTAS HUMANIZADAS
CRITERIOS DE DISEÑO DETALLE CONSTRUCTIVO
ACERCA DEL PROYECTO
El proyecto es un edificio multifamiliar de 7 pisos con terraza, que combina vivienda y comercio para promover un uso mixto del suelo. Los dos primeros niveles están destinados a locales comerciales, lo que permite generar actividad económica y brindar servicios accesibles a los residentes y la comunidad cercana. A partir del tercer piso se desarrollan departamentos de distintas tipologías, diseñados para optimizar el confort, la ventilación e iluminación natural. La última planta cuenta con una terraza de uso común, concebida como un espacio recreativo y de encuentro social para los habitantes.
PLANTA NIVEL 01
-Comercio
-Jardines -Ingreso
DETALLE “D-01”
ENCUENTRO LOSA-MURO CON MAMPARA DE VIDRIO DETALLE “D-02” ENCUENTRO LOSA CON CELOSÍA DE MADERA CELOSÍAS DE MADERA
Estructuras que sirven para delimitar espacios, permitiendo la entrada de luz natural otorgando sombra.
PISO DE MADERA
Ofrece una alternativa práctica y estética para quienes buscan sofisticación sin renunciar a la funcionalidad.
CELOSÍA
Las celosías protegen las estancias y mobiliarios al interior de un ambiente de la radiación solar directa.
ÁREAS VERDES
Las áreas verdes mejora el confort térmico, purificando el aire del entorno así como regulando la temperatura de la zona influyente.
PLANTA NIVEL 02
-Comercio
-Viviendas
PLANTA NIVEL 03 - 05 - 07
-Viviendas
PLANTA NIVEL 04 - 06
-Viviendas
PLANTA AZOTEA
-Viviendas
-Azotea
RENDERS INTERIORES
