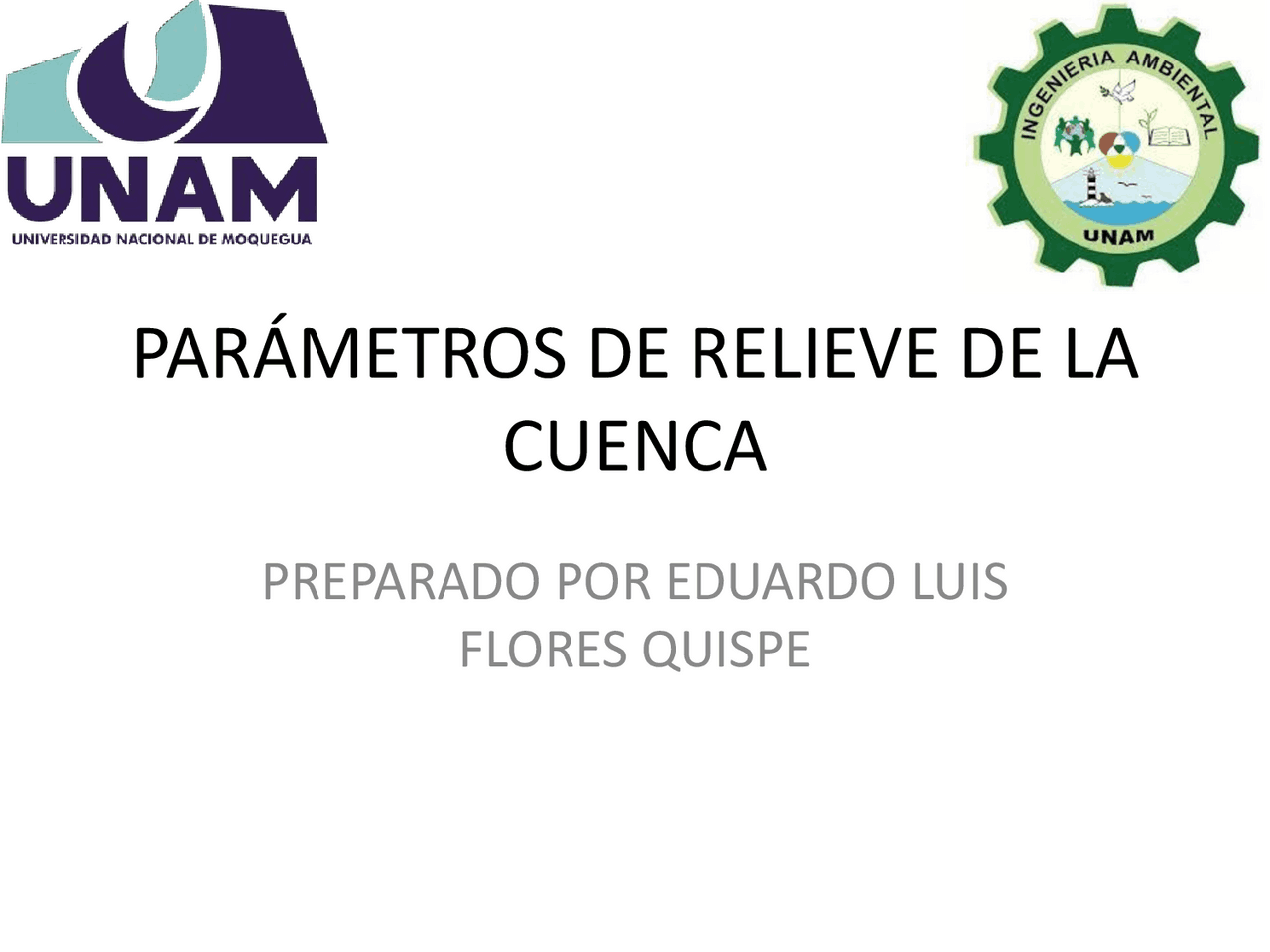

PARÁMETROS DE RELIEVE DE LA

CUENCA

PREPARADO POR EDUARDO LUIS

FLORES QUISPE

Distribución de tiempos

Primera hora académica: 50 minutos

• Exposición del docente: 30 minutos
• Preguntas e intervenciones: 20 minutos

Segunda hora académica: 50 minutos

• Exposición del docente: 30 minutos
• Preguntas e intervenciones: 20 minutos

A.- Curva hipsométrica

• Es utilizada para representar gráficamente cotas de terreno en función de las superficies que encierran. Para su trazado se debe tener en cuenta que sobre la sección de control (altitud mínima de la cuenca), se tiene el cien por ciento de su superficie. Cuenca del río Ilave

3600.03800.

4000.04200.

4400.04600.

4800.05000.

5200.05400.

-500 (^0 500 1000 1500 2000 2500 3000) Area (Km2) 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000

Altitud (msnm) Altitud frecuencia media:4273.76 msnm

B.- Polígonos de frecuencia

• Se denomina así a la representación gráfica de la relación existente entre altitud y la relación porcentual del área a esa altitud con respecto al área total.

D.- Altitud de frecuencia media

• Es la altitud correspondiente al punto de abscisa media de la curva de frecuencia de altitudes, en ella, el 50% del área de la cuenca, está situado por encima de esa altitud y el 50% por debajo de ella.

E.- Pendiente media de la cuenca

• Este parámetro de relieve es importante debido a su relación con el comportamiento hidráulico de drenaje de la cuenca, y tiene una importancia directa en relación a la magnitud de las crecidas.

G.- Coeficiente de torrencialidad (Ct)

• Este parámetro indica la relación entre el número de cursos de primer orden con el área de la cuenca.

Parámetros de la red hidrográfica

• La red hidrográfica corresponde al drenaje natural, permanente o temporal, por el que fluyen las aguas de los escurrimientos superficiales, hipodérmicos y subterráneos de la cuenca. La red de drenaje es, probablemente, uno de los factores más importantes a la hora de definir un territorio.
• Diversos autores coinciden en afirmar que mientras mayor sea el grado de bifurcación del sistema de drenaje de una cuenca, es decir, entre más corrientes tributarias presente, más rápida será la respuesta de la cuenca frente a una tormenta, evacuando el agua en menos tiempo.

B.- Número de orden de los ríos

• Es el grado de ramificación de las corrientes de agua, para su determinación se considera el número de bifurcaciones que tienen los tributarios, asignándoles un orden a cada uno de ellos en forma creciente desde su naciente hasta su desembocadura.

C.- Frecuencia de densidad de ríos

(Fr)

• Es el número de ríos por unidad de superficie de la cuenca. Se encuentra al dividir el número total del curso de agua (Nº ríos) entre el área total de la cuenca (A), es decir, que:

E.- Extensión media del

escurrimiento superficial (E)

• Es la relación entre el área de la cuenca y la longitud total de la red hídrica de la misma cuenca.

F.- Pendiente media del río principal

(Sm)

• La velocidad de la escorrentía superficial de los cursos de agua depende de la pendiente de sus cauces fluviales; así a mayor pendiente habrá mayor velocidad de escurrimiento. La pendiente media del río es un parámetro empleado para determinar la declividad de una corriente de agua entre dos puntos extremos.

G.- Altura media del río principal

(Hm)

• Es el valor medio entre las alturas de los extremos del río principal.

H.- Tiempo de concentración (Tc)

• Este parámetro se refiere al tiempo que tarda el agua en su recorrido entre dos puntos determinados, los cuales son: en extremo superior de la cuenca y el punto donde se mide el flujo.
• Para el cálculo del tiempo de concentración existen numerosas fórmulas empíricas, para el presente se ha utilizado la fórmula de Kirpich , cuya ecuación es la siguiente:
