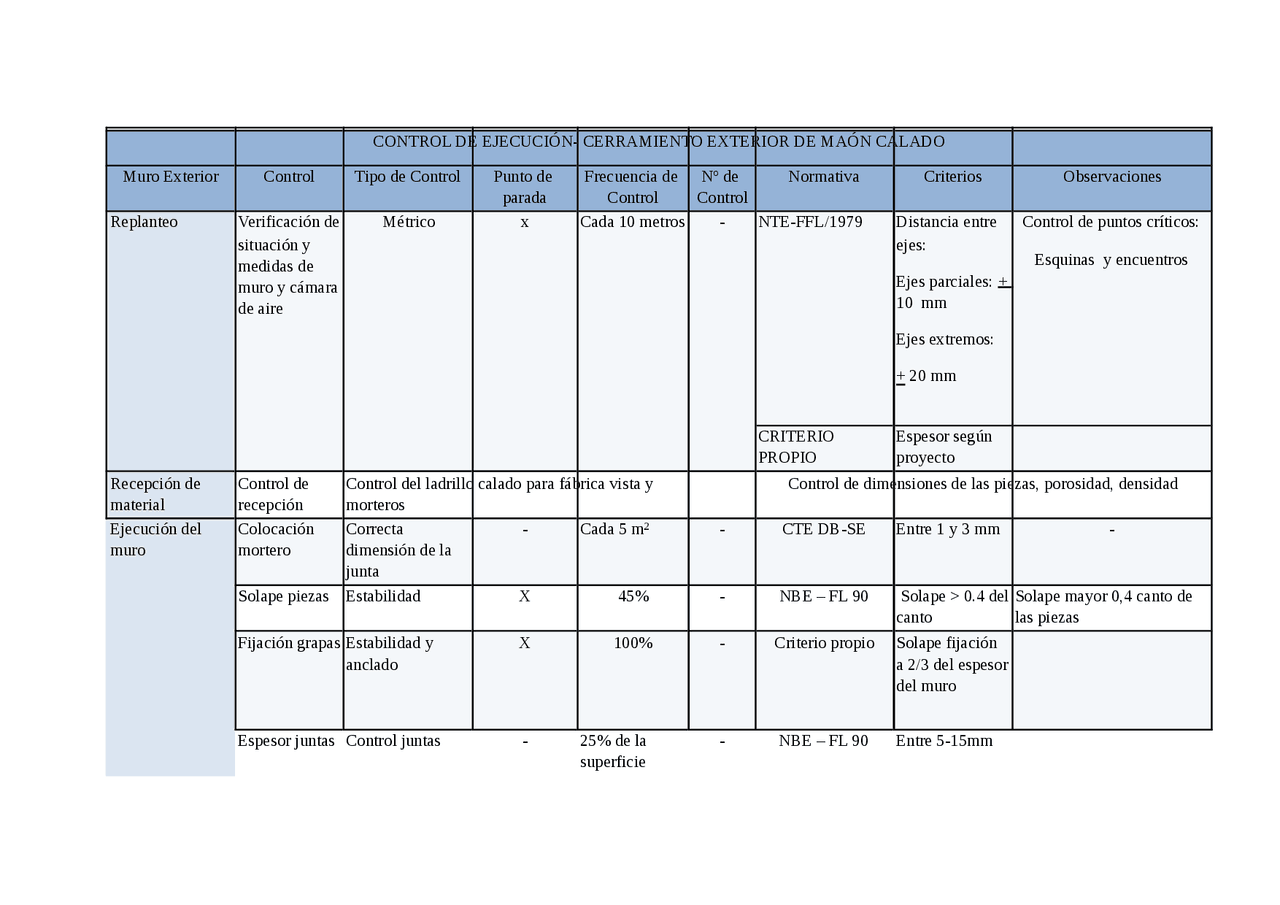

CONTROL DE EJECUCIÓN- CERRAMIENTO EXTERIOR DE MAÓN CALADO
Muro Exterior Control Tipo de Control Punto de parada
Frecuencia de Control
Nº de Control
Normativa Criterios Observaciones
Replanteo Verificación de situación y medidas de muro y cámara de aire
Métrico x Cada 10 metros - NTE-FFL/1979 Distancia entre ejes:
Ejes parciales: + 10 mm
Ejes extremos:
Control de puntos críticos:
Esquinas y encuentros
CRITERIO
PROPIO
Espesor según proyecto
Recepción de material
Control de recepción
Control del ladrillo calado para fábrica vista y morteros
Control de dimensiones de las piezas, porosidad, densidad
Ejecución del muro
Colocación mortero
Correcta dimensión de la junta
- Cada 5 m^2 - CTE DB-SE Entre 1 y 3 mm -
Solape piezas Estabilidad X 45% - NBE – FL 90 Solape > 0.4 del canto
Solape mayor 0,4 canto de las piezas Fijación grapas Estabilidad y anclado
X 100% - Criterio propio Solape fijación a 2/3 del espesor del muro
Espesor juntas Control juntas - 25% de la superficie
Dimensiones Verificación de las dimensiones del muros respecto del proyecto
- Cada 10 m - NTE-FFL/1979 Variación Altura total: +25 mm
Altural Parcial:
Verticalidad Con nivelación - Cada 5 m - NTE-FFL/1979 Variaciones:
Planta:
Total:
+-30mm
Axialidad Con replanteo - Cada planta - CTE DB-SE Tolerancia máx. 20 mm
Alineación de los muros de plantas continuas
Solape con otros elementos
Visual - Cada elemento - NTE-FFL/
Entrega mínima 250mm
Puntos críticos:
-cubierta
-forjados
-dinteles
Estanqueidad cámara de aire
Ensayo - 100% - CTE DB-HE - -
CONTROL DE PROCESO - CERRAMIENTO EXTERIOR DE MAÓN CALADO
Replanteo Medidas Métrico X Cada 10 metros
- Criterio propio Dimensionado de las placas
Recepción de material
Control de recepción
Control de placas y los elementos de sujeción - Espeso, planeidad, forma -
Ejecución Colocación placas
Métrico y visual X 100% - GTC - FAE Colocación de las placas a “tresbolillo”
Las placas han de cubrir toda la superficie de la fachada. Desfase mínimo entre juntas verticales de 25cm. Adherencia con la hoja interior
Visual X 30% - Empresa Traditerm
El material de fijación ha de cubrir como mínimo el 40% de la superficie de la placa.
Encuentro con las grapas
Visual - 100% - Criterio propio Determinar una distancia máxima entre placas y grapas
Distancia máxima de 2 cm
Sellado de las juntas y fijaciones
Visual X 30% - Empresa Traditerm
Se tiene que colocar en los vértices de las placas
CONTROL DE PROCESO- PLACAS DE POLIESTIRENO EXPANDIDO
- Control correcto estado paramento interior (Paramento – base).
- Limpieza de grasas, polvo, y otros.
- (^) Comprobación temperatura
- Secado paramento
- Replanteo de dimensiones de los huecos
- Corte de las placas
- Ajuste y fijación de las placas
- Precauciones frente a lluvia, humedad y vientos von velocidades superiores 15-20 km/h durante la colocación.
Dimensiones Verificación de las dimensiones del muros respecto del proyecto
- Cada 10 m - Control de calidad en la edificación
Altura y espesor -
Verticalidad Con nivelación - Cada 5 m - NTE – PTL/1973 Planeidad Variaciones superiores a 1 cm al medirla con regla de 2m. Axialidad Con replanteo X Cada planta - CTE DB-SE Tolerancia máx. 20 mm
Alineación de los muros de plantas continuas
CONTROL DE EJECUCIÓN- MURO INTERIOR
- Replanteo y trazado del proyecto
- Colocación y aplomado
- Colocación de los ladrillos, previamente humedecidos.
- Repaso de las juntas de limpieza
- Protección de la obra recién ejecutada:
- Estabilidad del muro
- frente a la lluvia, heladas, y temperaturas elevadas
- golpes, rozaduras, salpicaduras de mortero
