CONCRETO ARMADO
PC3: PRÁCTICA SINCRÓNICA N°3

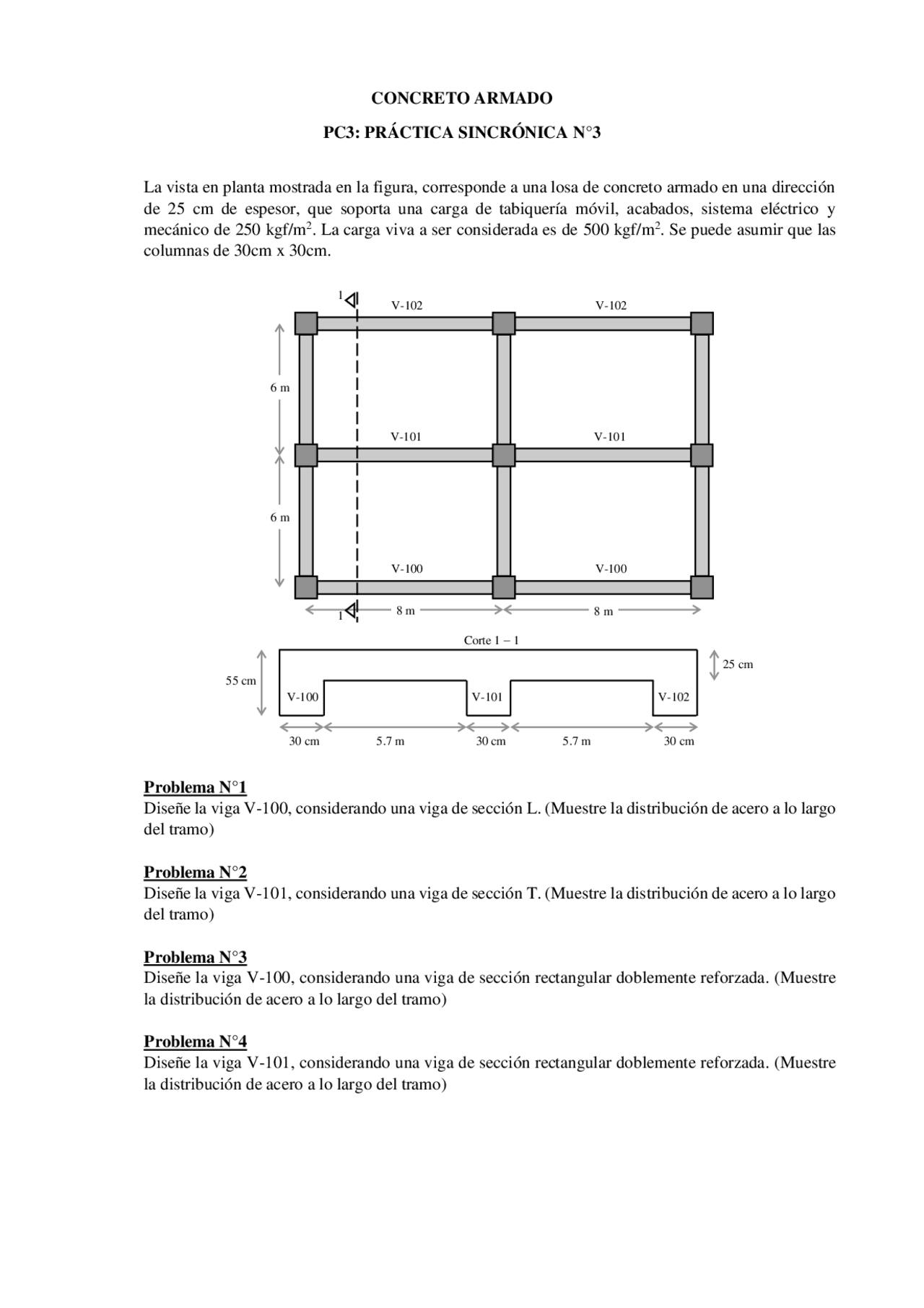

La vista en planta mostrada en la figura, corresponde a una losa de concreto armado en una dirección
de 25 cm de espesor, que soporta una carga de tabiquería móvil, acabados, sistema eléctrico y
mecánico de 250 kgf/m2. La carga viva a ser considerada es de 500 kgf/m2. Se puede asumir que las
columnas de 30cm x 30cm.
Problema N°1
Diseñe la viga V-100, considerando una viga de sección L. (Muestre la distribución de acero a lo largo
del tramo)
Problema N°2
Diseñe la viga V-101, considerando una viga de sección T. (Muestre la distribución de acero a lo largo
del tramo)
Problema N°3
Diseñe la viga V-100, considerando una viga de sección rectangular doblemente reforzada. (Muestre
la distribución de acero a lo largo del tramo)
Problema N°4
Diseñe la viga V-101, considerando una viga de sección rectangular doblemente reforzada. (Muestre
la distribución de acero a lo largo del tramo)
5.7 m
55 cm
30 cm
25 cm
5.7 m
30 cm
30 cm
V-100
V-102
V-101
Corte 1 – 1
8 m
8 m
6 m
6 m
V-101
V-101
V-102
V-102
V-100
V-100
1
1
