Dr. Oscar Ucchelly Romero Cortez

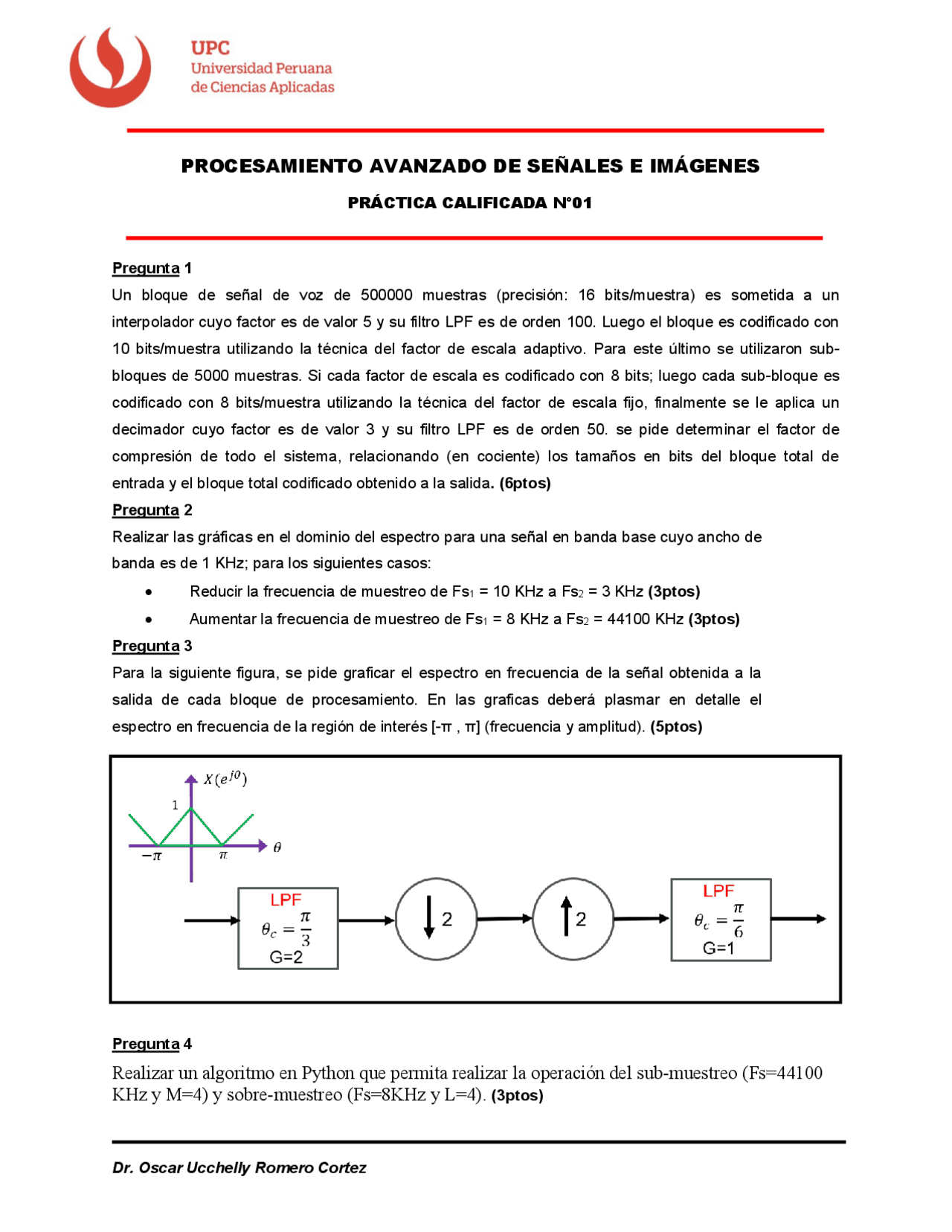

PROCESAMIENTO AVANZADO DE SEÑALES E IMÁGENES
PRÁCTICA CALIFICADA N°01
Pregunta 1
Un bloque de señal de voz de 500000 muestras (precisión: 16 bits/muestra) es sometida a un
interpolador cuyo factor es de valor 5 y su filtro LPF es de orden 100. Luego el bloque es codificado con
10 bits/muestra utilizando la técnica del factor de escala adaptivo. Para este último se utilizaron sub-
bloques de 5000 muestras. Si cada factor de escala es codificado con 8 bits; luego cada sub-bloque es
codificado con 8 bits/muestra utilizando la técnica del factor de escala fijo, finalmente se le aplica un
decimador cuyo factor es de valor 3 y su filtro LPF es de orden 50. se pide determinar el factor de
compresión de todo el sistema, relacionando (en cociente) los tamaños en bits del bloque total de
entrada y el bloque total codificado obtenido a la salida. (6ptos)
Pregunta 2
Realizar las gráficas en el dominio del espectro para una señal en banda base cuyo ancho de
banda es de 1 KHz; para los siguientes casos:
• Reducir la frecuencia de muestreo de Fs1 = 10 KHz a Fs2 = 3 KHz (3ptos)
• Aumentar la frecuencia de muestreo de Fs1 = 8 KHz a Fs2 = 44100 KHz (3ptos)
Pregunta 3
Para la siguiente figura, se pide graficar el espectro en frecuencia de la señal obtenida a la
salida de cada bloque de procesamiento. En las graficas deberá plasmar en detalle el
espectro en frecuencia de la región de interés [-π , π] (frecuencia y amplitud). (5ptos)
Pregunta 4
Realizar un algoritmo en Python que permita realizar la operación del sub-muestreo (Fs=44100
KHz y M=4) y sobre-muestreo (Fs=8KHz y L=4). (3ptos)
