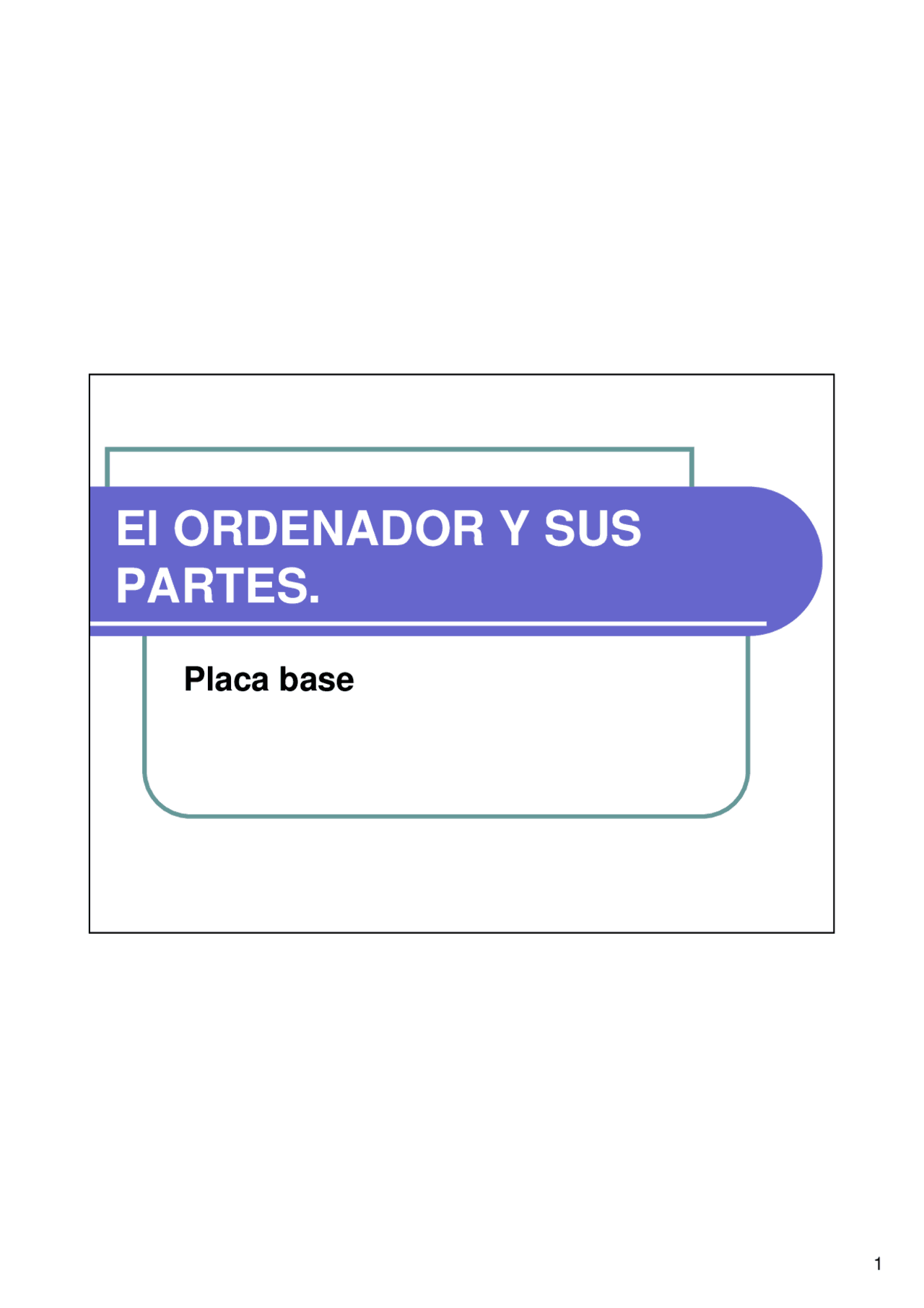

El ORDENADOR Y SUS
PARTES.
Placa base
PLACAS BASE
Todos los elementos del ordenador van conectado a
la Placa Base.
Componente crítico. Fuente de cuellos de botella.
Como elemento “soporte” del resto es uno de los
pilares sobre los que se fundamente el rendimiento
del PC
Diferentes formas y conectores. Definición de
estándares que agrupan recomendaciones sobre
tamaño y disposición de elementos
Una parte fundamental de la placa base para la
realización de este trabajo es el Chipset.
Tipos de placas base
PC/XT, AT, y baby AT
AT
Estándar absoluto durante años.
Tamaño: 220 x 330 mm. Posiciones
determinadas para los conectores, slots de
expansión y agujeros de anclaje.
Surge con los ordenadores clónicos 286 hasta
los primeros Pentium.
Conectores de teclado de clavija ancha DIM.
Conector de corriente en dos piezas.
Tipos de placas base
Tipos de placas base
Tipos de placas base
Otros
LPX, Mini-LPX y NLX
Los slots para tarjetas se encuentran en una tarjeta
especial perpendicular a la placa base llamada Riser
Card. Suele tener pocos slots.
Habitual en ordenadores de sobremesa, con caja estrecha
y pocas posibilidades de ampliación.
BTX
Pretendía sustituir al ATX pero no tuvo éxito al no estar
claras las ventajas
Redistribuye todos los componentes
CD/DVD verticales
Mala refrigeración
Tipos de placas base
Otros
WTX y otros formatos
Formato de gran tamaño, extensión del ATX para
servidores o estaciones de trabajo que necesitan
acomodar números componentes.
Requiere cajas específicas, y fuentes de alimentación con
conectores y potencias adecuados.
Otros formatos
Propietarios de los grandes fabricantes de ordenadores
Índice
Tipos de placas bases
Partes de las placas bases
Zócalo de procesador
Ranuras de memoria
BIOS
Ranuras para tarjetas de expansión
Memorias caché externas
Pila
Elementos integrados variados
Conectores
Chipset de control
Placas base. Partes
Placas base. Partes
Zócalo del microprocesador
El socket o zócalo del microprocesador
es la interfaz física donde se ensambla
y consigue una total integración del
micro con la placa base.
Este zócalo irá en función del tipo de
microprocesador utilizado. Hay que
asegurarse que son compatibles en
marca y modelo.
Zócalo del microprocesador
Tipos:
PGA: Más clásico, un marco cuadrado con conectores redondos donde se insertan los pines del chip por pura presión
ZIF: Zero Insertion Force, zócalo e fuerza de inserción nula, eléctricamente es como un PGA aunque añade un sistema mecánico de palanca que perite introducir el micro sin fuerza, con lo que se reduce el peligro de romperlo Socket 7 Socket 370 o PPGA Socket 462 o socket A
LGA: En es tipo se zócalo se intercambian los papeles: los pines pasan a estar en el zócalo de la placa base, mientras que el microprocesador tiene contactos planos en su superficie inferior. Esto se supone que permite una mayor densidad de pines y mayores velocidades de bus, pero tiene numerosos detractores que opinan que es mucho más sencillo doblar pines, siendo más difíciles de enderezar, aunque sale más barato en caso de fallo ya que la placa es más económica que el procesador.
