AUTORIZACION :
Nte.
NOTAS GENERALES
L O C A L I Z A C I O N
COMPACTACIÓN:
EL RELLENO QUE SE HAGA BAJO FIRMES, SERÁ, COMPACTADA EN
CAPAS DE 15 cm CADA UNA, LA COMPACTACIÓN SE HARÁ CON
EQUIPO NEUMATICO (BAILARINA) Y DONDE NO SEA POSIBLE POR
EL ESPACIO SE HARÁ CON PISÓN METÁLICO DE 18 kg DE PESO Y
UN MÍNIMO DE 15 GOLPES A UNA ALTURA DE 30 cms, LA HUMEDAD
DEL RELLENO DEBERÁ SER LA ÓPTIMA.
CONCRETO:
SE USARÁ CONCRETO CON UNA RESISTENCIA A LA COMPRESIÓN
DE f´c=250 kg/cm2, EL TAMAÑO MÁXIMO DEL AGREGADO GRUESO
SERÁ DE 2 cm (3/4").
EL RECUBRIMENTOS LIBRES EN ZAPATAS SERA DE 4 cm,
CONTRATRABES, CADENAS Y CASTILLOS 2.5 cm.
LA PLANTILLA SERÁ DE CONCRETO POBRE DE 5 cm DE ESPESOR
CON UN f´c=100 kg/cm2.
ACERO:
SE USARÁ ACERO DE REFUERZO CON UNA RESISTENCIA fy=4,200
kg/cm2 DANDO PARTICULAR IMPORTANCIA AL ESFUERZO MÍNIMO
DE FLUENCIA, AL CORRUGADO Y AL DOBLADO.
LA LONGITUD DE TRASLAPES SERÁ DE 40Ø, ESCUADRAS 12Ø
SALVO DONDE SE INDIQUE OTRA MEDIDA.
TODOS LOS DOBLECES DE VARILLAS SE HARÁN ALREDEDOR DE
UN PERNO CUYO DIÁMETRO SERÁ DE 6 VECES AL DE LA VARILLA.
CIMBRA:
LA CIMBRA DEBERÁ ESTAR COMPLETAMENTE LIMPIA, NIVELADA O
CON CONTRAFLECHAS SI SE ESPECIFICA, O A PLOMO SEGÚN SE
REQUIERA.
ESPECIFICACIONES PARA MORTERO :
PARA TABIQUE DE CARGA O BLOCK VIDRIADO: CEMENTO-ARENA
1:4 PARA APLANADOS: MORTERO-CAL-ARENA 1:2:6
ESTRUCTURA:
A BASE DE MUROS DE CARGA, DE TABICON DE TEPEXIL 14X20X40
cm. RIGIDIZADOS CON CASTILLOS Y CADENAS.
CIMENTACION:
ZAPATA CORRIDA DE CONCRETO ARMADO FORMADA POR UNA
PLANCHA DE CONCRETO ESPESOR 15 CM Y CADENA DE
DESPLANTE DE CONCRETO ARMADO ALTURA APROXIMADA 90 CM.

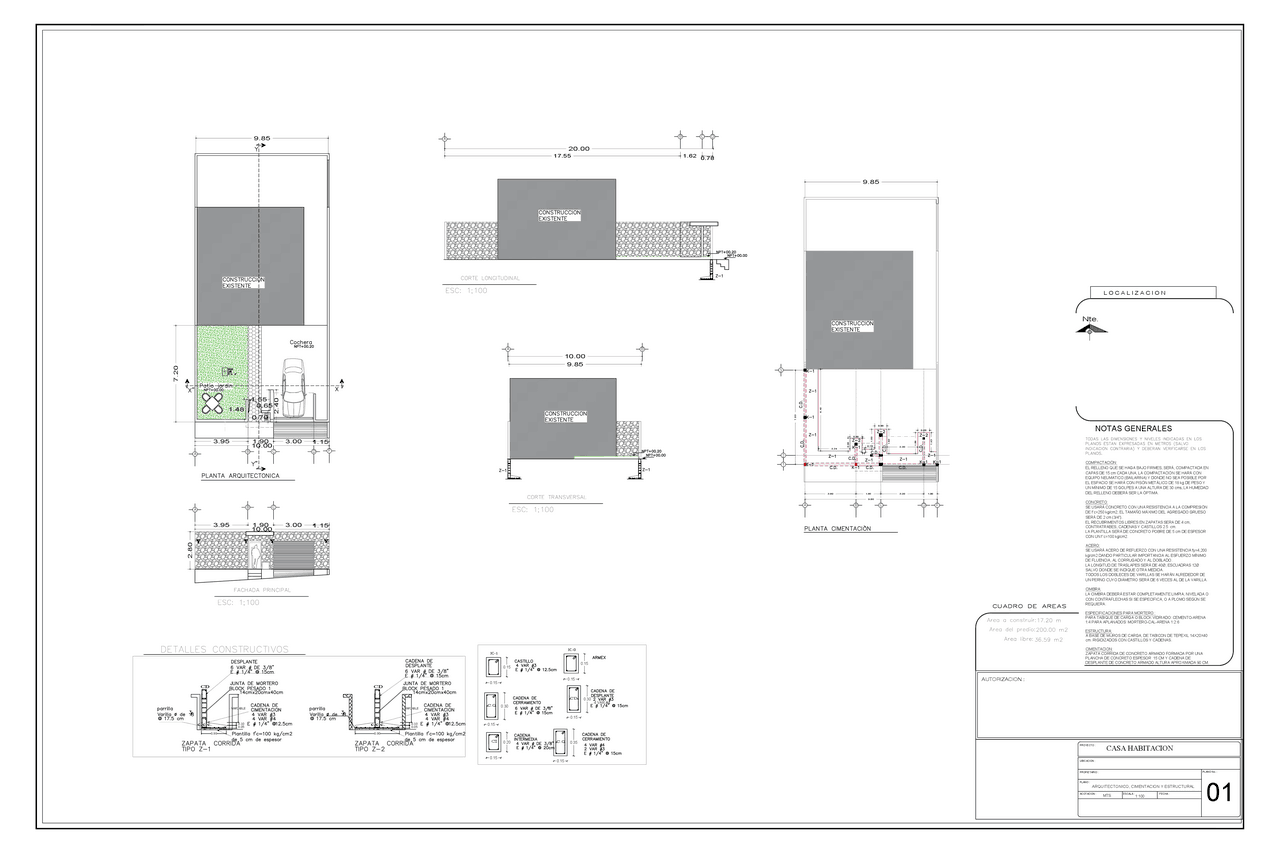

PLANO No. :
01
FECHA :ESCALA :1:100
ACOTACION : MTS
PROPIETARIO :
PLANO :
PROYECTO :
UBICACION :
CASA HABITACION
ARQUITECTONICO, CIMENTACION Y ESTRUCTURAL
3.00
AB C D F
10.00
3.95 1.90 1.15
7.20
2.40
0.65
1.55
1.48
0.70
2.80
3.00
10.00
3.95 1.90 1.15
AB C D F
K-1
C.C.
0.30
0.15
CI
0.20
0.15
CD
0.30
0.15
C.C.
0.35
0.15
CD
0.90
VARIABLE
0.05
0.15
0.15
0.10
c.c.c.
CD
0.90
VARIABLE
0.05
0.10
c.c.c.
4 VAR #4
K-0
0.15
0.15
A B
10.00
9.85
9.85
AB C D
20.00
0.78
1.6217.55
A B
9.85
1
C
2
7.03
2.34
6.10
0.90
0.95
0.70
1.50
0.90
2.30
1.83
1.58
0.88
1.43
R
0.28
0.25
1.10
3
9.85
3.80 1.85 3.20 1.00
