PROYECTO :
ESCALA:
PLANO :
UBICACIÓN :
LAMINA:
EV-1
FECHA: DIBUJO:
PROPIETARIO :

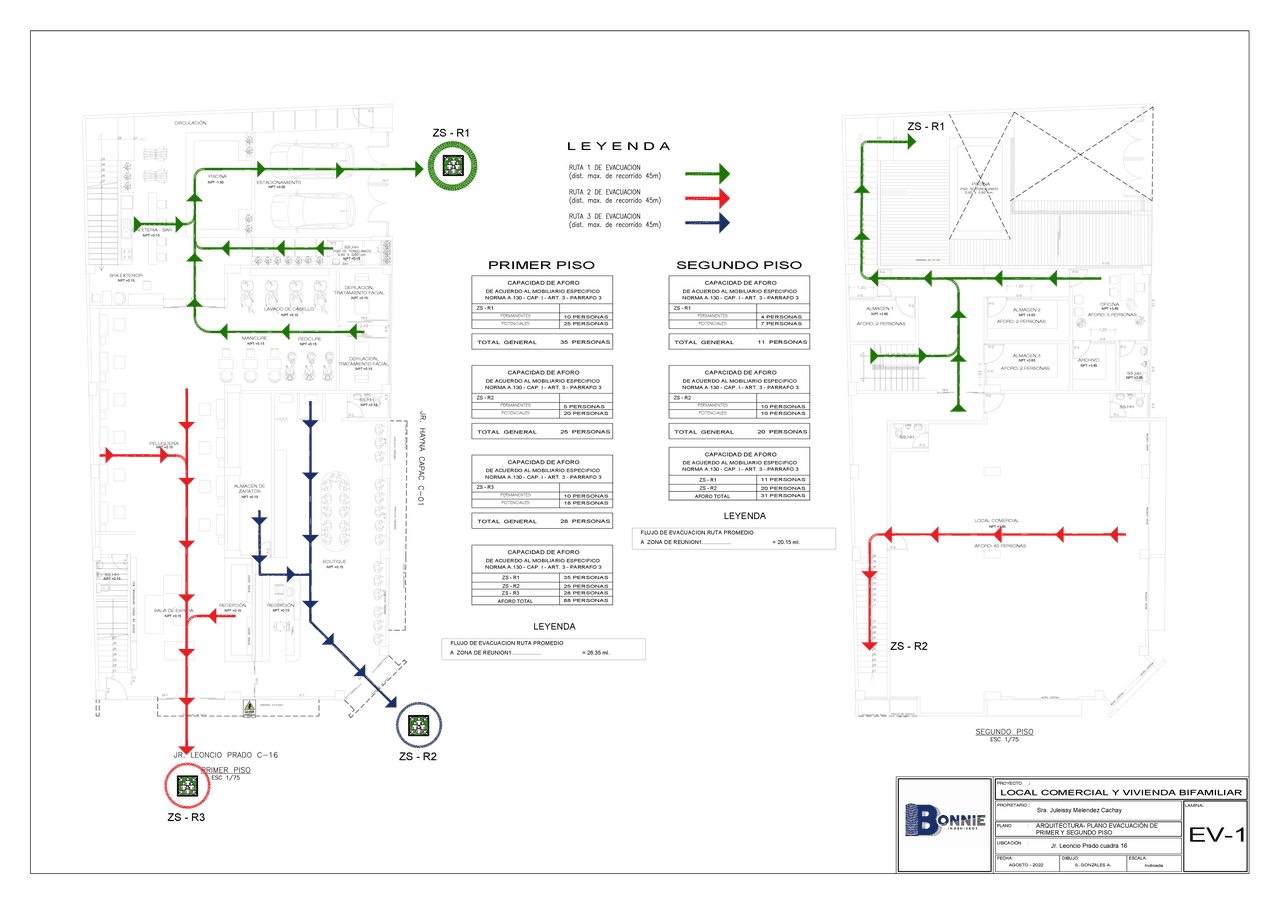

ARQUITECTURA- PLANO EVACUACIÓN DE
PRIMER Y SEGUNDO PISO
LOCAL COMERCIAL Y VIVIENDA BIFAMILIAR
AGOSTO - 2022
Sra. Juleissy Melendez Cachay
Indicada
Jr. Leoncio Prado cuadra 16
S. GONZALES A.
CAFETERIA - BAR
NPT +0.15
NPT +0.15
SPA EXTERIOR
NPT +0.15
DEPILACION,
TRATAMIENTO FACIAL
PELUQUERÍA
NPT +0.15
PEDICURE
NPT +0.15
MANICURE
NPT +0.15
LAVADO DE CABELLO
NPT +0.15
PISCINA
RECEPCIÓN
NPT +0.15
SALA DE ESPERA
NPT +0.15
BOUTIQUE
NPT +0.15
SS.HH
ESTACIONAMIENTO
NPT +0.00
CIRCULACIÓN
NPT +0.15
DEPILACION,
TRATAMIENTO FACIAL
SS.HH
ALMACEN DE
ZAPATOS
NPT +0.15
NPT -1.50
NPT +0.15
SS.HH
NPT +0.15
RECEPCIÓN
NPT +0.15
NPT +0.15
0102
03
04
05
06
07
01
02
03
04
05
06
07
P-1
P-2
M-1
M-2
P-2
P-2
M-3
V-1
V-2 V-3 V-4
M-4
P-3
G-1
V-5 V-6
V-7
M-5
M-5
P-2
P-2
PISCINA
NPT +3.65
OFICINA
NPT +3.65
ALMACEN 2
NPT +3.65
ALMACEN 3
NPT +3.65
ARCHIVO
NPT +3.65
SS.HH
NPT +3.65
ALMACEN 1
NPT +3.65
LOCAL COMERCIAL
SS.HH
SS.HH
0102
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
P-4
P-5 P-5
P-5
P-5
P-2
P-2
P-6
P-6
P-2
P-5
21222324252627
M-6
V-8 V-8
V-9
V-8
V-8V-10
V-10
V-8
RIESGO
ELECTRICO
L E Y E N D A
ZS - R1
ZS - R2
ZS - R3
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
TOTAL GENERAL
35 PERSONAS
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
PERMANENTES
25 PERSONAS
ZS - R1
POTENCIALES
10 PERSONAS
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
TOTAL GENERAL
25 PERSONAS
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
PERMANENTES
20 PERSONAS
ZS - R2
POTENCIALES
5 PERSONAS
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
TOTAL GENERAL
28 PERSONAS
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
PERMANENTES
18 PERSONAS
ZS - R3
POTENCIALES
10 PERSONAS
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
28 PERSONAS
AFORO TOTAL
25 PERSONAS
88 PERSONAS
ZS - R1
ZS - R2
ZS - R3
35 PERSONAS
PRIMER PISO
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
TOTAL GENERAL
11 PERSONAS
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
PERMANENTES
7 PERSONAS
ZS - R1
POTENCIALES
4 PERSONAS
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
TOTAL GENERAL
20 PERSONAS
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
PERMANENTES
10 PERSONAS
ZS - R2
POTENCIALES
10 PERSONAS
CAPACIDAD DE AFORO
DE ACUERDO AL MOBILIARIO ESPECIFICO
NORMA A.130 - CAP. I - ART. 3 - PARRAFO 3
AFORO TOTAL
20 PERSONAS
31 PERSONAS
ZS - R1
ZS - R2
11 PERSONAS
SEGUNDO PISO
LEYENDA
A ZONA DE REUNION1................... = 26.35 ml.
FLUJO DE EVACUACION RUTA PROMEDIO
LEYENDA
A ZONA DE REUNION1................... = 20.15 ml.
FLUJO DE EVACUACION RUTA PROMEDIO
AFORO: 40 PERSONAS
AFORO: 2 PERSONAS
AFORO: 2 PERSONAS
AFORO: 5 PERSONAS
AFORO: 2 PERSONAS
ZS - R1
ZS - R2
