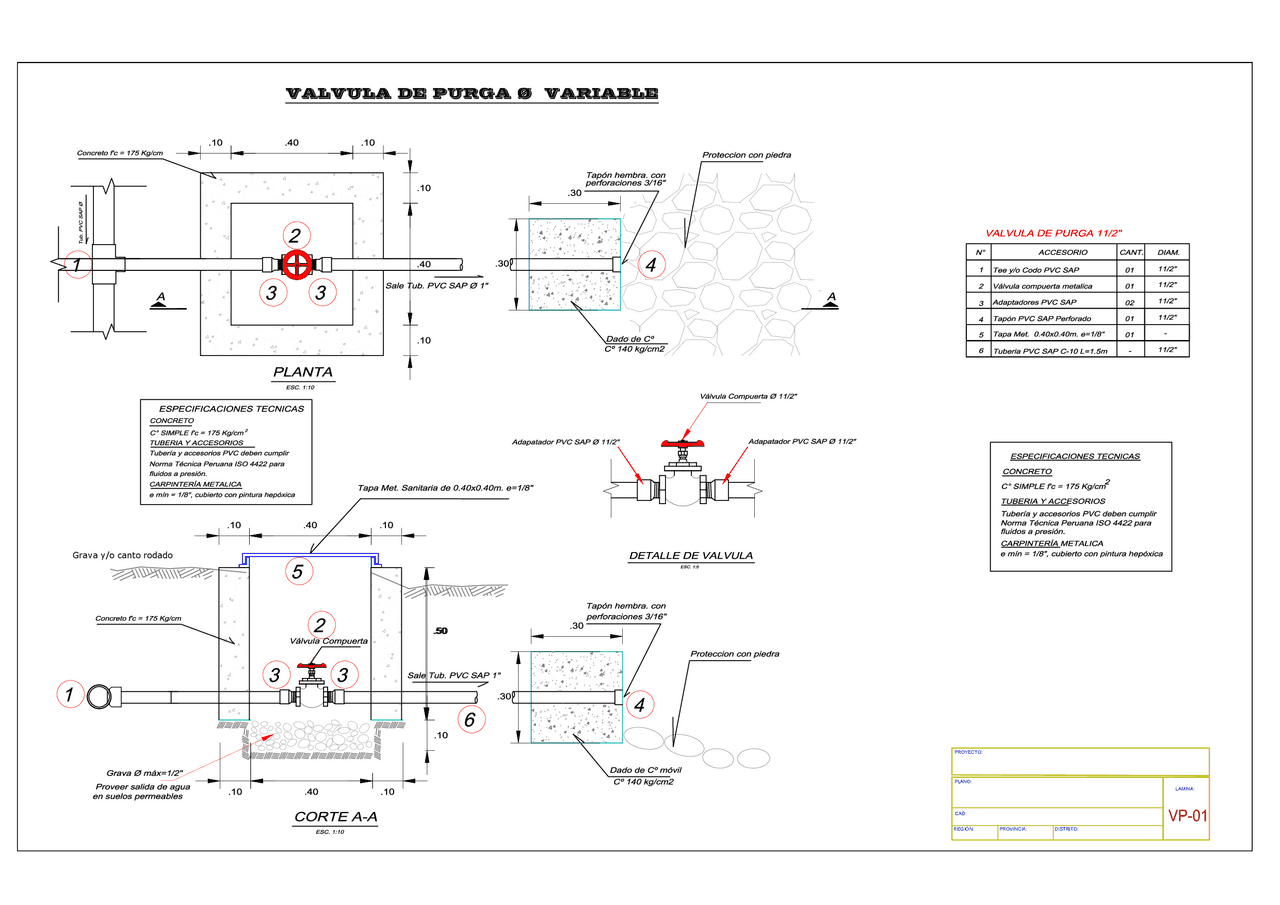

PLANTA
ESC. 1:10
A A
CORTE A-A
ESC. 1:10
.10
Grava Ø máx=1/2"
Sale Tub. PVC SAP 1"
.50
.10 .40 .10
Tapón hembra. con
perforaciones 3/16"
Dado de Cº
.30
.30
Proveer salida de agua
en suelos permeables
Proteccion con piedra
Tapón hembra. con
perforaciones 3/16"
Cº 140 kg/cm2
.30
.30
Dado de Cº móvil
Cº 140 kg/cm2
Tub. PVC SAP Ø
Proteccion con piedra
Válvula Compuerta
2
C° SIMPLE f'c = 175 Kg/cm
Tubería y accesorios PVC deben cumplir
TUBERIA Y ACCESORIOS
CONCRETO
ESPECIFICACIONES TECNICAS
e mín = 1/8", cubierto con pintura hepóxica
CARPINTERÍA METALICA
Norma Técnica Peruana ISO 4422 para
fluidos a presión.
2
3
3
14
VALVULA DE PURGA Ø VARIABLE
5
6
2
3
3
14
Grava y/o canto rodado
.10
.40
.10
Sale Tub. PVC SAP Ø 1"
.10 .40 .10
Concreto f'c = 175 Kg/cm
.50
.10 .40 .10
Tapa Met. Sanitaria de 0.40x0.40m. e=1/8"
Concreto f'c = 175 Kg/cm
Válvula Compuerta Ø 11/2"
DETALLE DE VALVULA
ESC. 1:5
Adapatador PVC SAP Ø 11/2"
Adapatador PVC SAP Ø 11/2"
CANT.
5
02
01
Adaptadores PVC SAP
Válvula compuerta metalica
4
3
N° ACCESORIO
1
VALVULA DE PURGA 11/2"
01Tee y/o Codo PVC SAP
2
DIAM.
11/2"
Tapón PVC SAP Perforado01
6
01
-
Tuberia PVC SAP C-10 L=1.5m
Tapa Met. 0.40x0.40m. e=1/8" -
11/2"
11/2"
11/2"
11/2"
fluidos a presión.
Norma Técnica Peruana ISO 4422 para
CARPINTERÍA METALICA
e mín = 1/8", cubierto con pintura hepóxica
ESPECIFICACIONES TECNICAS
CONCRETO
TUBERIA Y ACCESORIOS
Tubería y accesorios PVC deben cumplir
C° SIMPLE f'c = 175 Kg/cm
2
PROYECTO:
LAMINA:
REGIÓN:
PLANO:
PROVINCIA: DISTRITO:
CAD:
VP-01
